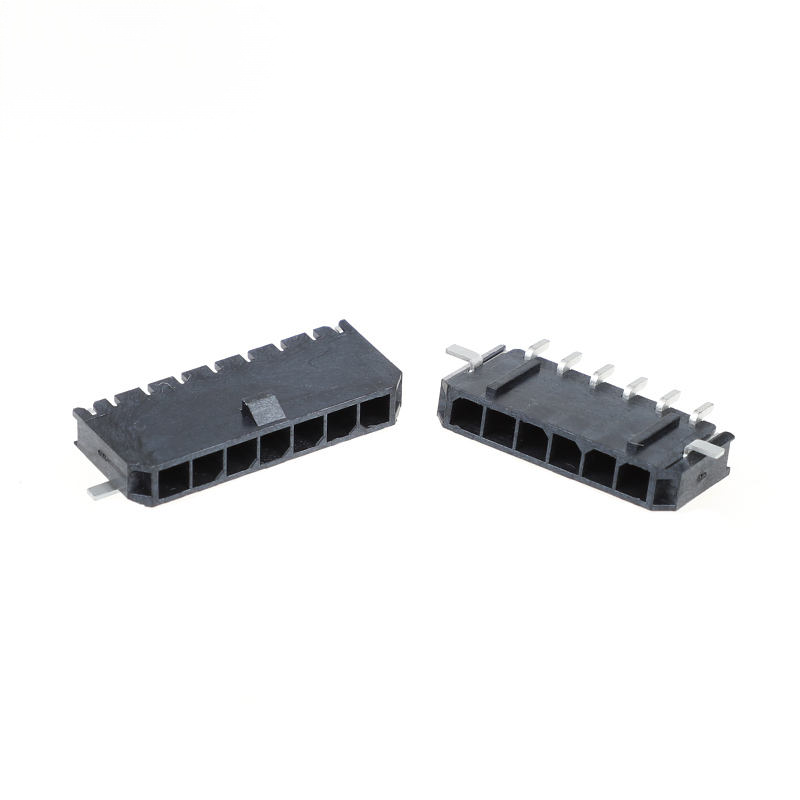

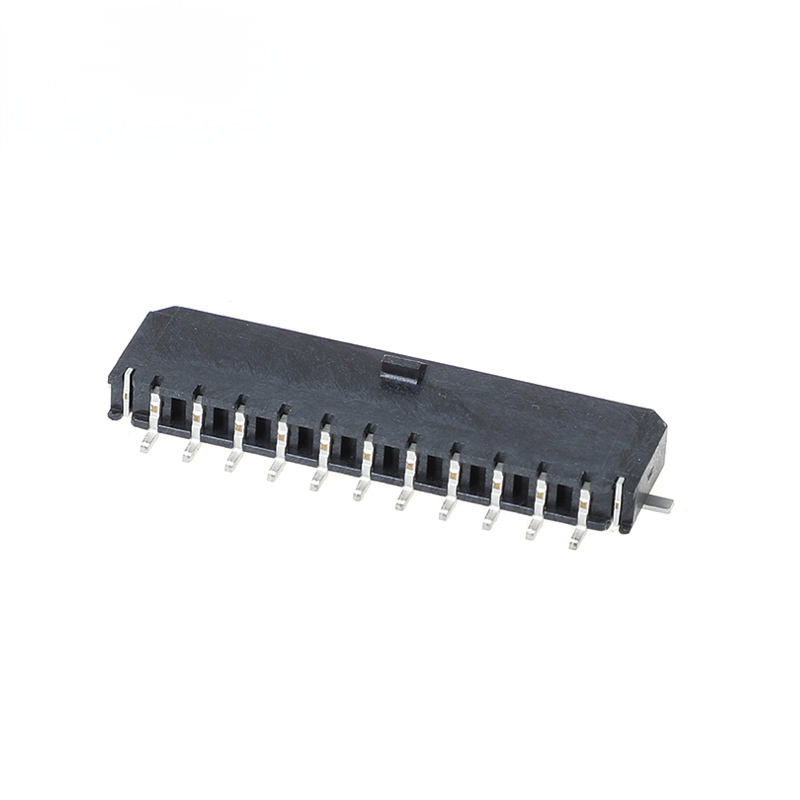

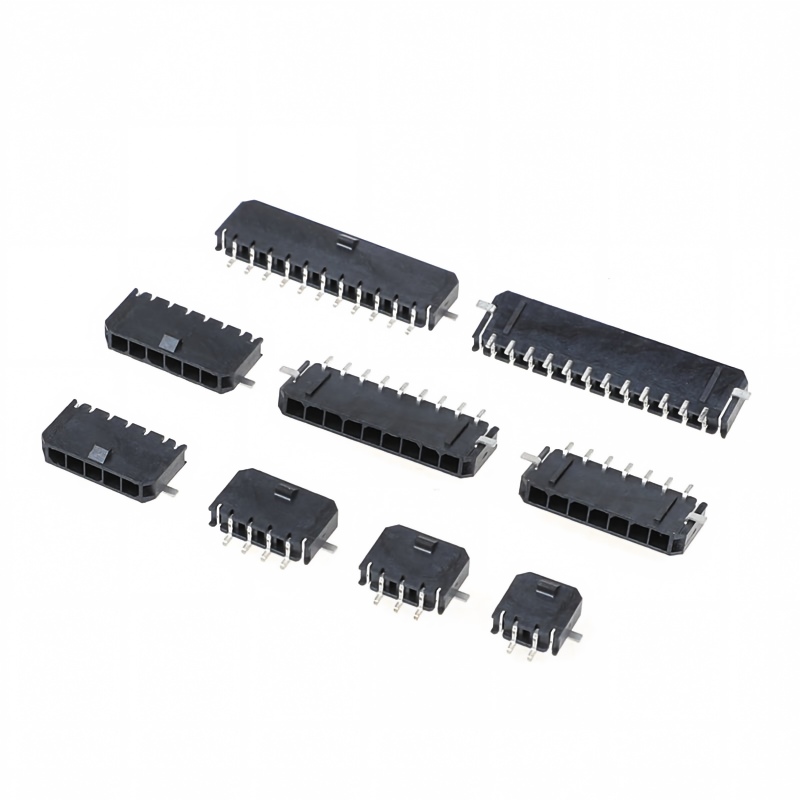

کانکتور خودروی تک ردیفه افقی با گام 3.0 میلی‌متر MX 5557 2P-12P (جایگزین MOLEX 43650)
نکات برجسته محصول
- جایگزین مستقیم برای هدر زاویه راست تک ردیفه Micro-Fit 3.0 MOLEX 43650، سازگاری کامل مکانیکی و الکتریکی با Molex
- گام 3.0 میلی‌متر، تک ردیفه، 2 تا 12 موقعیت، راه‌حل افقی زاویه راست سیم به برد
- محفظه دمای بالا درجه خودرو، قابلیت سیم داغ، مطابق با RoHS-REACH
- حداکثر 8.5 آمپر در هر مدار، تحویل سیگنال ترکیبی و توان کم در فضای فشرده
- پشتیبانی از موجودی پایدار، MOQ انعطاف‌پذیر، جایگزین مقرون به صرفه برای تأمین‌کننده دوم
مشخصات فنی
پارامترهای مکانیکی عمومی
| مورد |
مشخصات |
| گام |
3.00 میلی‌متر |
| محدوده موقعیت |
2-12 پین، تک ردیفه |
| جهت‌گیری |
افقی / زاویه راست |
| چرخه‌های اتصال |
≥30 چرخه |
| ضخامت پیشنهادی PCB |
1.6 میلی‌متر |
| نوع نصب |
سوراخ‌دار / نوار و قرقره SMD |
| رنگ محفظه |
مشکی |
| قفل‌کننده |
محفظه محافظ ضد اشتباه اتصال، پین نگه‌دارنده PCB |
مشخصات مواد و الکتریکی
| مورد |
مشخصات |
| جنس محفظه |
ترموپلاستیک دمای بالا، UL94V-0 |
| جنس کنتاکت |
برنج |
| آبکاری کنتاکت |
قلع مات / آبکاری طلای انتخابی اختیاری |
| جریان نامی |
حداکثر 8.5 آمپر در هر پین (بسته به گیج سیم و کاهش دما) |
| ولتاژ نامی |
600 ولت AC/DC |
| مقاومت کنتاکت |
≤ 15 میلی‌اهم |
| مقاومت عایق |
≥ 1000 مگااهم |
| ولتاژ قابل تحمل |
1500 ولت AC، 1 دقیقه |
| گیج سیم قابل استفاده |
20-30 AWG |
راهنمای محیطی و لحیم‌کاری
| مورد |
مشخصات |
| دمای عملیاتی |
-40 درجه سانتیگراد ~ +125 درجه سانتیگراد |
| دمای ذخیره‌سازی |
-45 درجه سانتیگراد ~ +130 درجه سانتیگراد |
| مقاومت در برابر لرزش |
مطابق با الزامات عمومی لرزش دسته سیم خودرو |
| پروفیل لحیم‌کاری مجدد SMT |
حداکثر دمای پیک ≤ 260 درجه سانتیگراد، کل زمان قرار گرفتن در معرض ≤ 10 ثانیه |
| لحیم‌کاری سوراخ‌دار |
حداکثر لحیم‌کاری موجی 260 درجه سانتیگراد، زمان ماند 5 ثانیه |
| انطباق |
RoHS 2.0، REACH SVHC؛ کم هالوژن اختیاری |
ویژگی‌های محصول
1. سازگاری کامل اتصال با ترمینال‌ها و محفظه‌های Micro-Fit 3.0 سری MOLEX 43650
2. ساختار تک ردیفه افقی زاویه راست، فضای عمودی PCB را ذخیره می‌کند
3. محفظه ترموپلاستیک مقاوم در برابر دمای بالا، واجد شرایط سیم داغ برای الزامات درجه خودرو
4. محفظه محافظ قطبی از اتصال اشتباه جلوگیری می‌کند؛ پین موقعیت‌یابی PCB داخلی برای مونتاژ دقیق
5. کنتاکت برنجی با گزینه‌های آبکاری قلع/طلا، مقاومت کنتاکت کم، نگه‌دارنده کنتاکت ضد لرزش
6. پشتیبانی از نصب سوراخ‌دار / SMT؛ بسته‌بندی نوار و قرقره برای درج خودکار موجود است
7. مطابق با RoHS، REACH SVHC؛ گزینه مواد کم هالوژن در صورت درخواست موجود است
مزایای محصول
1. جایگزین مستقیم برای MOLEX 43650، هزینه بازطراحی را برای تأمین‌کننده دوم حذف می‌کند
2. کنترل تلرانس ابعادی دقیق، نیروی نرمال پایدار، از خطر قطع اتصال میکرو لرزش جلوگیری می‌کند
3. ردیابی دسته مواد خام واجد شرایط خودرو، مناسب برای پروژه‌های با قابلیت اطمینان بالا
4. گزینه‌های انعطاف‌پذیر: آبکاری قلع/طلا، سوراخ‌دار / SMT، بسته‌بندی نوار-قرقره / سینی
5. زمان تحویل کوتاه برای موقعیت‌های استاندارد، پشتیبانی از سفارشات نمونه در مقیاس کوچک و تولید انبوه
6. ترمینال‌های پشتیبان کامل و محفظه‌های crimp به عنوان راه‌حل دسته سیم یک مرحله‌ای موجود است
کاربرد
- الکترونیک خودرو: کنترل‌کننده‌های داخلی، ماژول‌های روشنایی، دسته‌های سیم سنسور، لینک‌های سیگنال کمکی BMS
- اتوماسیون صنعتی: ماژول‌های سنسور، درایوهای سرو کوچک، رابط‌های سیگنال جانبی PLC
- تجهیزات انرژی نو: واحدهای منبع تغذیه کوچک، سیم‌کشی کمکی مدیریت باتری
- تجهیزات پزشکی (غیر قابل کاشت): اتصالات داخلی سیگنال و توان کم
- سخت‌افزار خانه هوشمند و مصرف‌کننده: اتصال برد به سیم منبع تغذیه
راهنمای انتخاب مشتری
1. تعداد موقعیت را تأیید کنید: 2-12 پین، مطابق با شماره موقعیت MOLEX 43650 اصلی
2. سبک نصب را انتخاب کنید: سوراخ‌دار برای نگه‌داری مکانیکی قوی؛ نوار و قرقره SMT برای مونتاژ سریع SMT
3. انتخاب آبکاری: آبکاری قلع برای مدارهای سیگنال عمومی-هزینه؛ آبکاری طلا برای سناریوهای با لرزش بالا / چرخه عمر طولانی
4. گیج سیم را بررسی کنید: 20-30 AWG؛ جریان واقعی باید منحنی کاهش دما را اعمال کند
5. همیشه محفظه ما را با ترمینال‌های مطابق مشخصات جفت کنید؛ مخلوط کردن ترمینال‌های فروشندگان مختلف ممکن است عملکرد کنتاکت را کاهش دهد
6. برای پروژه‌های خودرو: قبل از تولید انبوه، گواهی مواد، گزارش CPK، سند انطباق را درخواست کنید
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی همه محصولاتتان برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
2. س: محصول را در کاتالوگ شما پیدا نمی‌کنم، آیا می‌توانید این محصول را برای من بسازید؟پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما بگویید به چه محصولی نیاز دارید و چه تعداد می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
3. س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه کانکتور رایگان برای آزمایش ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را بپردازید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
5. س: چگونه سفارش من را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به یوان چین پرداخت کنم؟
پاسخ: ما T/T (انتقال بانکی)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید به یوان چین پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کنیم، IQC، OQC، IPQC، QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. از آنجایی که تعداد زیادی قلم داریم، غیرممکن است که قیمت همه آنها را در یک لیست قرار دهیم و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما به دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
9. س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً دسته‌های سیم). در مورد بسته‌بندی سفارشی، مشکلی نیست زیرا ما لوگو یا اطلاعات دیگر شما را روی بسته قرار می‌دهیم. فقط باید اشاره کرد که این هزینه اضافی دارد.
10. س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
