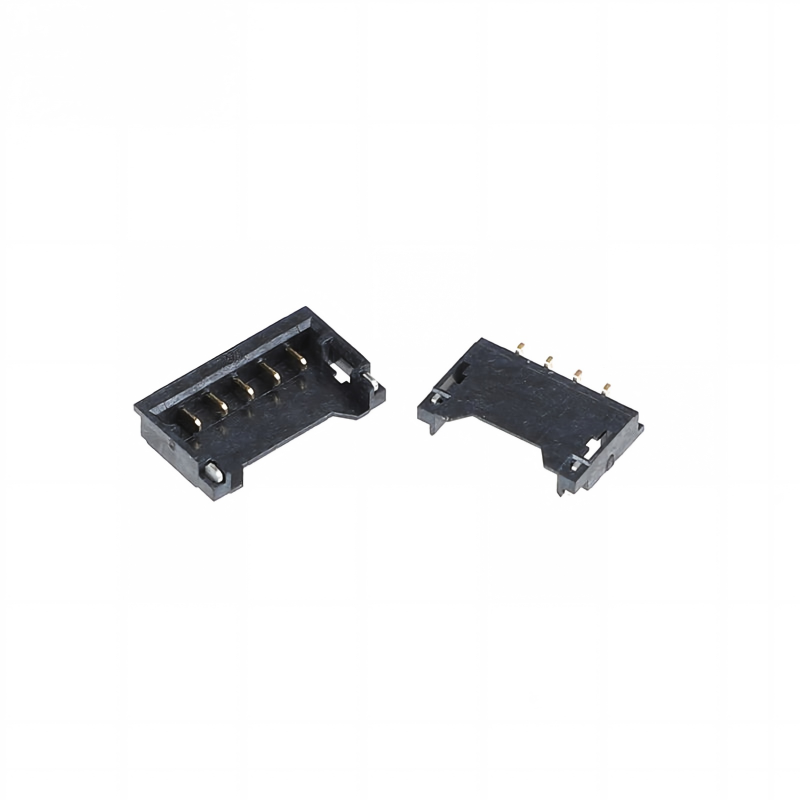

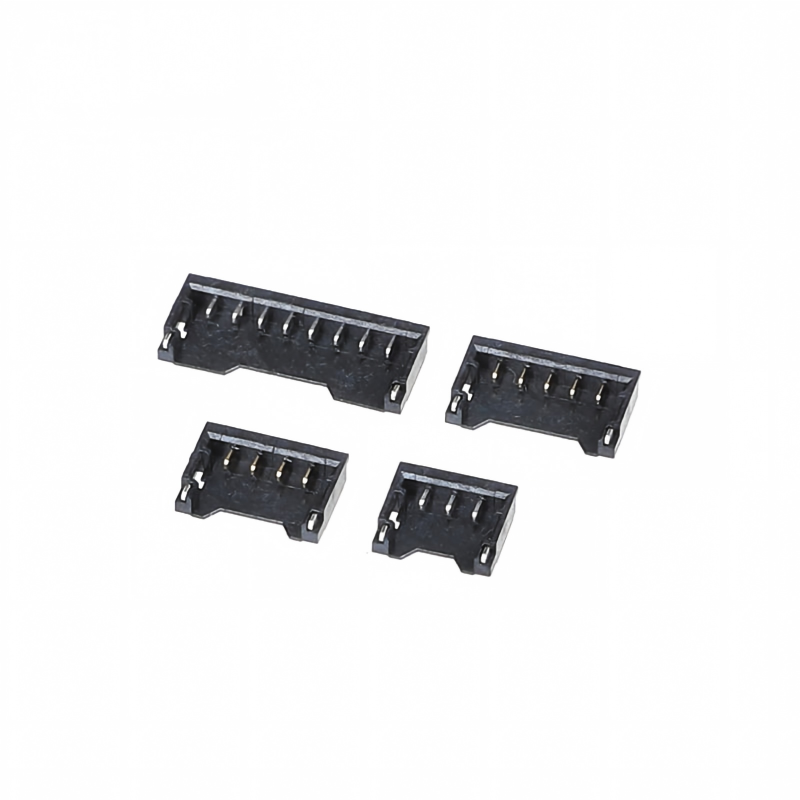

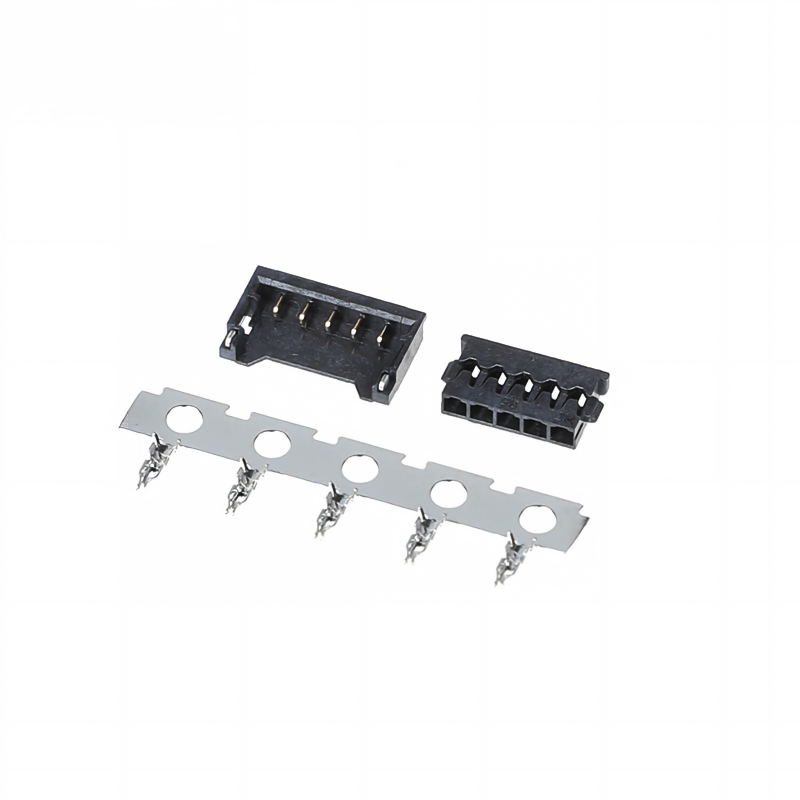

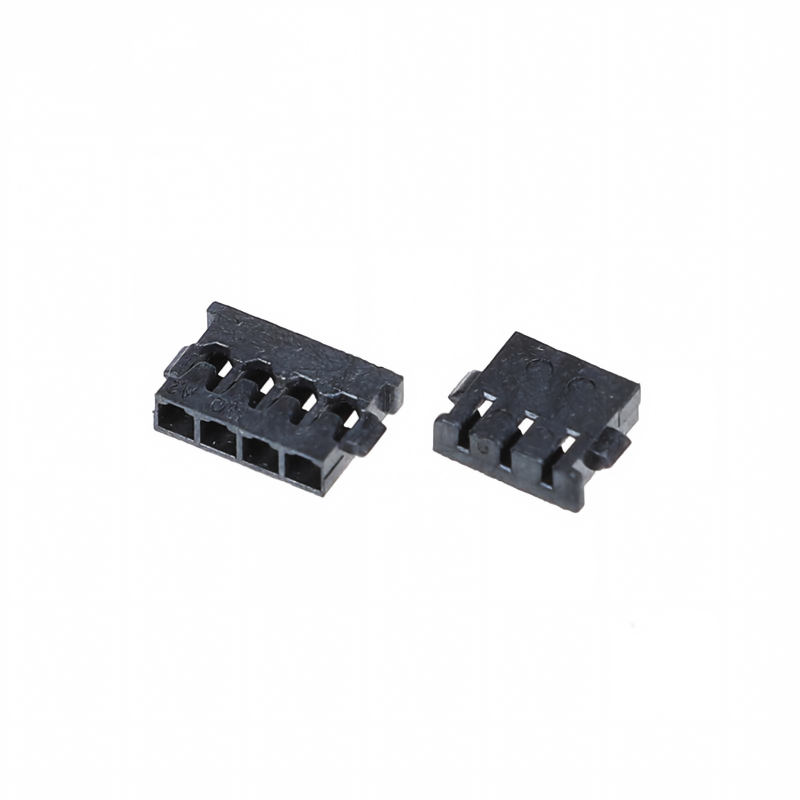

سوکت باتری 1.2 میلیمتری با ترمینالهای پوسته لاستیکی | جایگزینهای Molex 78171 / 78172
نکات برجسته محصول
جایگزین مستقیم قطعه به قطعه برای سری Molex Pico-EZmate 78171 و 78172، سوکت باتری سیم به برد با گام 1.2 میلی‌متر. سازگاری کامل با طرح، ترمینالهای کریمپ و رابط جفت‌گیری. منبع ثانویه مقرون به صرفه برای اتصال باتری لیتیوم پلیمر، مناسب برای دستگاه‌های SMT pick-and-place، مطابق با RoHS.
مشخصات فنی
پارامترهای مکانیکی عمومی
| مورد |
مشخصات |
| گام |
1.2 میلی‌متر (0.047 اینچ) |
| محدوده مدار |
2-7 موقعیت |
| نوع جفت‌گیری |
سیم به برد عمودی |
| ارتفاع جفت‌شده |
1.55-1.65 میلی‌متر |
| هدر اتصال |
نصب سطحی SMT |
| گیرنده اتصال |
ترمینال کریمپ |
| گیج سیم قابل استفاده |
30-28 AWG |
| رنگ بدنه |
مشکی |
| چرخه‌های جفت‌گیری |
حداقل 30 چرخه |
مشخصات مواد و الکتریکی
| مورد |
مشخصات |
| جنس بدنه |
ترموپلاستیک مقاوم در برابر دمای بالا |
| جنس ترمینال |
آلیاژ مس-نیکل-سیلیکون/برنز فسفر |
| آبکاری تماس |
قلع / طلا روی نیکل (اختیاری) |
| جریان نامی در هر پین |
1.5 آمپر (AC/DC) |
| ولتاژ نامی |
50 ولت AC / DC |
| حداکثر مقاومت تماس |
≤20 میلی‌اهم |
| حداقل مقاومت عایقی |
≥100 مگااهم |
| ولتاژ تحمل |
500 ولت AC / 1 دقیقه |
راهنمای محیطی و لحیم‌کاری
| مورد |
مشخصات |
| محدوده دمای عملیاتی |
-40 درجه سانتیگراد تا +105 درجه سانتیگراد |
| انطباق |
مطابق با RoHS، REACH SVHC |
| پروفیل لحیم‌کاری SMT |
پروفیل بازجوش SMT استاندارد را دنبال کنید؛ حداکثر دما ≤260 درجه سانتیگراد، مدت زمان ≤10 ثانیه |
| نکته پردازش |
از ضربه مکانیکی/کشیدن کابل در حین بازجوش و مونتاژ خودداری کنید؛ ترمینال‌ها را بیش از حد کریمپ نکنید |
| ذخیره‌سازی |
انبار خشک، از قرار گرفتن در معرض رطوبت بالا قبل از مونتاژ SMT خودداری کنید |
ویژگی‌های محصول
- گام 1.2 میلی‌متر، تک ردیفه، جفت‌گیری عمودی، ارتفاع جفت‌شده 1.55-1.65 میلی‌متر طراحی کم‌ارتفاع
- کلید قطبش داخلی برای جلوگیری از جفت‌گیری اشتباه، جلوگیری از آسیب ناشی از درج معکوس
- بدنه قفل اصطکاکی برای نگهداری پایدار، مقاومت در برابر لرزش و بیرون کشیدن کابل
- طراحی هدر باز برای پشتیبانی از مونتاژ خودکار SMT pick-and-place
- ترمینالهای کریمپ برای سیم فوق‌العاده نازک 30-28 AWG برای دسته باتری فشرده
- گزینه‌های تماس با آبکاری طلا برای مقاومت کم تماس و ضد اکسیداسیون
- بسته‌بندی نوار و قرقره برای تولید انبوه SMT با حجم بالا
- جایگزین 100% فرم-برازش-عملکرد برای سری Molex 78171 /78172
مزایای محصول
- جایگزینی مستقیم قطعه به قطعه: بدون نیاز به اصلاح PCB برای طراحی اصلی Molex 78171 /78172، منبع‌یابی سریع BOM
- بهینه‌سازی هزینه: قیمت رقابتی نسبت به برند اصلی، ظرفیت عرضه انبوه پایدار
- دوستدار مونتاژ: بسته‌بندی نوار و قرقره SMT، قطبش ضد اشتباه، کاهش نرخ نقص مونتاژ
- اتصال باتری قابل اعتماد: مقاومت تماس کم، ساختار قفل ضد لرزش، انتقال توان پایدار برای سلول‌های لیتیوم پلیمر
- گزینه‌های انعطاف‌پذیر: تعداد پین‌های متعدد، گزینه‌های آبکاری قلع/طلا، پشتیبانی از خدمات سفارشی دسته کابل
- زمان تحویل کوتاه: قطعات استاندارد موجود، نمونه برای اعتبارسنجی موجود است
کاربرد
- دستگاه‌های پوشیدنی و لوازم الکترونیکی قابل حمل هوشمند
- سنسورهای IoT و لوازم خانگی کوچک هوشمند
- بسته‌های باتری لیتیوم پلیمر و ماژول‌های مدیریت باتری
- تجهیزات قابل حمل پزشکی دستی
- دستگاه‌های مصرفی کوچک با نیروی محرکه
- ابزارهای اندازه‌گیری و تست قابل حمل
راهنمای انتخاب مشتری
- تأیید تعداد پین: 2-7 موقعیت، مطابق با الزامات مدار سیگنال و برق باتری
- بررسی گیج سیم: اکیداً از سیم 30-28 AWG استفاده کنید؛ سیم بزرگتر باعث کریمپ بد می‌شود
- انتخاب آبکاری: آبکاری طلا برای دستگاه‌های با لرزش بالا / عمر طولانی ترجیح داده می‌شود؛ آبکاری قلع برای محصولات مصرفی حساس به هزینه
- شرایط مونتاژ: دمای بازجوش SMT را تأیید کنید ≤260 درجه سانتیگراد؛ هدر از نوع SMT است، گیرنده به سیم کریمپ می‌شود
- پیشنهاد اعتبارسنجی: قبل از سفارش انبوه، تست جفت‌گیری، تست لرزش و تست مقاومت تماس را با نمونه‌های ما اجرا کنید
- نکته منبع ثانویه: قابل جفت‌گیری با سری اصلی Molex 78171 /78172 برای پروژه عرضه ترکیبی
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی تمام محصولات خود برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
2. س: محصول را در کاتالوگ شما پیدا نمی‌کنم، آیا می‌توانید این محصول را برای من بسازید؟پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط به ما بگویید به چه محصولی نیاز دارید و چه تعداد می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
3. س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را بپردازید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
5. س: چگونه سفارش خود را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال سیم)، Western Union و PayPal را قبول می‌کنیم. لطفاً مطمئن شوید که می‌توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می‌توانید به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کنیم، IQC، OQC، IPQC، QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. چون تعداد زیادی قلم داریم، غیرممکن است که قیمت همه آنها را در یک لیست قرار دهیم و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما به دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
9. س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً دسته‌های سیم). در مورد بسته‌بندی سفارشی، مشکلی نیست که لوگو یا اطلاعات دیگر شما را روی بسته قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی دارد.
10. س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
