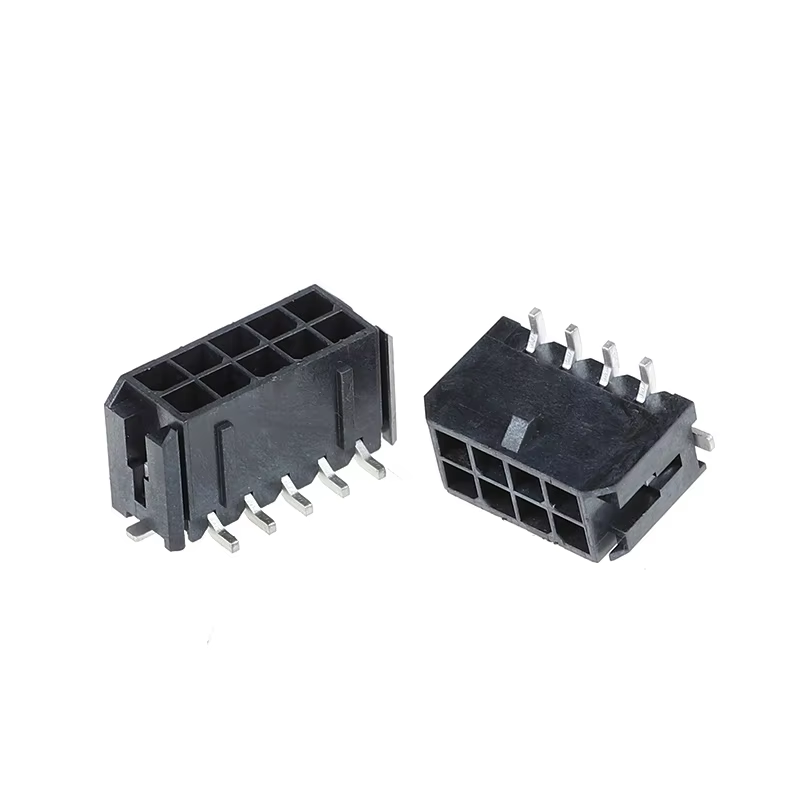

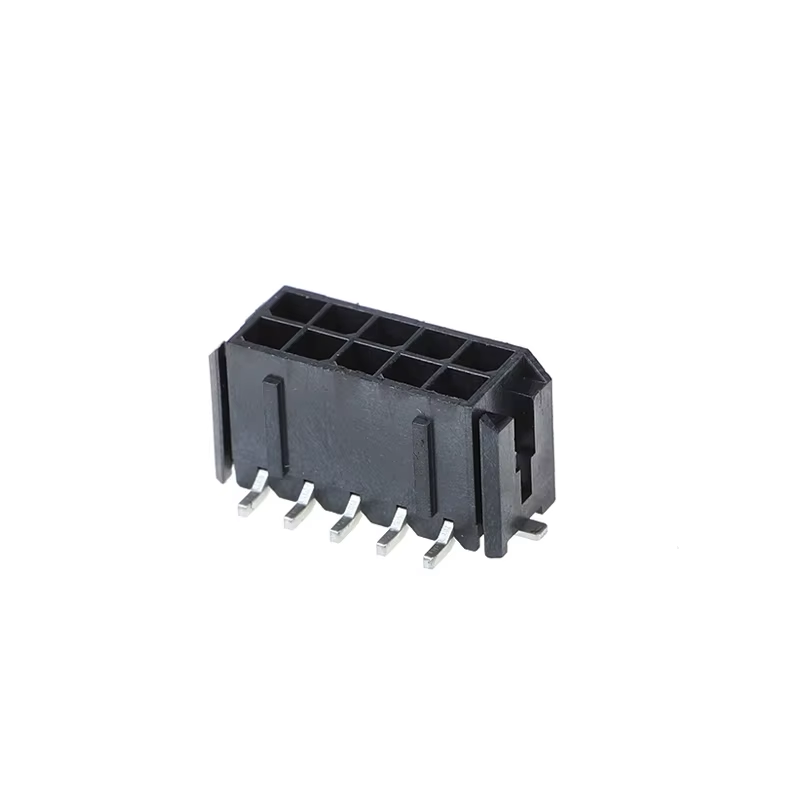

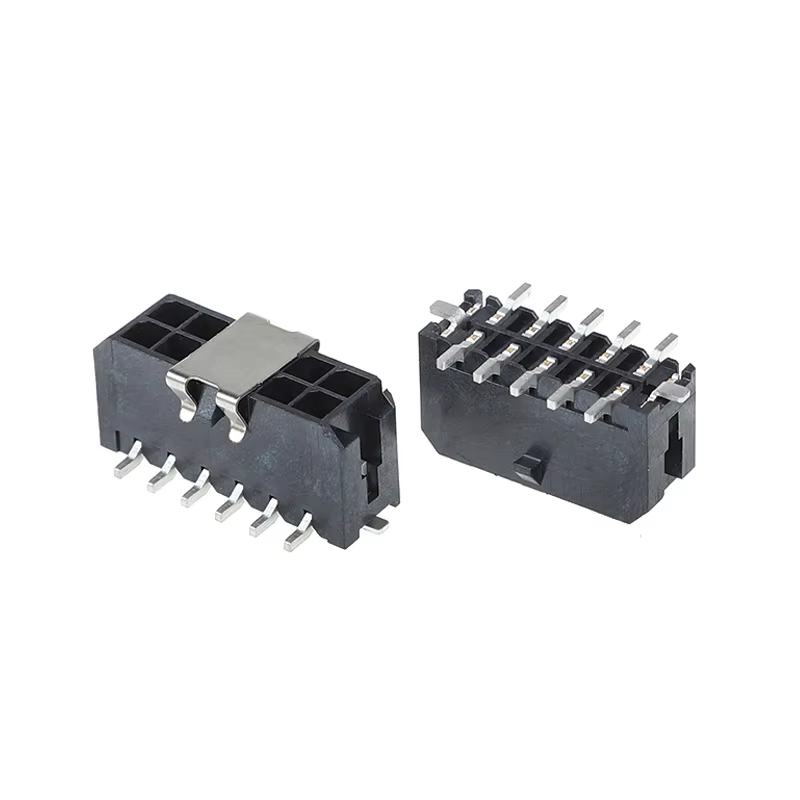

5557 ورتیکل 3.0MM Pitch Connector Double Row 4P-24P جایگزین کنتاکتور مولکس 43045 کنتاکتور سیم هارن
نکات برجسته محصول
- جایگزینی مستقیم برای سری Molex 43045 Micro‐Fit 3.0
- دو ردیف عمودی، فاصله ۳٫۰ میلی متر، دامنه کامل: موقعیت های ۴P-۲۴P
- راه حل Wire-to-board برای قدرت و سیگنال کم سرعت، 5A در هر درجه تماس
- محفظه قفل قطبی شده، ضد اشتباه قرار دادن، محفظه UL94-V0 با دمای بالا.
- پشتیبانی از مونتاژ هارد سفارشی، بسته بندی نوار / بسته بندی عمده، OEM و ODM در دسترس است
مشخصات فنی
پارامترهای مکانیکی عمومی
| ماده |
مشخصات |
| نوع کانکتور |
سیم به تخته، سرپوش عمودی سوراخ |
| ارتفاع |
3.00 میلی متر (0.118 اینچ) |
| ترتیب |
دو ردیف |
| محدوده موقعیت |
4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| چرخه های جفت گیری |
حداقل 30 چرخه |
| سبک نصب |
سوراخ عمودی برای PCB |
| قطبی شدن |
بله، ضد اشتباه قرار دادن |
| مکانیسم قفل |
قفل محفظه مثبت |
ویژگی های مواد و الکتریکی
| ماده |
مشخصات |
| مواد مسکن |
نایلون 66 / LCP، ضد شعله UL94-V0 |
| مواد پایانی |
فوسفور برنز |
| پوشش استاندارد |
قلع بر روی نیکل؛ پوشش طلا در ناحیه تماس اختیاری است |
| جریان نامی |
5 A در هر تماس (AWG 20-24 سیم) |
| ولتاژ نامی |
250 ولت AC / DC |
| حداکثر مقاومت در برابر ولتاژ |
1500 ولت AC / 1 دقیقه، هیچ خرابی |
| مقاومت تماس |
≤ 20 mΩ حداکثر |
| مقاومت عایق |
≥ 1000 MΩ @500V DC |
| سیم قابل استفاده |
AWG 28 ~ AWG 20 سیم مس |
راهنمای محیط زیست و جوش
| ماده |
مشخصات |
| دمای کار |
-40 °C ~ +105 °C |
| فرآیند جوش |
جوشیدن بدون سرب از طریق سوراخ؛ دمای اوج ≤260 °C، حداکثر قرار گرفتن در معرض 30 ثانیه، حداکثر 3 چرخه |
| وضعیت نگهداری |
دمای: -10 ~ 40 °C، رطوبت 40 ~ 70% RH؛ از گاز های خورد کننده اجتناب کنید |
| رعایت |
مطابقت با RoHS-2.0 |
ویژگی های محصول

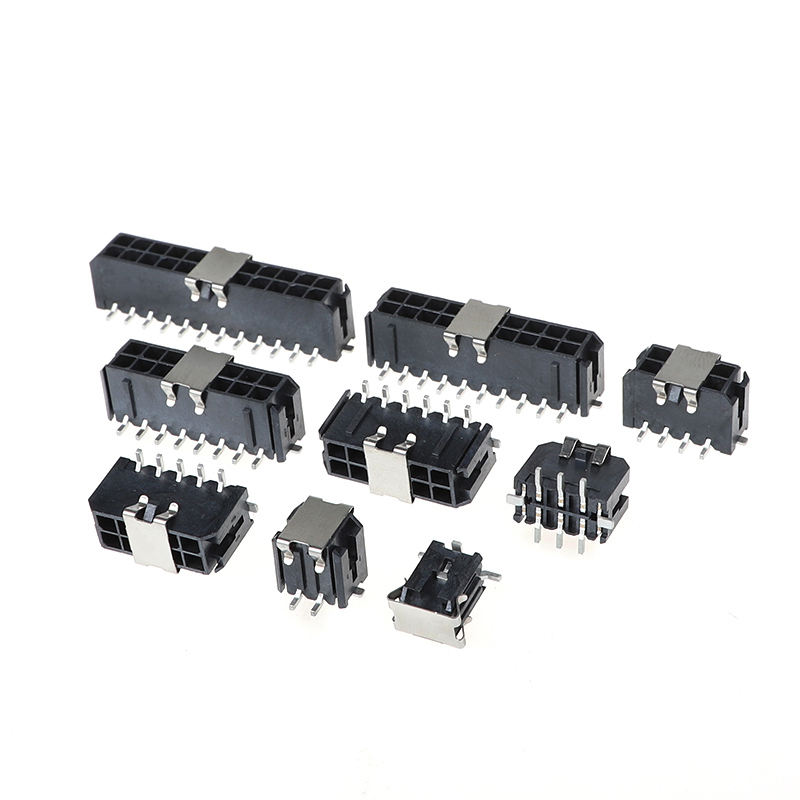

- سرپوش عمودی دو ردیف، فاصله مرکزی 3.0 میلی متر، موقعیت های 4P-24P پوشش کامل
- خانه قطبی + قفل مثبت قفل: جلوگیری از جفت گیری معکوس، ضد لرزش ضد قطع در محیط شوک
- مواد عایق UL94-V0 با دمای بالا، مناسب برای فرآیند جوش مجدد بدون سرب
- ترمینال تماس فسفر برنز؛ استاندارد پوشش قلع، پوشش طلایی اختیاری برای شرایط زیست محیطی خشن
- سازگاری با سیم گازی گسترده: AWG 28-20 سیم پیچ برای مجموعه ی پیچ های بند
- تعویض مکانیکی قطره ای با سری Molex 43045، بدون نیاز به تغییر اثر PCB
- گزینه های بسته بندی چندگانه: کیسه های بزرگ، سینی، نوار و رول برای تولید SMT / وارد کردن خودکار
مزایای محصول
- کاهش ریسک زنجیره تامین: جایگزینی قطره ای برای مولکس 43045، زمان تحویل طولانی و خطر کمبود قطعات را حل می کند، نیازی به طراحی مجدد PCB نیست.
- BOM بهینه سازی شده هزینه: عملکرد مکانیکی و الکتریکی معادل در مقایسه با مارک اصلی، قیمت واحد رقابتی برای تولید انبوه.
- عملکرد ضد ارتعاش قوی: طراحی قفل مثبت، اتصال پایدار برای تجهیزات مستعد لرزش.
- سفارشی سازی انعطاف پذیر: ترمینال های زره ای، تعداد پین سفارشی، مونتاژ سیم آماده، حالت های بسته بندی متعدد برای خط تولید شما.
- کنترل کیفیت وارد و خارج: 100 درصد آزمایش نمونه گیری ابعاد و الکتریکی؛ اسپری نمک، تایید چرخه دمای موجود برای صلاحیت پروژه.
- پشتیبانی فنی سریع: ورق داده، نقشه 2D، پشتیبانی نمونه برای تأیید نمونه اولیه مشتری.
درخواست
- اتوماسیون صنعتی: PLC، servo drives، حسگر های سنسور، ماژول های قدرت صنعتی
- الکترونیک مصرفی: واحد های برق، لوازم خانگی، کنترل فن و موتور
- سیستم های LED و نورپردازی: صفحه راننده LED، اتصال هوشمند برق سیگنال نورپردازی
- امنیت و نظارت: صفحه برق دوربین، تجهیزات کنترل دسترسی
- تجهیزات کمکی پزشکی: اتصال سیگنال و برق غیر حیاتی
- مجموعه های ولتاژ پایین انرژی جدید: سیگنال کمکی BMS، سیم کشی داخلی باتری
- رباتیک و هواپیماهای بدون سرنشین: پیوندهای داخلی سیم به پی سی بی
سوالات عمومی
1. س: آیا شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
2. س: من نمی توانم محصول را در کات شما پیدا کنملوگ، مي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما نه همه آنها. فقط به ما بگویید که چه محصولی نیاز دارید، و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35 تا 45 روز طول می کشد.
3سوال: میشه نمونه ای ازش بدهید؟ این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید برای هزینه حمل و نقل پرداخت
4سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
5. س: چگونه به حمل سفارش من؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه آسیب محصولی هستیم که در طول تحویل رخ می دهد..
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی بانکی)) ، Western Union و PayPal را قبول می کنیم. لطفا اطمینان حاصل کنید که می توانیم همان مقدار را که فاکتور است دریافت کنیم. و شما می توانید در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به سختی از ISO9001، IQC، OQC، IPQC، QA پیروی می کنیم. 10٪ از بخش کیفیت ما را اشغال می کنیم. تمام محصولات ما توسط CCD آزمایش می شوند.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
9س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، هیچ مشکلی برای ما وجود ندارد که لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که هزینه هاي بيشتري داره.
10. س: چه گواهینامه هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
