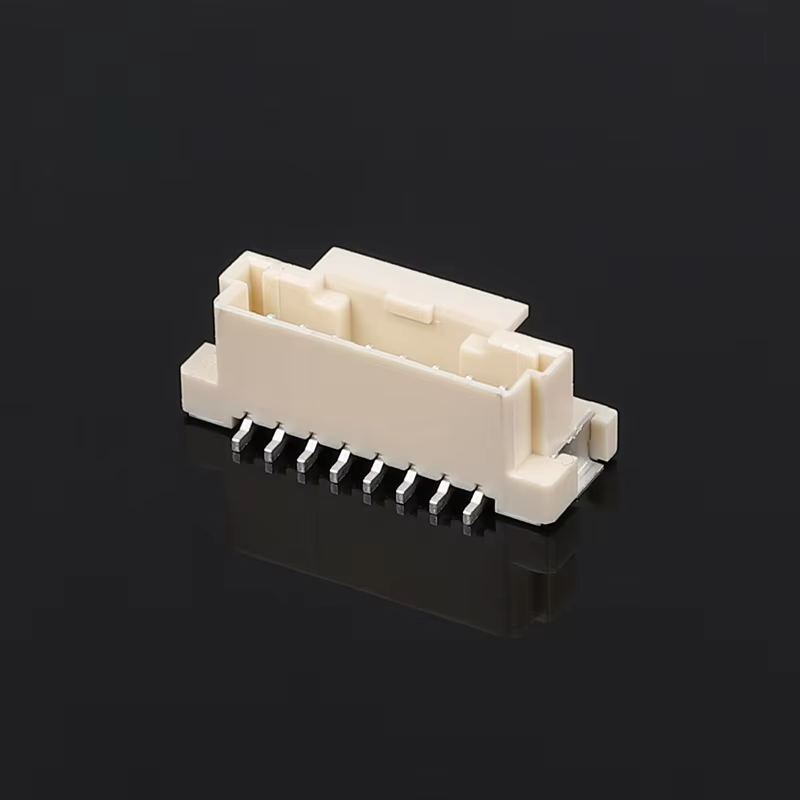

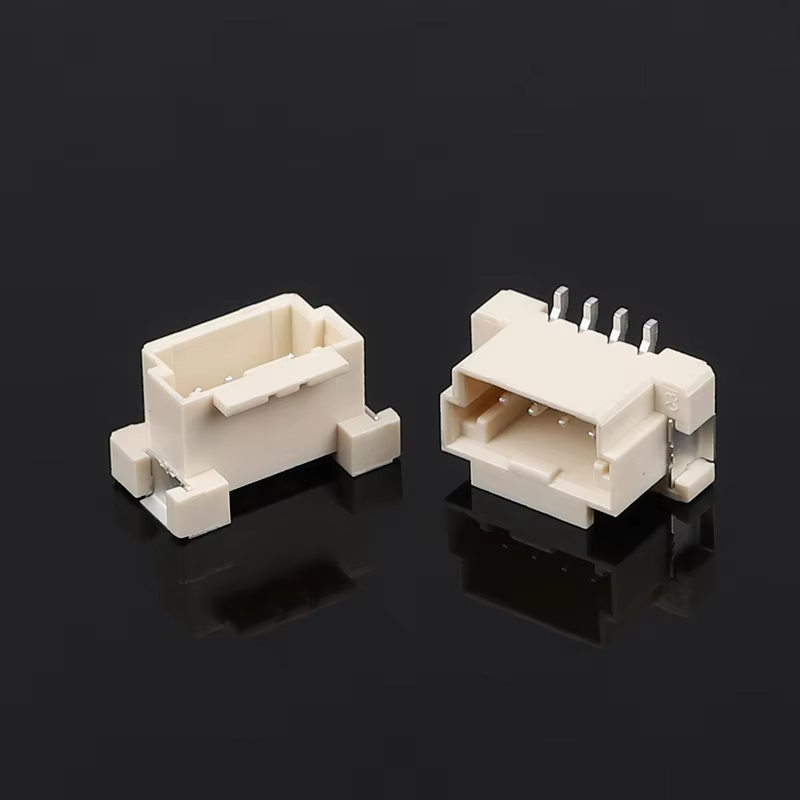

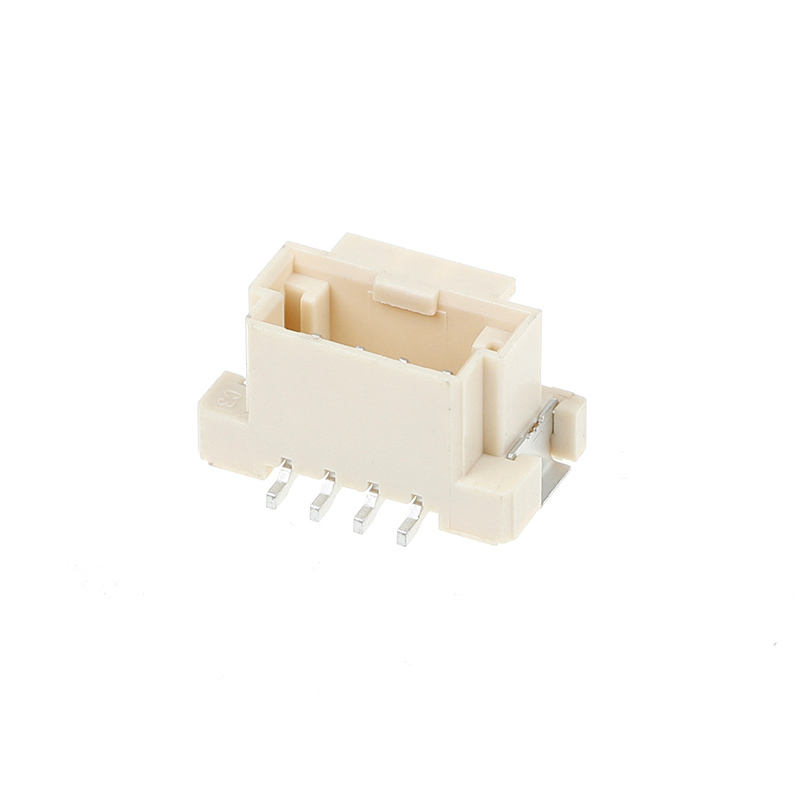

کانکتور مادگی هدر عمودی MX2.0mm با قفل فنری برای اتصال سیم به برد
نکات برجسته محصول
- گیرنده مادگی عمودی سیم به برد با گام 2.0 میلی‌متر و قفل فنری یکپارچهبرای جلوگیری از جدا شدن در اثر لرزش
- طراحی تک ردیفه، تعداد پین: قابل تنظیم از 2P تا 20P، پشتیبانی از انتقال سیگنال و توان DC کم
- محفظه مقاوم در برابر دمای بالا UL94V-0، سازگار با لحیم‌کاری از طریق سوراخ؛ مطابق با RoHS و REACH
- ساختار قفل با کلیک صوتی، اتصال/جدا کردن آسان دستی، جلوگیری از اتصال اشتباه با کلید قطبش
- جایگزین مقرون به صرفه برای سری‌های اصلی سیم به برد 2.0 میلی‌متری، پشتیبانی از سفارشی‌سازی OEM/ODM
مشخصات فنی محصول
پارامترهای مکانیکی عمومی
| مورد |
مشخصات |
| گام |
2.0 میلی‌متر |
| نوع کانکتور |
هدر مادگی عمودی سیم به برد (از طریق سوراخ) |
| روش قفل |
قفل فنری (گیره) |
| تعداد موقعیت‌ها |
2 تا 20P، تک ردیفه |
| چرخه‌های اتصال |
حداقل 300 چرخه |
| نیروی نگهداری |
≥40N (وضعیت کاملاً متصل) |
| نیروی جدا کردن |
8-25N |
| نوع نصب PCB |
DIP از طریق سوراخ |
| توصیه ضخامت PCB |
1.2-1.6 میلی‌متر |
مشخصات مواد و الکتریکی
| مورد |
مشخصات |
| جنس محفظه |
نایلون66 / PA9T، UL94V-0 |
| ترمینال تماس |
برنز فسفر |
| آبکاری تماس |
استاندارد: قلع روی نیکل؛ اختیاری: فلش طلا |
| جریان نامی |
2 آمپر در هر تماس |
| ولتاژ نامی |
250 ولت AC/DC |
| حداکثر ولتاژ قابل تحمل |
800 ولت AC / 1 دقیقه |
| مقاومت تماس |
≤30 میلی‌اهم حداکثر |
| مقاومت عایق |
≥1000 مگااهم حداقل |
| گیج سیم مناسب |
دسته سیم لحیم‌کاری شده 22-30 AWG |
راهنمای محیطی و لحیم‌کاری
| مورد |
مشخصات |
| دمای عملیاتی |
-25 تا +85 درجه سانتیگراد |
| دمای نگهداری |
-40 تا +105 درجه سانتیگراد |
| فرآیند لحیم‌کاری |
لحیم‌کاری موجی از طریق سوراخ |
| دمای لحیم‌کاری و مدت زمان |
حداکثر 260 درجه سانتیگراد، ≤5 ثانیه |
| انطباق |
مطابق با RoHS 2.0، REACH SVHC |
ویژگی‌های محصول
- قفل فنری یکپارچه: بازخورد صوتی "کلیک" هنگام اتصال کامل، از جدا شدن تصادفی در محیط‌های لرزان جلوگیری می‌کند
- ویژگی کلید قطبش: از اتصال اشتباه معکوس در حین اتصال دستی یا خط مونتاژ جلوگیری می‌کند
- ترمینال‌های تماسی از برنز فسفر با آبکاری قلع: عملکرد تماس پایدار، مقاومت تماس کم، لحیم‌پذیری خوب
- مواد عایق مقاوم در برابر شعله UL94V-0، محدوده دمای عملیاتی گسترده برای الکترونیک‌های محصور داخلی
- نصب عمودی فضای PCB افقی را ذخیره می‌کند؛ طرح پین استاندارد از طریق سوراخ برای طراحی ساده PCB

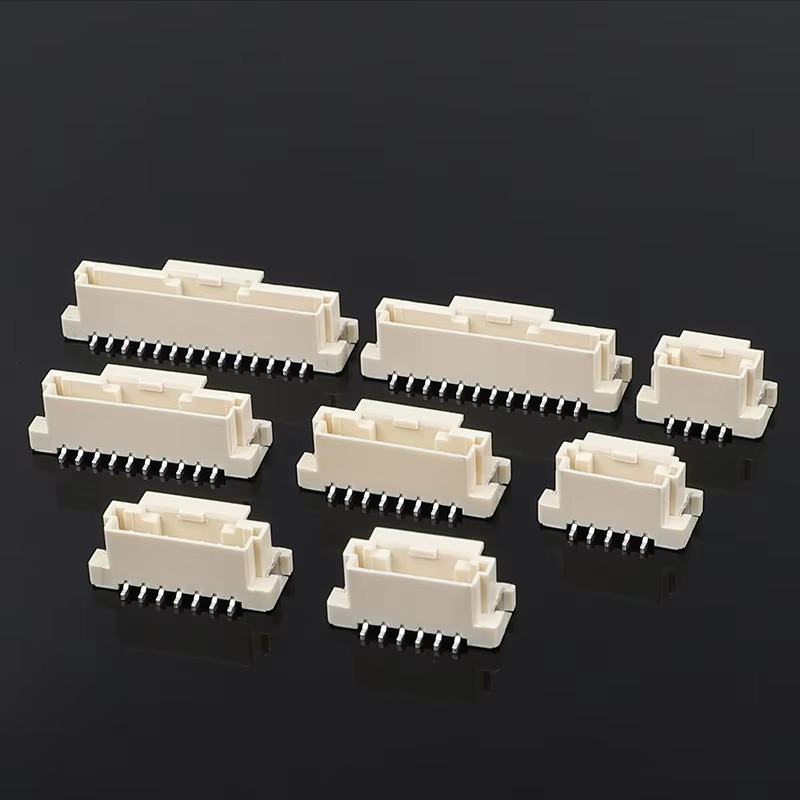

- پوشش گسترده تعداد پین 2P-20P، پشتیبانی از طول پین سفارشی، گزینه‌های آبکاری و رنگ محفظه ویژه
- مطابق با RoHS-REACH، مناسب برای الزامات صادرات بازار جهانی
مزایای محصول
- قابلیت اطمینان ضد لرزش: قفل داخلی خطرات اتصال شل را برای تجهیزات متحرک / در معرض ضربه در مقایسه با کانکتورهای فقط اصطکاکی حل می‌کند
- دوستدار مونتاژ: تأیید کلیک صوتی واضح، خطای انسانی کمتر در مونتاژ دستی، نرخ پایین‌تر عیب‌های متناوب پس از فروش
- انعطاف‌پذیری طراحی: مجموعه کامل 2-20P، پشتیبانی از آبکاری سفارشی، رنگ و اصلاح پین برای الزامات پروژه ویژه
- پایداری عرضه: فوت پرینت استاندارد سازگار با راه‌حل‌های اصلی سیم به برد 2.0 میلی‌متری، زمان تحویل کوتاه برای حجم انبوه
- تعادل هزینه و عملکرد: از قیمت‌گذاری بیش از حد مشخصات جلوگیری کنید؛ نیازهای اتصال داخلی ولتاژ پایین مصرف‌کننده و صنعتی را برآورده می‌کند
- آماده صادرات: انطباق کامل با الزامات بازار اتحادیه اروپا و آمریکای شمالی، گزارش‌های تست در صورت درخواست موجود است
کاربرد
- لوازم خانگی هوشمند و لوازم خانگی: لوازم خانگی کوچک، قفل‌های هوشمند، رطوبت‌سازها، سیم‌کشی داخلی تجهیزات پخت و پز
- اینترنت اشیا و لوازم الکترونیکی مصرفی: سنسورها، کنترل‌کننده‌ها، ماژول‌های نمایشگر، دستگاه‌های قابل حمل با باتری
- کنترل صنعتی و ابزار دقیق: ماژول‌های PLC کوچک، ابزارهای تست، اتصالات سیگنال داخلی پنل
- دستگاه‌های پزشکی (غیر قابل کاشت): دستگاه‌های زیبایی، سیم‌کشی سیگنال ولتاژ پایین داخلی تجهیزات نظارتی
- رباتیک و اتوماسیون: سیم‌کشی محرک ربات کوچک، اتصالات سیگنال فن و موتور
- ماژول‌های کمکی نورپردازی و انرژی نو: درایور LED، دسته سیم سیگنال کمکی مدیریت باتری کوچک
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می‌توانید کاتالوگ را برای بررسی همه محصولاتتان برای من ارسال کنید؟
پاسخ: بله، می‌توانید به صورت آنلاین با ما تماس بگیرید یا ایمیل ارسال کنید تا کاتالوگ را دریافت کنید.
2. س: محصول را در کاتالوگ شما پیدا نمی‌کنم، آیا می‌توانید این محصول را برای من بسازید؟پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می‌دهد، اما نه همه. فقط کافی است بدانید چه محصولی نیاز دارید و چه تعداد می‌خواهید. اگر آن را نداشته باشیم، می‌توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می‌کشد.
3. س: آیا می‌توانید نمونه ارائه دهید؟ آیا این نمونه‌ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای تست ارائه می‌دهیم. اما شما باید هزینه حمل و نقل را پرداخت کنید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می‌شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می‌شوند.
5. س: چگونه سفارش من را ارسال کنم؟
پاسخ: برای بسته‌های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته‌های بزرگ، می‌توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن‌های صادراتی استاندارد استفاده می‌کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می‌کنید؟ آیا می‌توانم به RMB پرداخت کنم؟
پاسخ: ما T/T (انتقال سیم)، وسترن یونیون و پی‌پال را قبول می‌کنیم. لطفاً مطمئن شوید که ما همان مبلغ فاکتور را دریافت می‌کنیم. و شما می‌توانید به RMB پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می‌کنیم، IQC، OQC، IPQC، QA 10٪ از بخش کیفیت ما را اشغال می‌کنند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. چون تعداد زیادی قلم داریم، امکان تهیه قیمت همه آنها در یک لیست وجود ندارد و قیمت‌ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می‌توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی تأیید می‌کنیم و لیست مشخصات و قیمت را به شما می‌دهیم.
9. س: آیا می‌توانید محصولات سفارشی و بسته‌بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته‌ایم (عمدتاً دسته‌های سیم). در مورد بسته‌بندی سفارشی، مشکلی نیست که لوگوی شما یا اطلاعات دیگر را روی بسته قرار دهیم. فقط باید اشاره کرد که این هزینه اضافی دارد.
10. س: چه گواهینامه‌هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
