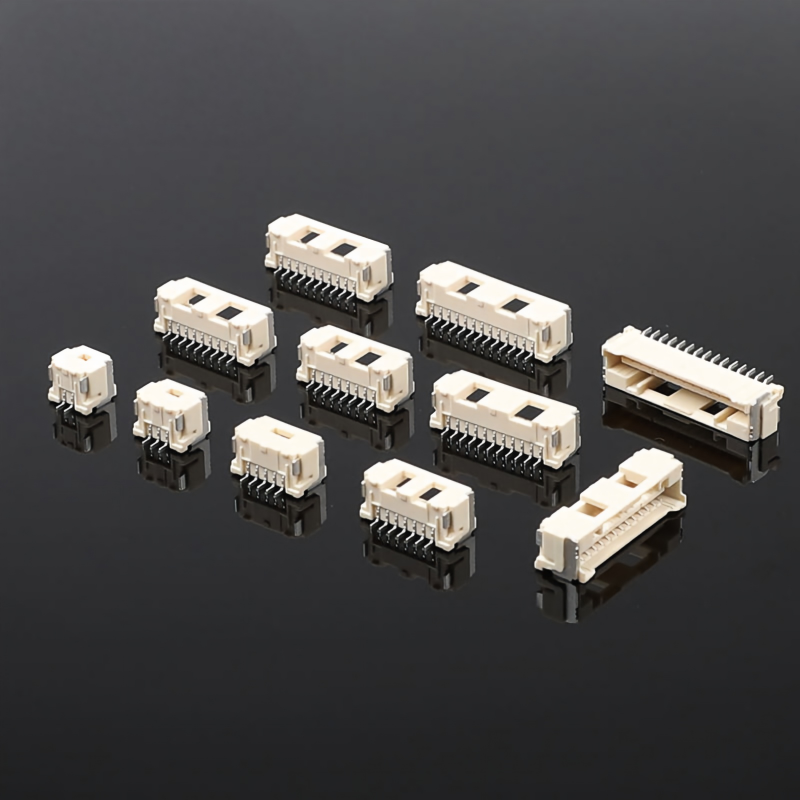

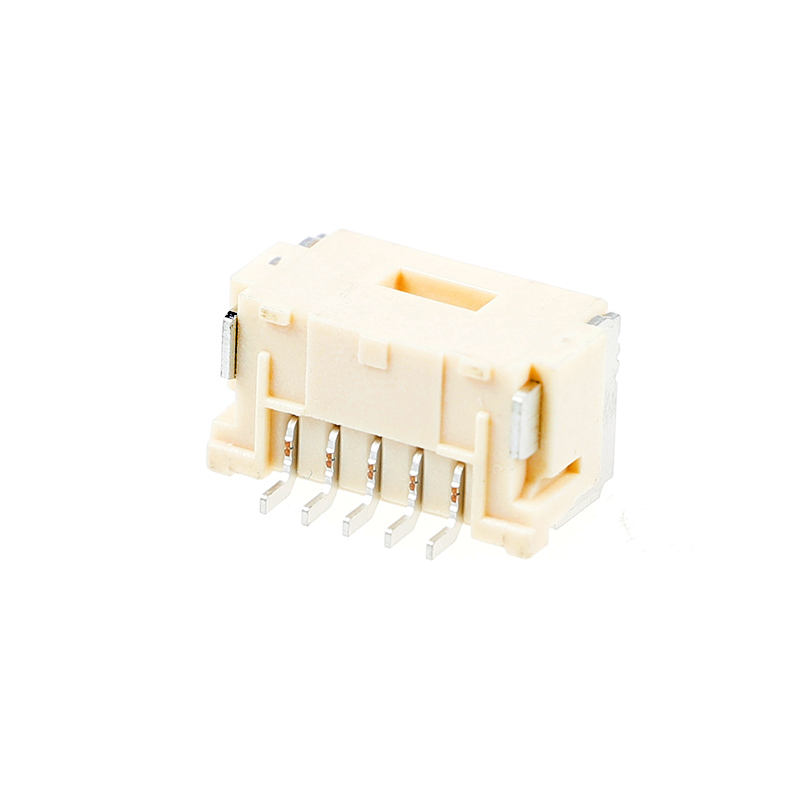

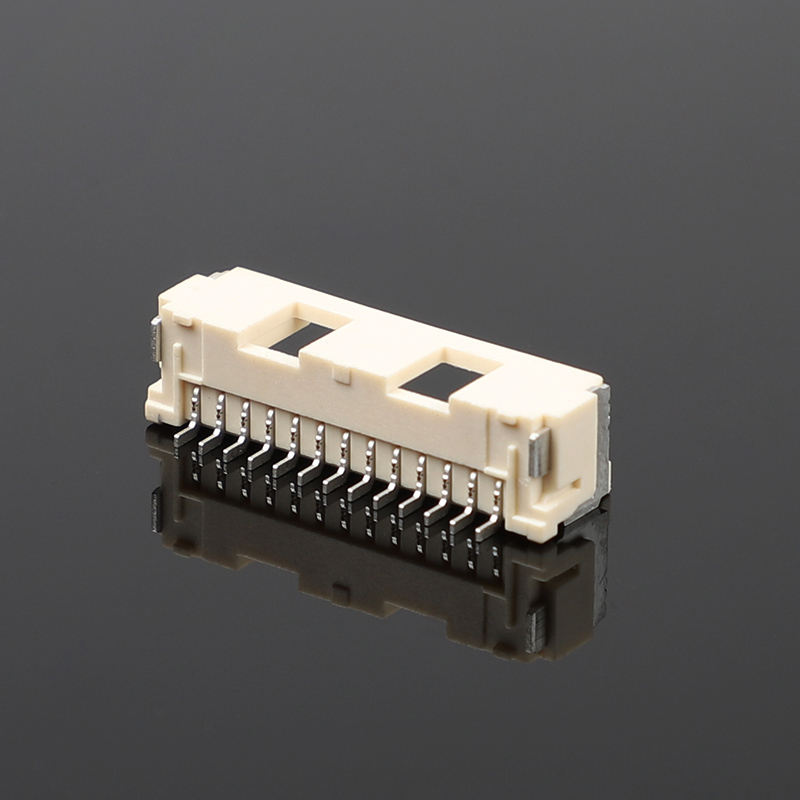

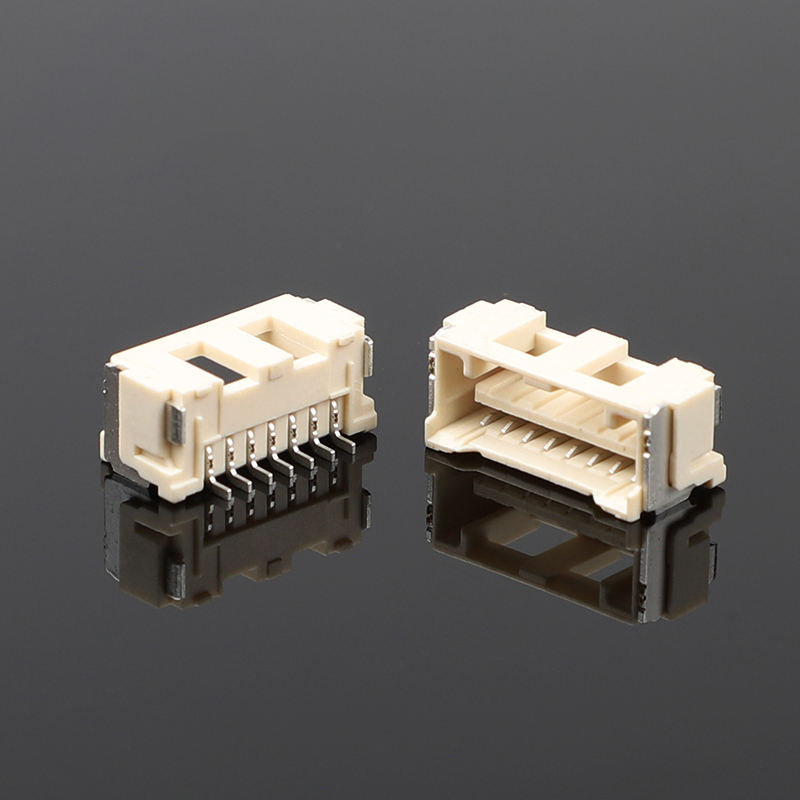

کانکتور آداپتور خودرو WT150BW با گام MX1.5 میلی‌متر نوع B افقی نوار داخلی سگک دار ضد رطوبت لامپ نور 100 ولت
نکات برجسته محصول
- هدر SMT نوع B افقی با گام 1.5 میلی‌متر،طراحی ضد لرزش با قفل داخلی سگک داربرای اتصال نور و سیگنال خودرو
- بسته بندی SMT نوار و قرقره، کاملاً سازگار با خطوط مونتاژ SMT با سرعت بالا
- مواد محفظه مقاوم در برابر رطوبت، عملکرد پایدار در محیط کابین مرطوب خودرو
- دارای رتبه 100 ولت AC/DC، ابعاد فشرده، تعداد پین قابل تنظیم از 2 تا 15
- مواد درجه خودرو، مطابق با RoHS، جایگزین مقرون به صرفه برای سری MX1.5 رایج
مشخصات فنی محصول
پارامترهای مکانیکی عمومی
| مورد |
مشخصات |
| گام |
1.5 میلی‌متر |
| نوع نصب |
SMT افقی / زاویه راست |
| روش قفل کردن |
قفل داخلی سگک دار |
| تعداد پین موجود |
ردیف تکی 2-15 پین |
| چرخه‌های جفت‌گیری |
حداقل 30 چرخه |
| ضخامت PCB قابل استفاده |
1.6 میلی‌متر تا 2.0 میلی‌متر |
| بسته بندی |
نوار و قرقره SMT |
مشخصات مواد و الکتریکی
| مورد |
مشخصات |
| جنس محفظه |
PA9T مقاوم در برابر دمای بالا، UL94V-0 |
| جنس ترمینال |
برنز فسفر، لایه زیرین نیکل + آبکاری قلع |
| ولتاژ نامی |
100 ولت AC/DC |
| جریان نامی |
2 آمپر در هر پین |
| مقاومت تماس |
≤40 میلی‌اهم (حداکثر) |
| مقاومت عایق |
≥500 مگا اهم |
| ولتاژ تحمل |
500 ولت AC، 1 دقیقه بدون شکست |
راهنمای محیطی و لحیم‌کاری
| مورد |
مشخصات |
| دمای عملیاتی |
25- درجه سانتیگراد تا +85 درجه سانتیگراد (شامل دمای افزایش جریان) |
| مقاومت در برابر رطوبت |
تحمل محیط کابین با رطوبت بالا، ضد آب نیست |
| پروفیل لحیم‌کاری مجدد |
حداکثر دمای اوج 250 درجه سانتیگراد، مطابق با منحنی لحیم‌کاری مجدد استاندارد SMT |
| شرایط نگهداری |
بسته بندی کیسه خشک، از جذب رطوبت قبل از لحیم‌کاری مجدد SMT خودداری کنید |
| انطباق |
RoHS |
ویژگی های محصول
- ساختار قفل داخلی سگک دار داخلی، جفت‌گیری با کلیک صوتی، به طور موثر از قطع شدن در اثر لرزش و ضربه خودرو جلوگیری می کند
- نصب SMT افقی زاویه راست، فضای عمودی PCB را ذخیره می کند، ایده آل برای چیدمان سیم کشی در جهت جانبی
- محفظه مقاوم در برابر رطوبت و دمای بالا، با محیط کاری مرطوب داخلی و محفظه لامپ سازگار است
- بسته بندی نوار و قرقره، از قرارگیری خودکار SMT بدون عملیات دستی پشتیبانی می کند
- پوشش چند پین: ردیف تکی 2 پین تا 15 پین، انتخاب انعطاف پذیر تعداد پین برای نیازهای مختلف کانال سیگنال
- زبانه های نگهدارنده SMT تقویت شده، نگهداری مکانیکی لحیم کاری روی PCB را بهبود می بخشد
- کلیدهای قطب بندی برای جلوگیری از جفت‌گیری اشتباه در حین مونتاژ
- مطابق با RoHS، مناسب برای مجموعه های الکترونیکی ایمنی غیرمستقیم خودرو
مزایای محصول
- قفل داخلی سگک دار ضد لرزش: در مقایسه با کانکتورهای SMT معمولی بدون قفل، از خرابی سیگنال متناوب ناشی از لرزش خودرو جلوگیری می کند و خطر خدمات پس از فروش را برای محصولات لامپ کاهش می دهد.
- محفظه مقاوم در برابر رطوبت: سازگاری بهتر با رطوبت نسبت به مواد PA66 عمومی، مناسب برای محیط محفظه لامپ نیمه بسته.
- قابلیت تولید کامل SMT: عرضه نوار و قرقره، بدون نیاز به درج دستی، هزینه نیروی کار مونتاژ را برای تولید انبوه کاهش می دهد.
- چیدمان افقی فشرده: طراحی سیم خروجی افقی ارتفاع PCB را ذخیره می کند، مناسب برای چیدمان لامپ-برد در فضای باریک.
- مرجع متقابل مقرون به صرفه: جایگزین مستقیم برای سری MX1.5 نوع B رایج، از تعداد پین سفارشی و تست نمونه پشتیبانی می کند.
- عملکرد لحیم کاری پایدار: زبانه های نگهدارنده تقویت شده، خطر ترک خوردگی اتصال لحیم را تحت تنش مکانیکی کاهش می دهد.
کاربرد
- خودرو: ماژول های چراغ جلو / عقب / نور محیطی LED خودرو، واحدهای کنترل الکترونیکی داخلی، اتصال سیگنال سنسور خودرو
- نورپردازی: ماژول نورپردازی LED تجاری، برد درایور لامپ هوشمند
- الکترونیک صنعتی: ماژول های سنسور کوچک، بردهای کنترل فشرده
- الکترونیک مصرفی: تجهیزات هوشمند خانگی، اتصال سیگنال سیم به برد کوچک
سوالات متداول
1. س: آیا کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود برای من ارسال کنید؟
پاسخ: بله، می توانید برای دریافت کاتالوگ با ما آنلاین تماس بگیرید یا ایمیل ارسال کنید.
2. س: محصول را در کاتالوگ شما پیدا نمی کنم، آیا می توانید این محصول را برای من بسازید؟پاسخ: کاتالوگ ما بیشتر محصولات ما را نشان می دهد، اما نه همه. فقط به ما اطلاع دهید که چه محصولی نیاز دارید و چه تعداد می خواهید. اگر آن را نداشته باشیم، می توانیم یک قالب جدید طراحی و بسازیم تا آن را تولید کنیم. برای اطلاع شما، ساخت یک قالب معمولی حدود 35-45 روز طول می کشد.
3. س: آیا می توانید نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
پاسخ: بله، ما 5-10 قطعه نمونه رایگان کانکتور برای تست ارائه می دهیم. اما شما باید هزینه حمل و نقل را پرداخت کنید.
4. س: زمان تحویل شما چقدر است؟
پاسخ: کالاهای موجود در انبار ظرف 1 روز تحویل داده می شوند؛ کالاهای سفارشی ظرف 5-7 روز تحویل داده می شوند.
5. س: چگونه سفارش خود را ارسال کنم؟
پاسخ: برای بسته های کوچک، آنها را با اکسپرس، مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، می توانیم آنها را با هوا یا دریا ارسال کنیم. ما از کارتن های صادراتی استاندارد استفاده می کنیم. ما مسئول هرگونه آسیب محصول ناشی از تحویل هستیم.
6. س: چه نوع پرداختی را قبول می کنید؟ آیا می توانم به یوان پرداخت کنم؟
پاسخ: ما T/T (انتقال سیمی)، وسترن یونیون و پی پال را قبول می کنیم. لطفاً مطمئن شوید که می توانیم همان مبلغ فاکتور را دریافت کنیم. و شما می توانید به یوان پرداخت کنید. مشکلی نیست.
7. س: کنترل کیفیت شرکت شما چگونه است؟
پاسخ: به شدت از ISO9001 پیروی می کند، IQC، OQC، IPQC، QA 10٪ از بخش کیفیت ما را اشغال می کنند. تمام محصولات ما توسط CCD تست خواهند شد.
8. س: من لیست قیمت تمام محصولات شما را نیاز دارم. آیا لیست قیمت دارید؟
پاسخ: ما لیست قیمت تمام محصولات خود را نداریم. از آنجایی که تعداد زیادی قلم داریم، غیرممکن است که تمام قیمت های آنها را در یک لیست قرار دهیم و قیمت ها به دلیل هزینه مواد و مقدار همیشه در حال تغییر هستند. و شما می توانید لیستی از تمام اقلام مورد نیاز خود را به ما بدهید؛ ما با دقت یکی یکی بررسی می کنیم و لیست مشخصات و قیمت را به شما می دهیم.
9. س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی بسازید؟
پاسخ: بله. ما قبلاً محصولات سفارشی زیادی برای مشتریان خود ساخته ایم (عمدتاً دسته سیم). در مورد بسته بندی سفارشی، مشکلی نیست زیرا لوگوی شما یا اطلاعات دیگر را روی بسته قرار می دهیم. فقط باید اشاره کرد که هزینه اضافی دارد.
10. س: چه گواهینامه هایی دارید؟
پاسخ: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000 و غیره.
