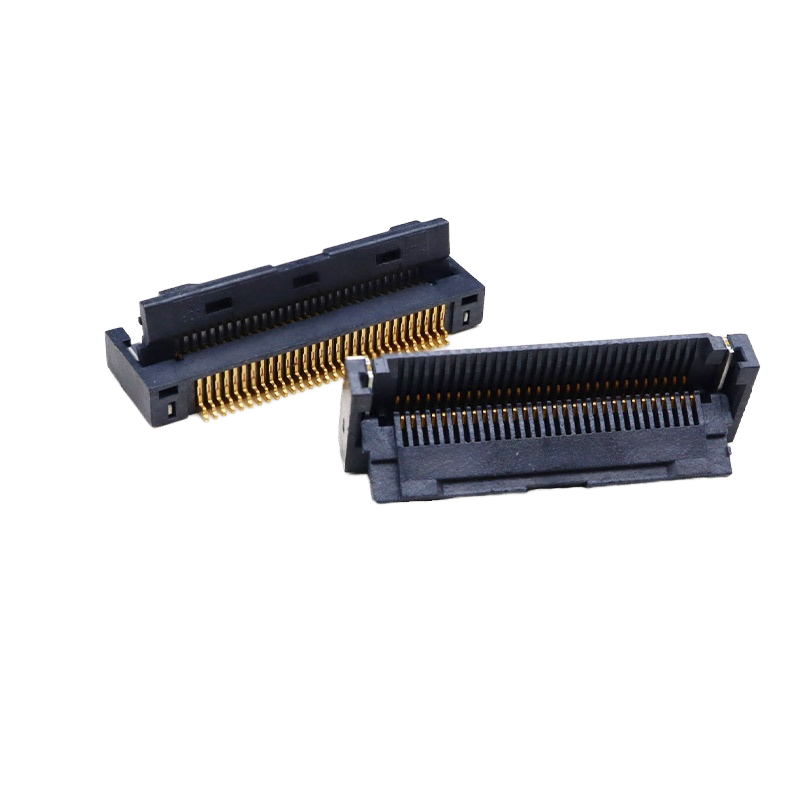

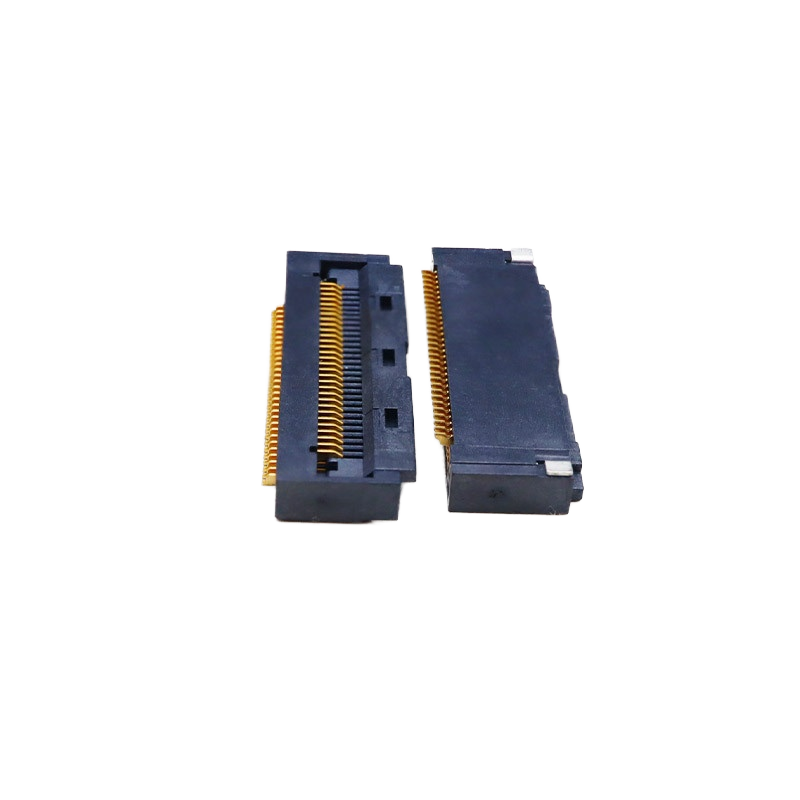

0.5mm Pitch FFC Connector Front Flip with Locking Buckle 30 40 68P Flip Cover Down Connection H2.5 Black برای کاربردهای پی سی بی

0.5mm Pitch FFC Connector Front Flip with Locking Buckle 30 40 68P Flip Cover Down Connection H2.5 Black برای کاربردهای پی سی بی

محل منبع:

گوانگدونگ، چین

نام تجاری:

XTKCONN

گواهی:

CE,SGS,ROHS,ISO9001

شماره مدل:

FPC**-T1T1-00**-C

با ما تماس بگیرید
درخواست نقل قول
جزئیات محصول
مواد:
LCP
مواد ترمینال:
برنز فسفر، آبکاری طلا
تایپ کنید:
اتصال FFC و FPC
برنامه:
PCB
بسته:
بسته بندی قرقره
عکس:
0.5 میلی متر
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
10 عدد
قیمت
Negotiable price
جزئیات بسته بندی
بسته خلاء، جعبه در کارتن
زمان تحویل
5-7 روز
شرایط پرداخت
L/C، T/T، Payyal
قابلیت ارائه
عدد 4KK
محصولات مرتبط
با ما تماس بگیرید
86-769-85150486
حالا تماس بگیرید
توضیحات محصول

کانکتور FFC با گام 0.5 میلی‌متر، فلیپ جلو با سگک قفل‌شونده

30P / 40P / 68P | اتصال فلیپ کاور رو به پایین | H2.5 | مشکی


نکات برجسته محصول

1. مکانیزم قفل‌شونده قابل اعتماد ZIF / Non-ZIF
طراحی قفل‌شونده فلیپ جلو، کابل FFC را محکم می‌گیرد. از شل شدن کابل و افت سیگنال در اثر لرزش مداوم جلوگیری می‌کند؛ گزارش تست ضد لرزش موجود است. مشکل رایج خرابی کانکتورهای FFC فلیپ ارزان قیمت را حل می‌کند.
2. ارتفاع کم 2.5 میلی‌متر
ارتفاع نصب فشرده 2.5 میلی‌متر، فضای عمودی PCB را برای طراحی دستگاه‌های باریک ذخیره می‌کند.
3. گام ظریف 0.5 میلی‌متر، فلیپ کاور اتصال رو به پایین
نوع فلیپ رو به پایین جلو، درج آسان کابل FFC، بدون نیاز به فضای خم شدن اضافی.
4. بدنه مشکی، گزینه‌های پین متعدد: 30P، 40P، 68P
تعداد پین‌های استاندارد آماده برای انتخاب سریع.



جدول مشخصات فنی

دسته بندی مورد مشخصات
عملکرد الکتریکی گام 0.5 میلی‌متر

جریان نامی 0.5 آمپر در هر کنتاکت

ولتاژ نامی 50 ولت AC/DC

مقاومت عایقی بزرگتر یا مساوی 1000 مگا اهم

مقاومت کنتاکت کوچکتر یا مساوی 30 میلی اهم

ولتاژ قابل تحمل 250 ولت AC برای 1 دقیقه
عملکرد مکانیکی ارتفاع نصب 2.5 میلی‌متر

ساختار فلیپ جلو، اتصال رو به پایین، سگک قفل‌شونده

دوام (چرخه‌های اتصال) بزرگتر یا مساوی 20 چرخه

تست لرزش مطابق با استاندارد لرزش خودرو؛ گزارش تست موجود است
جنس و آبکاری بدنه LCP مشکی، مقاوم در برابر شعله UL94V-0

ترمینال کنتاکت برنز فسفر

آبکاری کنتاکت آبکاری طلا در ناحیه کنتاکت؛ آبکاری قلع در دم لحیم کاری
محیطی دمای عملیاتی -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد

دمای نگهداری -20 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد
راهنمای لحیم کاری روش لحیم کاری لحیم کاری مجدد SMT

حداکثر دمای لحیم کاری مجدد حداکثر 260 درجه سانتی‌گراد (در عرض 10 ثانیه)

مرجع متقابل و جایگزین معادل

جایگزین مستقیم برای کانکتورهای FFC فلیپ رو به پایین 0.5 میلی‌متری جریان اصلی بین‌المللی از برندهای معروف جهانی. تخصیص پین، طرح چاپی و ابعاد مکانیکی سازگار. هزینه تامین BOM خود را بدون بازطراحی طرح PCB کاهش دهید.

توجه: لطفاً ابعاد و الزامات لرزش را برای پروژه سفارشی خودرو قبل از تولید انبوه تأیید کنید.

0.5mm Pitch FFC Connector Front Flip with Locking Buckle 30 40 68P Flip Cover Down Connection H2.5 Black برای کاربردهای پی سی بی

0.5mm Pitch FFC Connector Front Flip with Locking Buckle 30 40 68P Flip Cover Down Connection H2.5 Black برای کاربردهای پی سی بی

0.5mm Pitch FFC Connector Front Flip with Locking Buckle 30 40 68P Flip Cover Down Connection H2.5 Black برای کاربردهای پی سی بی


ویژگی‌های محصول

  1. ساختار سگک قفل‌شونده فلیپ جلو، نسخه ZIF / Non-ZIF اختیاری
  2. اتصال فلیپ کاور رو به پایین، مونتاژ آسان کابل FFC
  3. طراحی کم ارتفاع H2.5، ایده‌آل برای ماژول‌های باریک مصرفی و خودرویی
  4. عایق مشکی LCP، مقاوم در برابر دمای بالا برای لحیم کاری مجدد SMT
  5. پین‌های استاندارد 30P / 40P / 68P موجود در انبار


انواع بیشتر برای مراجعه:

0.5mm Pitch FFC Connector Front Flip with Locking Buckle 30 40 68P Flip Cover Down Connection H2.5 Black برای کاربردهای پی سی بی

مزایای محصول

  1. ساختار قفل‌شونده ضد لرزش: از خرابی سیگنال متناوب ناشی از شل شدن کابل FFC جلوگیری می‌کند و نرخ بازگشت میدانی را به شدت کاهش می‌دهد.
  2. طرح چاپی استاندارد، جایگزین مستقیم، بدون نیاز به بازسازی PCB.
  3. بدنه LCP با دمای بالا، عملکرد پایدار در طول فرآیند لحیم کاری مجدد SMT.
  4. سازگاری دقیق برای تولید انبوه، نرخ نقص کمتر.
  5. گزینه‌های پین متعدد برای کوتاه کردن چرخه توسعه پروژه شما.


سناریوهای کاربردی

  • نمایشگر داخل خودرو، صفحه ابزار خودرو، ماژول کنترل خودرو
  • لپ تاپ، تبلت، لوازم الکترونیکی مصرفی قابل حمل
  • ماژول نمایشگر LCD / OLED
  • تجهیزات قابل حمل پزشکی
  • پنل کنترل خانه هوشمند
  • واحد نمایشگر باریک صنعتی


بسته‌بندی

  • نوار و قرقره (قرقره): نوار حامل برجسته استاندارد، مناسب برای ماشین‌های برداشت و قرار دادن خودکار SMT، مستقیماً روی خط تولید مشتری برای مونتاژ انبوه بارگذاری می‌شود.
  • لوله (بسته‌بندی لوله‌ای): بسته‌بندی لوله‌ای پلاستیکی، عمدتاً برای نمونه‌های اولیه، اجراهای آزمایشی در دسته‌های کوچک، یا سناریوهای مونتاژ دستی.

0.5mm Pitch FFC Connector Front Flip with Locking Buckle 30 40 68P Flip Cover Down Connection H2.5 Black برای کاربردهای پی سی بی

0.5mm Pitch FFC Connector Front Flip with Locking Buckle 30 40 68P Flip Cover Down Connection H2.5 Black برای کاربردهای پی سی بی

زمان تحویل

  • سفارش نمونه: 3 روز کاری
  • سفارش تولید انبوه: 1-3 هفته، بسته به مقدار و الزامات سفارشی


گواهینامه‌های کارخانه و خدمات سفارشی

  • گواهینامه‌ها: RoHS، REACH، UL94V-0
  • MOQ: MOQ پایین برای سفارشات انبوه
  • سیاست نمونه: نمونه‌های رایگان موجود، تحویل سریع نمونه
  • خدمات سفارشی: تعداد پین سفارشی، ضخامت آبکاری، ساختار قفل اصلاح شده، نسخه Non-ZIF، علامت‌گذاری سفارشی موجود است.


راهنمای انتخاب مشتری

  1. تعداد پین را تأیید کنید: 30P / 40P / 68P استاندارد؛ برای تعداد پین سفارشی دیگر با ما تماس بگیرید
  2. نوع قفل را تأیید کنید: ZIF یا Non-ZIF را بر اساس فرآیند مونتاژ خود انتخاب کنید
  3. محیط کاربرد: برای پروژه‌های خودرو، قبل از اعتبارسنجی، گزارش تست ضد لرزش را درخواست کنید
  4. کابل FFC: با کابل تخت FFC با گام 0.5 میلی‌متر مطابقت دهید
  5. طرح چاپی PCB: از نقشه ارائه شده ما برای تأیید طرح PCB استفاده کنید
  6. لحیم کاری مجدد: پروفایل لحیم کاری ما را برای جلوگیری از تغییر شکل بدنه دنبال کنید

0.5mm Pitch FFC Connector Front Flip with Locking Buckle 30 40 68P Flip Cover Down Connection H2.5 Black برای کاربردهای پی سی بی

0.5mm Pitch FFC Connector Front Flip with Locking Buckle 30 40 68P Flip Cover Down Connection H2.5 Black برای کاربردهای پی سی بی


سوالات متداول


1. آیا می‌توانم سفارش نمونه داشته باشم؟
بله، ما از سفارشات نمونه برای تست و بررسی کیفیت استقبال می‌کنیم. نمونه‌های مخلوط قابل قبول هستند.


2. آیا می‌توانید محصولات خود را مطابق با تقاضای ما بسازید؟
بله، مشخصات محصولات قابل سفارشی‌سازی است اگر بتوانید MOQ ما را برآورده کنید.


3. چگونه کیفیت محصولات خود را تضمین کنیم؟
1) ما قول می‌دهیم که ظرف 30 روز از مشکل کیفیت، به شما بازپرداخت خواهیم داد.

2) بازرسی دقیق در طول تولید.

3) بازرسی نمونه‌برداری دقیق از محصولات قبل از حمل و نقل، و بسته‌بندی کامل محصول تضمین شده است.


4. گواهینامه‌های محصول ما چیست؟
ISO9001 و برخی دیگر از گواهینامه‌های ROHS.


5. چه مدت می‌توانم کالا را دریافت کنم؟
بیشتر کالاها در انبار موجود هستند؛ زمان تحویل حدود 1-5 روز پس از دریافت پرداخت است. برای الزامات سفارشی، زمان کمی طولانی‌تر خواهد بود، همانطور که تأیید کردیم.


6. از چه نوع لجستیکی برای تحویل استفاده می‌کنید؟
ما عمدتاً کالاها را توسط DHL، UPS، FEDEX، EMS و سایر خدمات پیک تحویل می‌دهیم. ما مقرون به صرفه‌ترین لجستیک را برای مشتریان انتخاب خواهیم کرد. همچنین کالاهای تحویل گرفته شده توسط فورواردر شما پشتیبانی می‌شود.


7. چرا باید از ما خرید کنید؟
ما 16 سال تجربه در صنعت داریم. ما با هزاران شرکت همکاری کرده‌ایم. کیفیت محصول قابل اعتماد است.


8. شرکت شما عمدتاً چه محصولاتی را می‌فروشد؟
محصولات اصلی شرکت ما شامل کانکتورهای FFC/FPC / کانکتور Wafer / کانکتور سیم کارت / کانکتور کارت حافظه / کانکتور USB / کانکتور Type C / کانکتور HDMI / سری RJ45 / کانکتور B به B و کانکتورهای Pin Header و غیره است.
