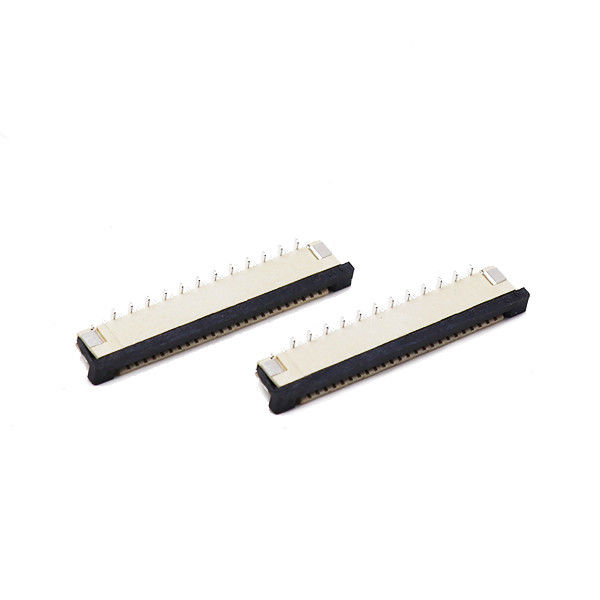

Name: اتصال 4-50 پین 1.0 میلی متری پیچ FPC FFC اتصال FPC عمودی به برد
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-L*T1-0000-A
Price: 4.01 USD
Availability: InStock

خونه > محصولات > رابط FFC FPC >

اتصال 4-50 پین 1.0 میلی متری پیچ FPC FFC اتصال FPC عمودی به برد

کانکتور 1.0 میلی متری FPC FFC عمودی

50 پین FPC FFC عمودی

1.0 میلی متر FPC اتصال به برد

محل منبع:

گوانگدونگ، چین

نام تجاری:

XTKCONN

گواهی:

CE,SGS,ROHS,ISO9001

شماره مدل:

FPC**-L*T1-0000-A

با ما تماس بگیرید

درخواست نقل قول

اتصال 4-50 پین 1.0 میلی متری پیچ FPC FFC اتصال FPC عمودی به برد

جزئیات محصول

زمین:

1.0 میلی متر

تایپ کنید:

نوع معکوس ZIF S/A

موقعیت ها:

4-50 پین

نوع قفل:

قفل اسلاید

آبکاری:

قلع کردن

پایانه/تماس:

آلیاژ مس

برجسته کردن:

کانکتور 1.0 میلی متری FPC FFC عمودی

50 پین FPC FFC عمودی

1.0 میلی متر FPC اتصال به برد

شرایط پرداخت و ارسال

مقدار حداقل تعداد سفارش

500 عدد

قیمت

Negotiable price

جزئیات بسته بندی

بسته خلاء، جعبه در کارتن

زمان تحویل

5-7 روز

شرایط پرداخت

L/C، T/T، Payyal

قابلیت ارائه

4KK عدد

محصولات مرتبط

کانکتور FPC/FFC با ارتفاع 4.65 میلی‌متر، گام 0.5 میلی‌متر، 0.8 آمپر، 200 ولت AC/DC، دمای کاری -40 تا 80 درجه سانتی‌گراد، کانکتورهای PCB

بهترین قیمت رو بدست بیار

کانکتور FPC 0.5 میلی‌متری، کانکتور سیم FFC با ارتفاع 5.4 میلی‌متر برای صفحه لمسی

بهترین قیمت رو بدست بیار

سوکت کابل انعطاف‌پذیر تخت قفل پروانه‌ای 2.2H PCB با گام 0.5 میلی‌متر کانکتور FFC/FPC 2.2H

بهترین قیمت رو بدست بیار

کانکتورهای PCB کابل FPC FFC، سوکت کابل کانکتور فلت ضامن‌دار تاشو ارتفاع 5.2H پایه مثبت عمودی 60 پین با گام 0.5 میلی‌متر

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

حالا تماس بگیرید

توضیحات محصول

Vنوع FFC FPC اتصال دهنده فیتچ 1.0mm اتصال دهنده های سیم الکتریکی

نکات برجسته

کانکتور SMT FPC-to-board عمودی، 1.0 mm pitch، تعداد پین قابل تنظیم از 4 پین تا 50 پین.
طراحی فلیپ لاک ZIF، نیروی ورودی کم، نگه داشتن کابل قوی در برابر لرزش و کشاندن کابل.
ترمینال های تماس فسفر برنز، قلع اختیاری / پوشش طلا انتخابی برای مدارهای حساس سیگنال
کاملاً با نوار و رولی بسته بندی شده برای مونتاژ خودکار SMT حجم بالا؛ سازگار با تجهیزات استاندارد pick-and-place.
مطابقت با RoHS 2.0 و REACH؛ مواد خانه ی درجه حرارت بالا UL94‐V‐0 برای فرآیند جوش مجدد
سفارشی سازی انعطاف پذیر: تعداد پین ها، ضخامت پوشش، نوع تماس، اصلاح اثر PCB و پشتیبانی از علامت گذاری OEM
جایگزین ارزان قیمت برای معادلات بزرگ مارک، زمان تحویل کوتاه برای نمونه اولیه و سفارشات تولید انبوه

توضیحات

ارتفاع	1.0mm
نه، نهاوهf موقعیت ها	4-50 پین
نوع نصب	عمودی / ZIF
محل تماس	تماس یک طرفه
نوع	قفل اسلایدی
رتبه بندی فعلی	0.5A/Pin Max
درجه بندی ولتاژ	50 ولت AC/DC MAX
مقاومتVسن بالا	250 ولت AC، 1 دقیقه
مواد پوشش	LCP UL94V-0 سیاه
مسکن	LCP UL94V-0 طبیعی
Tسرپوش/ تماس	آلیاژ مس
پوشش	چدن پوشاندن
دمای کار	-40°C تا +85°C
زمان پیشرو	7 تا 10 روز کاری

اتصال 4-50 پین 1.0 میلی متری پیچ FPC FFC اتصال FPC عمودی به برد

ویژگی های مواد و الکتریکی

ماده	مشخصات	ملاحظات
مواد مسکن	LCP / PA6T	مواد ضد شعله UL94-V-0
ماده ی محرک	PPS / LCP	مقاوم در برابر دمای بالا
مواد پایانی تماس	فوسفور برنز	عملکرد بالا به پشت بهار
گزینه پوشش-۱	تماس و دم جوش: قلع مات	برای سیگنال های عمومی
گزینه پوشش-2	پوشش طلا انتخابی ناحیه تماس (0.03-0.1μm Au بیش از مانع Ni)	برای محیط رطوبت بالا / ارتعاش بالا
جریان نامی	0.5 A در هر تماس	کاربرد در سطح سیگنال
ولتاژ نامی	50 ولت AC/DC	حداکثر ولتاژ کاری
مقاومت تماس	≤30 mΩ (اولی)	پس از جفت گیری در شرایط آزمایش
مقاومت عایق	≥500 MΩ	آزمایش DC 100 V
مقاومت در برابر ولتاژ	500 ولت AC / 1 دقیقه	هیچ خرابی / فلاش-اوور وجود ندارد

طراحی و قدرت فنی
ما بیش از 20 سال تجربه در صنعت کانکتور داریم؛ مهندسان ما می توانند ازپروژه: طراحی یک ابزار جدید زمان: 30-45 روز کاری.

مزیت رقابتی

Keyouda انواع مختلفی از ظاهر و بسیاری از انواع محصولات طرحی داخلی، کیفیت بالا، مشتری اول، 100% آزمایش، 0 نقص، و زمان سرب کوتاه بهترین مزایای ما هستند

صنایع مورد استفاده

الکترونیک مصرفی: ماژول های نمایش، ترمینال های POS، لوازم خانگی، پانل های هوشمند خانگی، دستگاه های دستی قابل حمل
کنترل صنعتی: رابط HMI انسان-ماشین، ماژول های سنسور، نمایش صنعتی، تجهیزات اندازه گیری آزمایش
IoT و سخت افزار هوشمند: دستگاه های دروازه، دوربین های نظارتی، ماژول های محیطی هواپیماهای بدون سرنشین، کنترل روشنایی هوشمند
تجهیزات پزشکی: ماژول های کمکی برای نظارت بر بیمار، اتصال سیگنال های غیر حیاتی برای دستگاه های پزشکی
تجهیزات محیطی: ماژول های چاپگر، اتصالات داخلی اسکنر، صفحه های راننده LCD کوچک

سوالات عمومی

Q1: آیا این کانکتور می تواند هم با کابل های FPC سخت و هم با کابل های FFC استاندارد کار کند؟
A1: بله. این هر دو FPC 0.3mm ضخامت و مطابقت FFC کابل های تخت پشتیبانی می کند. لطفا اطمینان حاصل کنید که جهت گیری پد رسانا مطابقت با طرف تماس از کانکتور.

سوال2: اگر از FPC ضخیم تر از 0.33 میلی متر استفاده کنم چه اتفاقی می افتد؟
A2: یک کابل انعطاف پذیر بیش از حد ضخیم مانع از بسته شدن کامل فلیپ لاک می شود، که باعث فشار تماس ناکافی و افزایش خطر اتصال متناوب می شود.از ضخامت انعطاف پذیر توصیه شده به شدت پیروی کنید.

سوال 3: آیا این کانکتور درجه اتومبیل است؟
A3: نسخه استاندارد برای مصرف کنندگان و استفاده عمومی صنعتی است.لطفا با تیم فروش ما تماس بگیرید برای یک نوع اصلاح شده درجه خودرو با مواد بهبود یافته و استانداردهای تست.

Q4: آیا می توانم این کانکتور را به جای SMT به صورت دستی جوش دهم؟
A4: جوش دستی فقط برای اشکال زدایی نمونه اولیه مجاز است. به پوشش پلاستیکی گرما اعمال نکنید؛ زمان جوش تک پین را به کمتر از 5 ثانیه محدود کنید.جوش دستی برای تولید انبوه توصیه نمی شود.

Q5: تفاوت بین محرک ZIF جلو و عقب چیست؟
A5: پیشروی فلپ: قفل در سمت ورودی FPC قرار دارد، کار دستی آسان است. فلپ عقب: قفل در مقابل سمت ورودی قرار دارد.برای محیط های پر از ارتعاش، نیروی حفظ کابل برتر را ارائه می دهد..

س6: آیا می توانید اثر PCB را برای پروژه جایگزین طراحی قدیمی ما تغییر دهید؟
A6: بله، خدمات اصلاح اثر پا در دسترس است. لطفا نقشه اصلی PCB خود را ارائه دهید؛ تیم مهندسی ما امکان پذیر بودن و هزینه NRE را ارزیابی می کند.

Q7: MOQ و زمان نمونه چیست؟
A7: نمونه های مهندسی رایگان در دسترس است؛ زمان نمونه 1-3 روز کاری. MOQ تولید انبوه بستگی به پیکربندی دارد؛ قطعات استاندارد نوار و رول از سفارشات MOQ پایین پشتیبانی می کنند.
