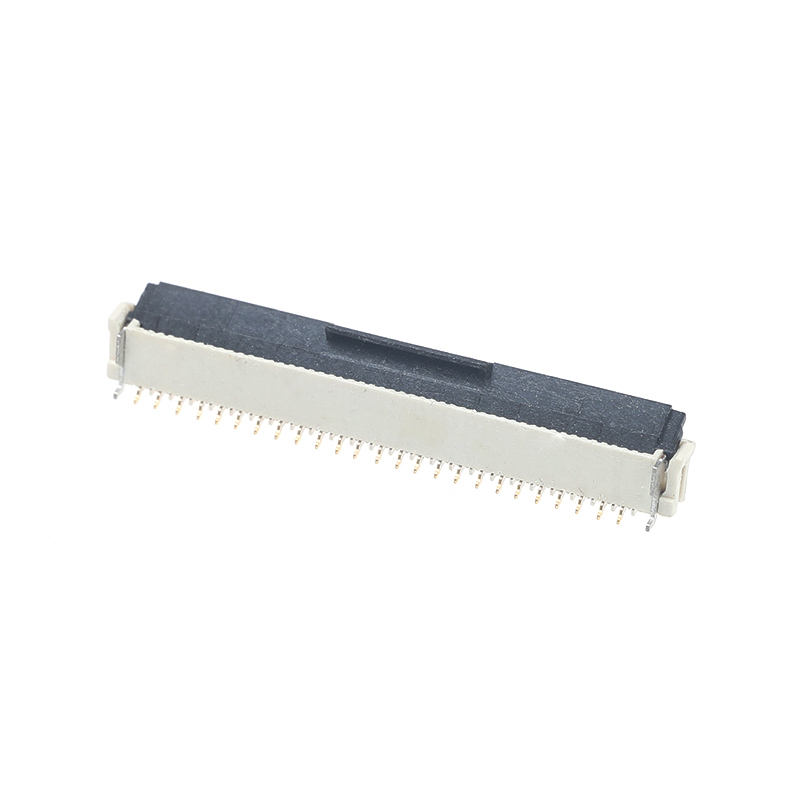

0.5mm FPC Connector 5.4H FFC Wire Connectors کابل صاف برای صفحه لمسی
نکات برجسته محصول
0.5mm pitch، 5.4mm کل ارتفاع ZIF FPC/FFC SMT کانکتور، بهینه برای رابط کابل صفحه نمایش لمسی. حفظ مکانیکی متعادل، انتقال سیگنال پایدار،گزینه های تعداد پین در طیف کامل، مطابق با RoHS، بسته بندی نوار برای مونتاژ SMT حجم بالا. جایگزینی مستقیم برای معادلات صنعت اصلی.
.
توضیحات
مشخصات عمومی مکانیکی
| ماده |
مشخصات |
ملاحظات |
| ارتفاع |
0.5 میلی متر |
طرح تراکم بالا با صدای خوب |
| ارتفاع کل تخته |
5.4 میلی متر |
5.4H |
| سبک نصب |
SMT نصب سطحی، زاویه راست |
نصب افقی PCB |
| نوع قفل |
ZIF Front Flip Actuator دستگاه حرکت دهنده جلو |
نیروی ورودی صفر |
| ضخامت FPC/FFC قابل استفاده |
0.3 mm ±0.03 mm |
کابل مسطح استاندارد با صفحه لمسی |
| چرخه های جفت گیری |
≥30 چرخه |
الزامات مونتاژ و نگهداری |
| محدوده شمارش پین |
4 ~ 40 موقعیت |
مقدار پین سفارشی قابل قبول است |
| بسته بندی |
نوار و فیلم |
برای SMT pick-and-place |
ویژگی های مواد و الکتریکی
| ماده |
مشخصات |
ملاحظات |
| مواد تماس |
فوسفور برنز |
انعطاف پذیری بالا، ضد خستگی |
| پوشش تماس |
بر روی نیکل طلا شده |
سیگنال پایدار، ضد خوردگی |
| مواد مسکن |
LCP |
مقاومت در برابر دماهای بالا، UL94-V-0 |
| جریان نامی |
0.5 A در هر تماس |
کاربرد متمرکز بر سیگنال |
| ولتاژ نامی |
50 ولت DC |
مدار سیگنال ولتاژ پایین |
| مقاومت تماس اولیه |
≤30 mΩ |
آزمایش مدار خشک |
| مقاومت عایق |
≥500 MΩ @ DC 500V |
|
| مقاومت در برابر ولتاژ |
AC 200 V rms، 1 دقیقه |
هیچ خرابی / فلاش-اوور وجود ندارد |
دستورالعمل های محیط زیست و جوش
| ماده |
مشخصات |
ملاحظات |
| دمای کار |
-40 °C ~ +85 °C |
محیط کار |
| دمای ذخیره سازی |
≤40 °C، ≤70٪RH، ≤6 ماه |
مخزن اصلی رول |
| پروفایل جوش مجدد |
جریان مجدد بدون سرب SMT استاندارد |
دمای اوج ≤260 °C، از منحنی ورق داده پیروی کنید |
| رعایت |
RoHS 3، REACH |
دسترسی به بازار جهانی |
مزیت محصول
- 5.4H تعادل ارتفاع: کانکتورهای با پروفایل بالاتر از پایین برای حفظ کابل بهتر در حالی که از اشغال فضای بیش از حد جلوگیری می شود.خطر تماس گسسته با کابل های مسطح تحت لرزش را در مقایسه با همتایان با ارتفاع بسیار پایین کاهش می دهد.
- طراحی تماس با صفحه لمسی: ساختار پاک کننده بهینه برای انتقال سیگنال های مکرر رابط لمسی، پایدار برای خطوط سیگنال پنل لمسی ظرفیت.
- دوستانه برای تولید: بسته بندی استاندارد نوار ریل، سازگار با تجهیزات اصلی SMT؛ coplanarity سازگار نرخ نقص مونتاژ را کاهش می دهد
- راه حل زیربنایی ارزان قیمت: Footprint با معادلات مارک اصلی سازگار است، از ارزیابی نمونه و عرضه مستحکم حجم توده پشتیبانی می کند.
- سفارشی سازی انعطاف پذیر: تعداد پین قابل تنظیم، ضخامت پوشش، بسته بندی ویژه بر اساس درخواست OEM.
کانکتور FPC FFC چیست؟
رابط تخت FFC FPC محدود به جریان نیست، اما در توسعه سریع فناوری اپتوالکترونیک امروز، حامل سیگنال انتقال نور است؛شیشه و پلاستیک جایگزین سیم در مدار معمولی می شوند، اما مسیر سیگنال نوری نیز از کانکتور تخت FPC FFC استفاده می کند. عملکرد آنها و کانکتور اتصال تخت مدار FPC FFC یکسان است.
صنایع مورد استفاده
- پنل های صفحه لمسی و ماژول های نمایش درهم کوبیده
- ترمینال های دستی صنعتی، رابط های HMI انسان-ماشین
- تجهیزات تشخیصی قابل حمل پزشکی
- پانل های کنترل خانه هوشمند و دستگاه های کیوسک
- مجموعه های دستی نمایش و لمسی نصب شده بر روی خودرو
- ترمینال های پرداخت POS، ابزار تست قابل حمل
تفاوت های اصلی بین کانکتور FFC و FPC
از نظر ساخت، روش شکل گیری مدارهای آنها متفاوت است:
1. FPC یک نوع صفحه مدار انعطاف پذیر با ساختارهای مختلف تک طرفه ، دو طرفه و چند لایه است که توسط FCCL (فایل پوشش مس انعطاف پذیر) با حکاکی شیمیایی پردازش می شود.
2FFC از دو لایه از فیلم ورق عایق استفاده می کند که با ورق مس صاف پوشیده شده است. محصول نهایی ساده و ضخیم است.
روند نوآوری آینده FPC
1ضخامت. ضخامت FPC باید انعطاف پذیرتر و نازک تر باشد.
2مقاومت خم شدن. خم شدن ویژگی ذاتی FPC است. مقاومت FPC در آینده باید قوی تر باشد و باید بیش از 10 هزار برابر باشد. البتهاین به زیربناهای بهتر نیاز دارد..
3قیمت. در این مرحله، قیمت FPC بسیار بالاتر از PCB است. اگر قیمت FPC کاهش یابد، بازار گسترده تر خواهد شد.
4. سطح فرآیند. برای برآورده کردن نیازهای مختلف، فرآیند FPC باید ارتقا یابد و حداقل دیافراگم و حداقل عرض خط / فاصله خط باید نیازهای بالاتر را برآورده کند.
خدمت ما
1مجموعه مشخصات محصول کامل است، اما همچنین سفارشی شده است.
2. تجهیزات وارداتی و درجه بالایی از اتوماسیون ، تحویل به موقع. معمولاً 7-10 روز
3. اجرای دقیق سیستم ISO 9000 و ERP، عرضه مواد به طور دقیق با کیفیت و کنترل تولید استاندارد.تضمین کیفیت محصول از طریق گواهینامه UL.
4نمونه رایگان: 15-20 مجموعه، مقرون به صرفه؛ همان کیفیت قیمت واحد بسیار رقابتی است
سوالات عمومی
1ميتونم يه نمونه سفارش بدم؟
بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.
2مي تونيد محصولاتتون رو مطابق خواسته هاي ما درست کنيد؟
بله، مشخصات محصولات را می توان سفارشی کرد اگر شما می توانید MOQ ما را برآورده کنید.
3، چطور کیفیت محصولاتتان را تضمین کنید؟
1) ما قول می دهیم که در عرض 30 روز از مشکلات کیفیت، ما به شما بازگشت.
2) تشخیص دقیق در طول تولید.
3) بررسی دقیق نمونه برداری محصولات قبل از حمل و بسته بندی کامل محصولات تضمین شده است.
4گواهینامه محصولات ما چیست؟
ISO9001 و برخی از گواهینامه های ROHS دیگر.
5چقدر طول مي کشه تا کالا رو بگيرم؟
اکثر کالاها در انبار هستند، زمان تحویل حدود 1-5 روز پس از دریافت پرداخت است. برای الزامات سفارشی، زمان کمی بیشتر خواهد بود، همانطور که تایید کردیم.
6چه نوع لوژستیکی برای تحویل استفاده می کنید؟
ما به طور عمده کالاها را با DHL، UPS، FEDEX، EMS و سایر حمل و نقل سریع تحویل می دهیم. ما مقرون به صرفه ترین لجستیک را برای مشتریان انتخاب خواهیم کرد. همچنین کالاهای پشتیبانی شده توسط انتقال دهنده شما انتخاب می شود.
7چرا بايد از ما بخري؟
ما 16 سال تجربه در صنعت داریم با هزاران شرکت همکاری داریم کیفیت محصول قابل اعتماد است
8شرکت شما عمدتا چه محصولاتی را می فروشد؟
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors and so on.
