محل منبع:

گوانگدونگ، چین

نام تجاری:

XTKCONN

گواهی:

CE,SGS,ROHS,ISO9001

شماره مدل:

FPC**-T1T1-00**-C

با ما تماس بگیرید
درخواست نقل قول
جزئیات محصول
مواد:
LCP
مواد ترمینال:
برنز فسفر، آبکاری طلا
تایپ کنید:
اتصال FFC و FPC
برنامه:
PCB
بسته:
بسته بندی قرقره
عکس:
0.5 میلی متر
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
10 عدد
قیمت
Negotiable price
جزئیات بسته بندی
بسته خلاء، جعبه در کارتن
زمان تحویل
5-7 روز
شرایط پرداخت
L/C، T/T، Payyal
قابلیت ارائه
عدد 4KK
محصولات مرتبط
با ما تماس بگیرید
86-769-85150486
حالا تماس بگیرید
توضیحات محصول

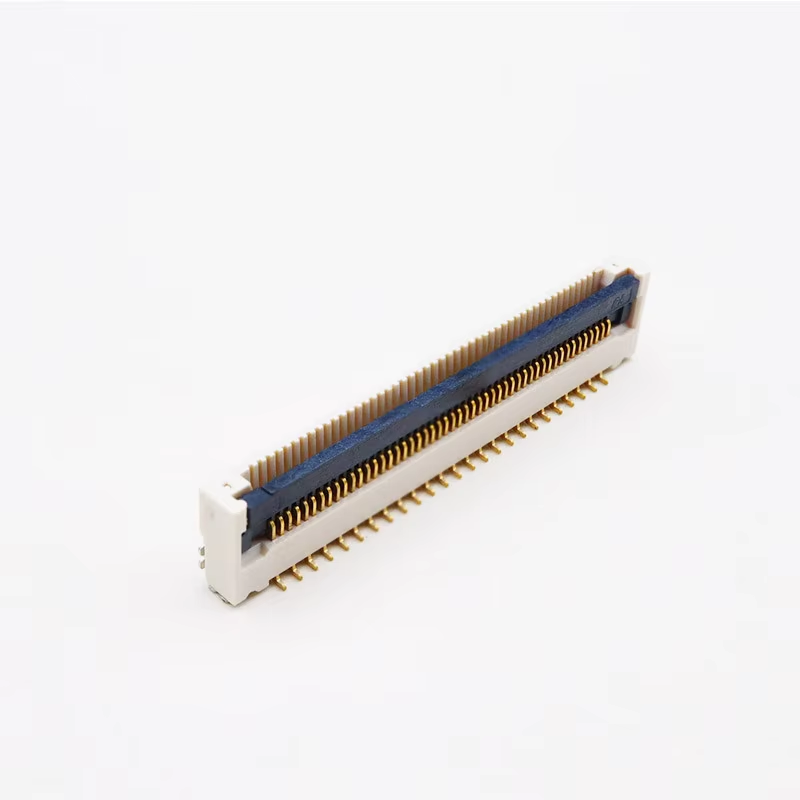

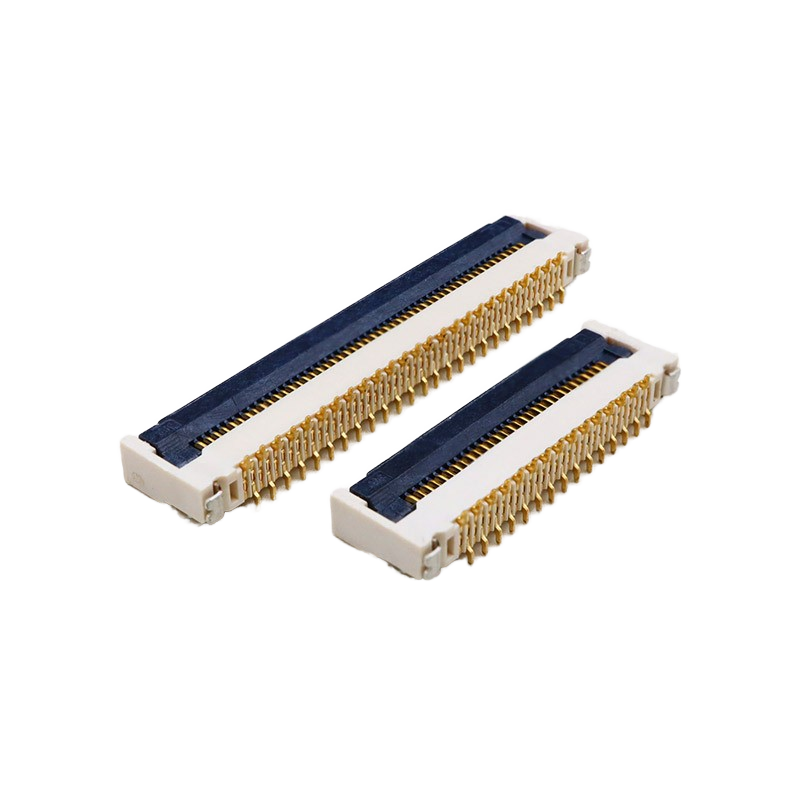

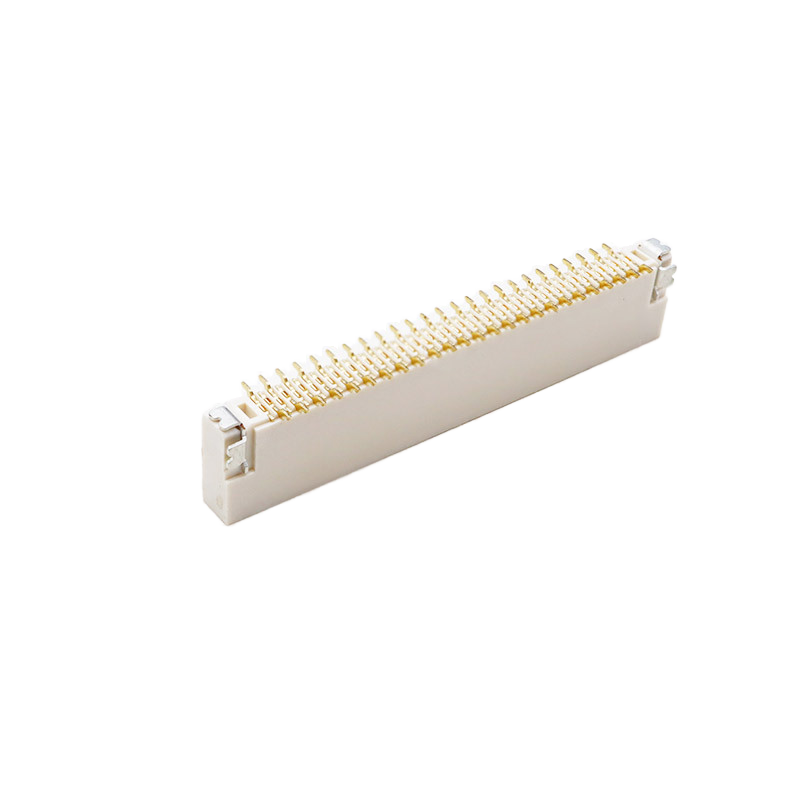

کانکتور FPC با گام 0.5 میلی‌متر فلیپ‌تاپ | SMT عمودی، H5.9، 30/40/50 پین


نکات برجسته محصول

  1. مکانیزم قفل فلیپ‌تاپ ZIF:طراحی قفل فلیپ‌تاپ ایمن از شل شدن FPC در اثر لرزش مداوم جلوگیری می‌کند. یک نقطه درد رایج را حل می‌کند: قطع آسان و خرابی تماس در خودروها و لوازم الکترونیکی قابل حمل. نسخه غیر ZIF در صورت درخواست اختیاری است.
  2. ارتفاع فوق‌العاده کم H5.9 میلی‌متر:ارتفاع پشته فشرده 5.9 میلی‌متر، فضای PCB داخلی را برای مونتاژهای باریک مصرفی و خودرویی صرفه‌جویی می‌کند.
  3. مقاومت لرزشی تأیید شده:آزمون قابلیت اطمینان لرزشی سخت را گذرانده است، عملکرد تماس پایدار در محیط ضربه و لرزش.
  4. ترمینال تماس با روکش طلا: خلوص بالاآبکاری طلا، مقاومت تماس کم، مقاومت عالی در برابر اکسیداسیون برای عمر طولانی.


جدول مشخصات فنی

دسته بندی مورد مشخصات
عملکرد الکتریکی گام 0.5 میلی‌متر
تعداد پین 30 پین / 40 پین / 50 پین
جریان نامی 0.5 آمپر در هر تماس
ولتاژ نامی 50 ولت AC/DC
مقاومت تماس ≤50 میلی‌اهم
مقاومت عایق ≥1000 مگااهم
ولتاژ تحمل 250 ولت AC برای 1 دقیقه
عملکرد مکانیکی نوع نصب وصله SMT عمودی
نوع قفل فلیپ‌تاپ ZIF (غیر ZIF اختیاری)
ارتفاع پشته H5.9 میلی‌متر
چرخه‌های درج ≥30 بار
تست لرزش تست لرزش درجه خودرو را گذرانده است
مواد و آبکاری جنس ترمینال آلیاژ مس
آبکاری تماس آبکاری طلا
جنس بدنه LCP UL94V-0، بدون هالوژن
محیط دمای عملیاتی -40 درجه سانتی‌گراد ~ +85 درجه سانتی‌گراد
راهنمای لحیم‌کاری روش لحیم‌کاری SMT بازتابی
دمای بازتابی حداکثر پیک 260 درجه سانتی‌گراد (10 ثانیه)

مرجع متقابل و جایگزین معادل

جایگزین مستقیم برای برندهای اصلی کانکتور FPC بین‌المللی. طرح‌بندی سازگار، بازطراحی PCB را حداقل نگه می‌دارد.

جایگزین مناسب برای کانکتورهای FPC فلیپ‌تاپ عمودی با مشخصات مشابه 0.5 میلی‌متر. ما از اصلاح پین به پین پشتیبانی می‌کنیم اگر به طرح‌بندی سفارشی نیاز دارید.

?

??



ویژگی‌های محصول

  • ساختار قفل فلیپ‌تاپ، درج و خروج آسان FPC
  • طرح‌بندی وصله عمودی، مسیریابی طرح‌بندی PCB ساده
  • بدنه دمای بالای LCP، مقاوم در برابر لحیم‌کاری بازتابی
  • بدون هالوژن، مطابق با RoHS
  • تماس‌های با روکش طلا برای انتقال سیگنال پایدار


انواع بیشتر برای مراجعه:

?

مزایای محصول

  1. قفل فلیپ ZIF قابل اعتماد، به طور موثر از بیرون آمدن FPC در اثر لرزش جلوگیری می‌کند (نقطه درد خرابی مکرر کانکتورهای ارزان قیمت را حل می‌کند)
  2. ارتفاع باریک H5.9، ایده‌آل برای محدودیت‌های فضای داخلی دستگاه‌های نازک
  3. قابلیت اطمینان لرزشی سخت تأیید شده، مناسب برای سناریوهای شوک بالا در خودرو
  4. بسته‌بندی نوار قرقره استاندارد، سازگار مستقیم با دستگاه قرارگیری خودکار SMT
  5. سازگاری دسته‌ای پایدار، نرخ خرابی کمتر نسبت به کانکتورهای ارزان قیمت عمومی


سناریوهای کاربرد

الکترونیک داخلی خودرو

نمایشگر روی برد،

تبلت،

نوت‌بوک،

دستگاه پوشیدنی هوشمند،

دستگاه قابل حمل پزشکی،

پنل لمسی صنعتی،

ماژول کنترل خانه هوشمند


بسته‌بندی

  • نوار و قرقره (قرقره): نوار حامل برجسته استاندارد، مناسب برای دستگاه‌های برداشت و قرارگیری خودکار SMT، مستقیماً روی خط تولید مشتری برای مونتاژ انبوه بارگذاری می‌شود.
  • لوله (بسته‌بندی لوله‌ای): بسته‌بندی لوله‌ای پلاستیکی، عمدتاً برای نمونه‌های اولیه، اجراهای آزمایشی دسته‌ای کوچک، یا سناریوهای مونتاژ دستی.

?

?

زمان تحویل

  • سفارش نمونه: 3 روز کاری
  • سفارش تولید انبوه: 1-3 هفته، بسته به مقدار و الزامات سفارشی


گواهینامه‌های کارخانه و خدمات سفارشی

  • گواهینامه‌ها: RoHS، REACH، UL94V-0
  • MOQ: MOQ پایین برای سفارشات انبوه
  • سیاست نمونه: نمونه‌های رایگان موجود، تحویل سریع نمونه
  • خدمات سفارشی: تعداد پین سفارشی، ضخامت آبکاری، ساختار قفل اصلاح شده، نسخه غیر ZIF، علامت‌گذاری سفارشی موجود است.


راهنمای انتخاب مشتری

  1. تعداد پین را تأیید کنید: 30 پین/40 پین/50 پین، گام ثابت 0.5 میلی‌متر
  2. انتخاب قفل: فلیپ‌تاپ ZIF برای درج/خروج مکرر FPC؛ غیر ZIF برای مونتاژ ثابت
  3. ارتفاع: این مدل دارای ارتفاع پشته ثابت H5.9 میلی‌متر است
  4. محیط کار: اگر محصول شما با الزامات لرزش مداوم روبرو است، این نسخه را انتخاب کنید
  5. لحیم‌کاری: فقط برای فرآیند بازتابی SMT؛ لحیم‌کاری دستی توصیه نمی‌شود

?

?


سوالات متداول


1. آیا می‌توانم سفارش نمونه داشته باشم؟
بله، ما از سفارشات نمونه برای تست و بررسی کیفیت استقبال می‌کنیم. نمونه‌های مخلوط قابل قبول هستند.


2. آیا می‌توانید محصولات خود را مطابق با تقاضای ما بسازید؟
بله، مشخصات محصولات را می‌توان سفارشی کرد اگر بتوانید MOQ ما را برآورده کنید.


3. چگونه کیفیت محصولات خود را تضمین کنیم؟
1) ما قول می‌دهیم که ظرف 30 روز از مشکل کیفیت، به شما بازپرداخت خواهیم داد.

2) بازرسی دقیق در طول تولید.

3) بازرسی نمونه‌گیری دقیق از محصولات قبل از حمل و نقل، و بسته‌بندی کامل محصول تضمین شده است.


4. گواهینامه‌های محصول ما چیست؟
ISO9001 و برخی دیگر از گواهینامه‌های ROHS.


5. چه مدت می‌توانم کالا را دریافت کنم؟
بیشتر کالاها در انبار موجود هستند؛ زمان تحویل حدود 1-5 روز پس از دریافت پرداخت است. برای الزامات سفارشی، زمان کمی طولانی‌تر خواهد بود، همانطور که تأیید کردیم.


6. از چه نوع لجستیکی برای تحویل استفاده می‌کنید؟
ما عمدتاً کالاها را توسط DHL، UPS، FEDEX، EMS و سایر خدمات پیک تحویل می‌دهیم. ما مقرون به صرفه‌ترین لجستیک را برای مشتریان انتخاب خواهیم کرد. همچنین کالاهای تحویل گرفته شده توسط فورواردر شما پشتیبانی می‌شوند.


7. چرا باید از ما خرید کنید؟
ما 16 سال تجربه در صنعت داریم. ما با هزاران شرکت همکاری کرده‌ایم. کیفیت محصول قابل اعتماد است.


8. شرکت شما عمدتاً چه محصولاتی را می‌فروشد؟
محصولات اصلی شرکت ما شامل کانکتورهای FFC/FPC / کانکتور Wafer / کانکتور سیم کارت / کانکتور کارت حافظه / کانکتور USB / کانکتور Type C / کانکتور HDMI / سری RJ45 / کانکتور B به B و کانکتورهای هدر پین و غیره است.
