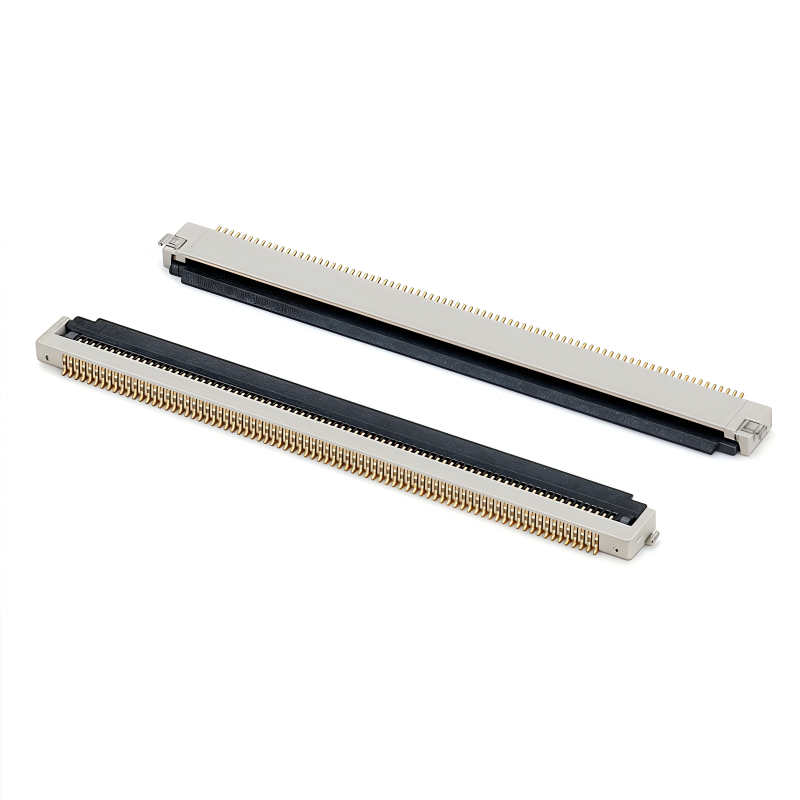

کانکتورهای FFC/FPC با پوشش فلیپ 0.5 میلی‌متری H1.8 با 80 پین ZIF، 50 ولت 500 ولت -20 تا +85 درجه سانتی‌گراد 505110 505110-8091

کانکتور FFC/FPC با گام 0.5 میلی‌متر و 80 پین ZIF از نوع فلیپ، ارتفاع انباشته H1.8 میلی‌متر، طراحی دوگانه، -20 تا +85 درجه سانتی‌گراد، بسته‌بندی قرقره SMT، جایگزین مستقیم Molex 505110-8091، برای اتصال کابل PCB نمایشگر، اینترنت اشیا و دستگاه‌های هوشمند.

نکات برجسته محصول

• جفت‌گیری کور و خودتراز: محفظه قطبی + زبانه هدایت کابل از درج معکوس جلوگیری کرده و افست جزئی مونتاژ را جبران می‌کند و از آسیب دیدن پین در حین مونتاژ دستی یا خودکار جلوگیری می‌کند.
• انتقال سیگنال با سرعت بالا: ساختار دوگانه تماس، امپدانس تماس پایدار را تضمین می‌کند، از انتقال سیگنال LVDS با سرعت بالا برای ماژول‌های نمایشگر پشتیبانی می‌کند.
• ارتفاع کم جفت‌گیری شده: ارتفاع انباشته H1.8 میلی‌متر، پروفیل فوق‌العاده باریک برای مطابقت با الزامات انباشتگی فشرده PCB.

مشخصات فنی

بیانیه برند سازگار / جایگزین

این کانکتور FFC/FPC ZIF فلیپ 80 پین 0.5 میلی‌متری جایگزین مستقیم سری Molex 505110، شماره قطعه 505110-8091 است. همان فوت پرینت، پین اوت و ابعاد مکانیکی؛ جایگزینی مستقیم PCB بدون بازطراحی PCB.

ویژگی‌های محصول

1. طراحی قفل فلیپ جلویی ZIF، نیروی درج صفر برای درج کابل FFC/FPC.
2. ترمینال تماس دوگانه پایین، سطح تماس خود تمیز شونده، اتصال پایدار در برابر لرزش.
3. قطبش ضد عدم تراز داخلی، خطر مونتاژ معکوس را از بین می‌برد.
4. فضای رزرو شده برای برداشتن و قرار دادن خلاء، کاملاً سازگار با تولید SMT.
5. پروفیل فوق‌العاده کم H1.8 میلی‌متر، فضای عمودی را برای دستگاه‌های باریک ذخیره می‌کند.

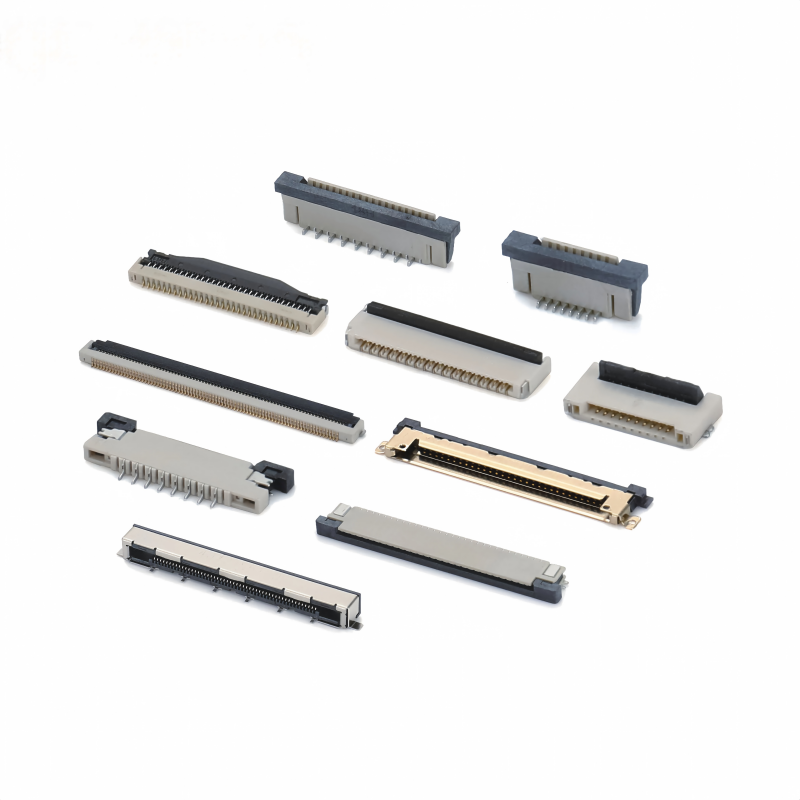

انواع بیشتر برای مراجعه:

مزایای محصول

1. جایگزین مقرون به صرفه: سازگار پین به پین با Molex 505110-8091، زمان تحویل کوتاه‌تر، کاهش هزینه BOM.
2. پایداری سیگنال قوی: ساختار تماس دوگانه خطر خرابی متناوب را برای سیگنال نمایشگر کاهش می‌دهد.
3. محدوده دمایی گسترده: عملکرد پایدار برای دستگاه‌های مصرفی و صنعتی سبک.
4. سفارشی‌سازی کارخانه: پشتیبانی از تعداد پین‌های مختلف، ضخامت آبکاری و سفارشی‌سازی رنگ محفظه.
5. آماده کامل SMT: بسته‌بندی نوار قرقره، مستقیماً روی دستگاه برداشتن و قرار دادن خودکار اجرا می‌شود.

سناریوهای کاربرد

ماژول‌های نمایشگر LCD / OLED

دستگاه‌های اینترنت اشیا، خانه هوشمند

لپ‌تاپ NB

ترمینال‌های دستی GPS

تجهیزات قابل حمل پزشکی

ماژول‌های دوربین کوچک

صفحه نمایش کوچک خودرو.

روش بسته‌بندی

• نوار و قرقره (قرقره): نوار حامل برجسته استاندارد، مناسب برای دستگاه‌های برداشتن و قرار دادن خودکار SMT، مستقیماً روی خط تولید مشتری برای مونتاژ انبوه بارگذاری می‌شود.
• لوله (بسته‌بندی لوله‌ای): بسته‌بندی لوله پلاستیکی، عمدتاً برای نمونه‌های اولیه، اجراهای آزمایشی در دسته‌های کوچک، یا سناریوهای مونتاژ دستی.

گواهینامه کارخانه و خدمات سفارشی

گواهینامه‌ها: ISO9001، RoHS، REACH.

MOQ و سیاست نمونه: نمونه‌های رایگان موجود، تحویل سریع نمونه.

خدمات سفارشی: پین سفارشی، ضخامت آبکاری طلا، جنس محفظه و رنگ در صورت درخواست.

راهنمای انتخاب مشتری

1. تأیید گام 0.5 میلی‌متر، تعداد کل پین 80، جهت فلیپ ZIF (فلیپ جلویی).
2. تأیید ارتفاع انباشته H1.8 میلی‌متر، سازگار با ضخامت کابل FFC 0.3 میلی‌متر.
3. بررسی کنید که فوت پرینت PCB با 505110-8091 مطابقت دارد اگر Molex را جایگزین می‌کنید.
4. الزامات دمای عملیاتی و سرعت سیگنال را برای کاربرد نمایشگر تأیید کنید.
5. بسته‌بندی قرقره برای تولید انبوه SMT؛ برای نسخه پین سفارشی با ما تماس بگیرید.

سوالات متداول

1. آیا می‌توانم سفارش نمونه داشته باشم؟
بله، ما از سفارشات نمونه برای تست و بررسی کیفیت استقبال می‌کنیم. نمونه‌های مخلوط قابل قبول هستند.

2. آیا می‌توانید محصولات خود را مطابق با تقاضای ما بسازید؟
بله، مشخصات محصولات در صورت برآورده کردن MOQ ما قابل سفارشی‌سازی است.

3. چگونه کیفیت محصولات خود را تضمین می‌کنید؟
1) ما قول می‌دهیم که ظرف 30 روز از بروز مشکل کیفی، به شما بازپرداخت خواهیم داد.

2) بازرسی دقیق در طول تولید.

3) بازرسی نمونه‌برداری دقیق از محصولات قبل از حمل و نقل، و بسته‌بندی سالم محصول تضمین می‌شود.

4. گواهینامه‌های محصول ما چیست؟
ISO9001 و برخی دیگر از گواهینامه‌های ROHS.

5. چه مدت می‌توانم کالا را دریافت کنم؟
بیشتر کالاها در انبار موجود هستند؛ زمان تحویل حدود 1-5 روز پس از دریافت پرداخت است. برای الزامات سفارشی، زمان کمی طولانی‌تر خواهد بود، همانطور که تأیید کردیم.

6. از چه نوع لجستیکی برای تحویل استفاده می‌کنید؟
ما عمدتاً کالاها را با DHL، UPS، FEDEX، EMS و سایر خدمات پیک تحویل می‌دهیم. ما مقرون به صرفه‌ترین لجستیک را برای مشتریان انتخاب خواهیم کرد. همچنین کالاهای تحویل گرفته شده توسط فورواردر شما پشتیبانی می‌شود.

7. چرا باید از ما خرید کنید؟
ما 16 سال سابقه صنعت داریم. ما با هزاران شرکت همکاری کرده‌ایم. کیفیت محصول قابل اعتماد است.

8. شرکت شما عمدتاً چه محصولاتی را می‌فروشد؟
محصولات اصلی شرکت ما شامل کانکتورهای FFC/FPC / کانکتور Wafer / کانکتور سیم کارت / کانکتور کارت حافظه / کانکتور USB / کانکتور Type C / کانکتور HDMI / سری RJ45 / کانکتور B به B و کانکتورهای هدر پین و غیره است.
