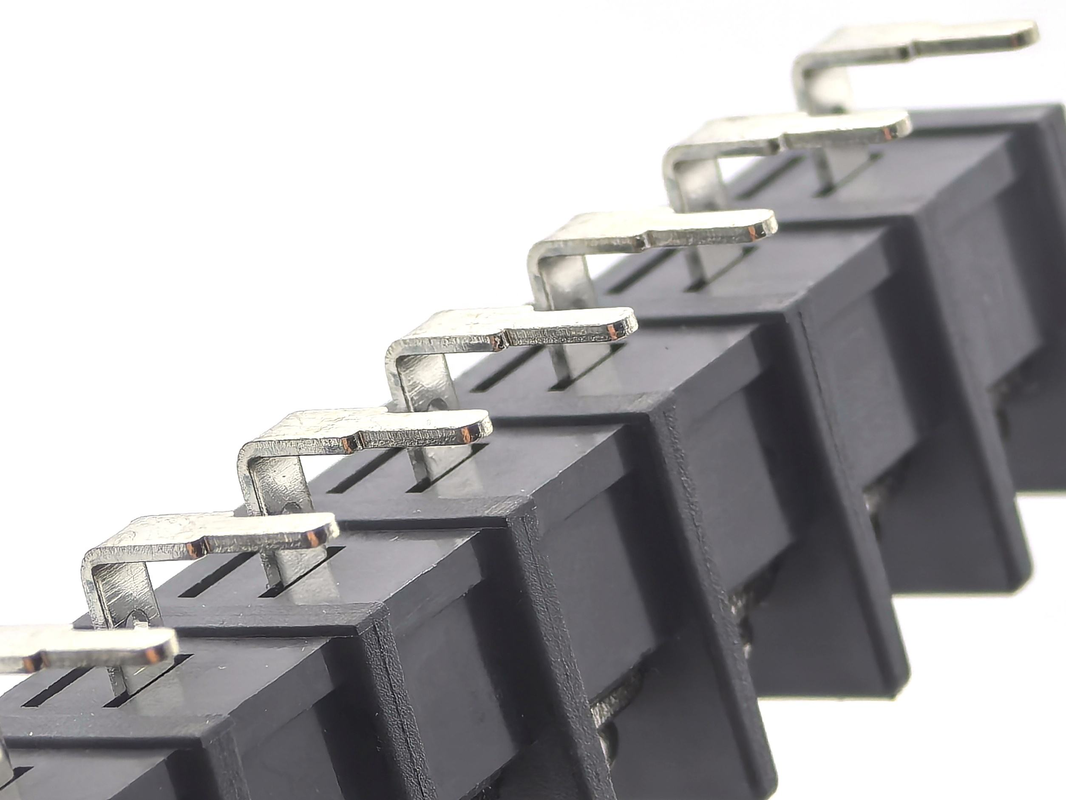

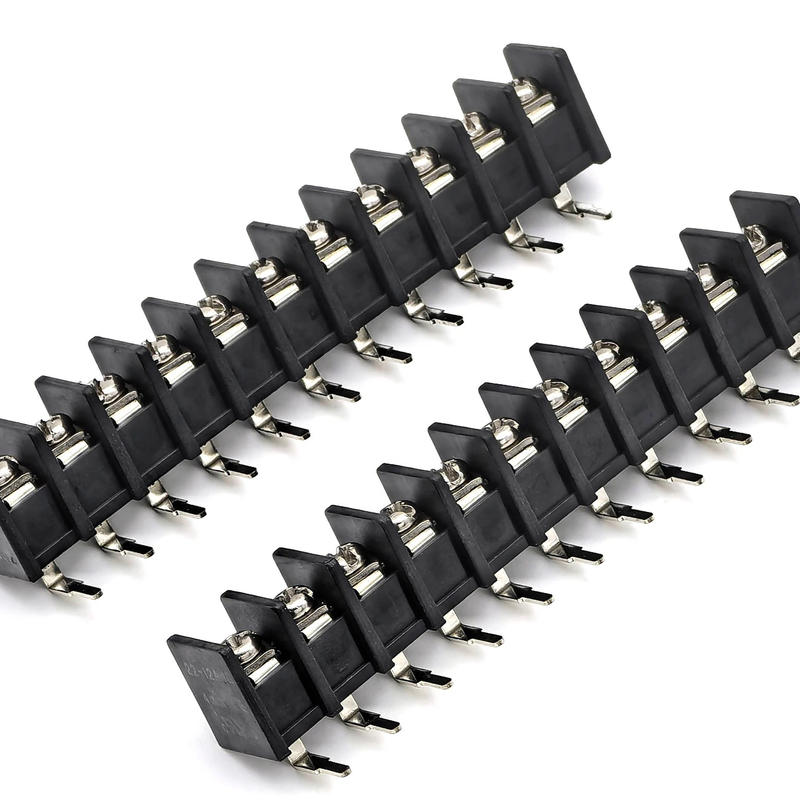

ترمینال‌های بلاک میله‌ای با گام 9.5 میلی‌متر، DIP زاویه 90 درجه، مشکی، 11 پین، جنس PA66، 300 ولت، 25 آمپر

9.5mm Pitch Barrier ترمینال بلوک 90 درجه DIP سیاه 11P PA66 ماده 300V 25A

برجسته

• 9.5mm pitch، 11-position DIP 90-degree through-hole barrier terminal block، سیاه PA66 UL94V-0 خانه
• 300V / 25A درجه بندی مداوم، گیربکس پیچ بسته سیم برای سیم کشی PCB با قدرت بالا
• جداسازی مانع فیزیکی بین قطب ها برای جلوگیری از خطر arc-over & short-circuit
• تماس های مس نقره ای، رسانایی پایدار، ضد اکسید برای عمر طولانی
• ردپای استاندارد DIP، متناسب با مجموعه SMT / سوراخ سوراخ؛ مطابق با RoHS و REACH

توضیحات محصول

پارامترهای مکانیکی عمومی

ویژگی های مواد و الکتریکی

راهنمای محیط زیست و جوش

ویژگی محصول

1. ساختار عایق بندی مانع: تقسیم فیزیکی بین قطب های مجاور، به حداقل رساندن خطر کوتاه مدت و قوس در حالت کار با قدرت بالا
2. پین های DIP با زاویه راست 90 درجه: عمودی در PCB، دسترسی افقی به سیم، صرفه جویی در فضای بالای صفحه
3. PA66 UL94V-0 پوشش ضد شعله، مقاومت فوق العاده در برابر ضربه های حرارتی و مکانیکی
4. تماس مس نقره ای و پیچ فولادی نیکل: مقاومت تماس کم، ضد خوردگی، نیروی فشرده سازی پایدار در محیط لرزش
5. پایان پیچ کلیمپ: سیم محکم / محکم را قبول می کند، آسان در زمینه مونتاژ و نگهداری
6. پیکربندی ثابت 11 پین برای یکپارچه سازی سیگنال قدرت چند حلقه ای؛ تعداد قطب قابل تنظیم در دسترس است
7. مواد اولیه سازگار با RoHS، با الزامات جهانی محیط زیست صنعتی مطابقت دارد

مزیت محصول

1. ارتقاء ایمنی: دیوار مانع داخلی مانع از خزیدن و قوس بیش از حد امن تر از بلوک های پایانی غیر مانع معمولی برای مدار های چند کانال جریان بالا
2. بهینه سازی بدنه بلند 11 پین: طراحی یک قطعه 11 موقعیت، بدون جفت کردن بلوک های کوتاه متعدد؛ کاهش اثر PCB و میزان خطای مونتاژ
3. قفل مقاوم به لرزش: کلاچ پیچ M3 فشار سیم ثابت را حفظ می کند، مناسب برای تجهیزات با شوک و ارتعاش مداوم
4. راه حل مقرون به صرفه با قدرت بالا: 25یک عملکرد مداوم بدون هزینه های اضافی بیش از حد، عملکرد تعادل و بودجه BOM
5. سازگار با مونتاژ: طرح استاندارد 90 درجه DIP pin، سازگار با خطوط تولید جریان اصلی جوش موج؛ نیازی به لامپ های خاص نیست
6. ثبات عرضه: تولید داخلی، پشتیبانی از سفارشات حجم، تایید ترسیم برای اصلاحات سفارشی

درخواست

• صفحه های PCB کنترل صنعتی
• منبع برق سوئیچینگ و واحد های قدرت راننده LED
• تجهیزات اتوماسیون و ماژول های کنترل رله
• ابزار و تجهیزات اندازه گیری
• صفحه کنترل کمکی انرژی جدید
• لوازم الکتریکی خانگی با قدرت بالا
• توزیع قدرت چند حلقه ای داخلی کابینت

گزینه های سفارشی سازی

1. تایید ردپای PCB: قبل از تولید انبوه، بررسی کنید که طرح پین DIP 90 درجه با پد PCB شما مطابقت دارد.
2. کاهش جریان: هنگامی که دمای محیط بیش از 85 درجه سانتیگراد باشد، کاهش جریان کاری کمتر از 20A.
3. انتخاب سیم: برای کار با بار کامل نزدیک به 25A از سیم 12-14AWG استفاده کنید؛ از حداکثر برش قطری سیم تجاوز نکنید.
4. کنترل گشتاور: پیچ را در 0.5 N · m محکم کنید؛ چرخش بیش از حد خانه PA66 را ترک می کند، چرخش پایین باعث اتصال و تولید گرما می شود.
5. اگر 11 پین با پروژه شما مطابقت نداشته باشد: ما از نسخه های جایگزین شماره قطب 2P-24P از این سری پشتیبانی می کنیم.
6. برای سناریوهای ارتعاش بالا: ضخامت پیچ را پس از کار طولانی مدت به عنوان نگهداری معمول بررسی کنید.

مراحل فرآیند سفارشی

1. جمع آوری الزامات → 2. ارزیابی فنی و نقل قول → 3. بررسی و تأیید نقشه 3D → 4. قالب / ابزار و نمونه اولیه → 5. آزمایش نمونه (رابط R ، حفظ ، جریان مجدد) و تأیید → 6.تولید انبوه → 7. آخرين QC و محموله

خدمات ما

در دسترس بودن نمونه و سیاست

نمونه ها به صورت رایگان به مشتریان ما در صورت درخواست آنها ارسال می شوند، تا زمانی که آنها مایل به پرداخت هزینه حمل و نقل باشند، یا ما می توانیم هزینه حمل و نقل را برای برخی از مشتریان قدیمی از طرف ما نیز پرداخت کنیم،یا مشتری می تواند حمل و نقل را از پیش پرداخت کند، و ما می توانیم نمونه ها را با کوریور خود نیز ارسال کنیم.

ضمانت ها/ضمانت ها/شرایط و مقررات

ما تضمین کیفیت محصول را ارائه می دهیم.
15 روز تحویل سریع تضمین شده
شرایط پرداخت شامل T / T است، اما مشمول مذاکره است، مانند L / C، PayPal، Western Union و بیشتر.

خدمات پس از فروش

ما خدمات عالی را از طریق شبکه ی دفاتر و دفتر مرکزی ارائه می دهیم.
لطفا با بخش فروش بازاریابی ما تماس بگیرید یا از طریق تلفن یا ایمیل، یا اگر مناسب باشد، به دفتر ما مراجعه کنید.
ما علاوه بر خدمات دوستانه، رقابتی ترین قیمت ها و برنامه های انعطاف پذیر را ارائه می دهیم.

سوالات عمومی

سوال: مقدار تولید شما چقدر است؟

A: MOQ ما معمولا به 1000 پی سی می رسد، اما ما مقدار سفارش کوچک را برای آزمایش قبول می کنیم.

س: می تونم از کارخانه شما دیدن کنم؟

A: به بازدید از کارخانه ما خوش آمدید و ما فرآیند تولید حرفه ای خود را به شما نشان می دهیم و امیدواریم که بتوانیم با شما همکاری طولانی مدت داشته باشیم.

سوال: زمان نمونه و زمان تحویل شما چقدر است؟

A: 7 روز برای نمونه ها و 15-20 روز برای تولید انبوه.

س: چگونه می توانم کالاهایم را بازرسی کنم؟

ج: شما می توانید با بازدید از کارخانه، یا از شخص ثالث برای بررسی، یا با بررسی عکس، بررسی کنید.

س: هزینه حمل به کشور من چقدر است؟

ج: حمل و نقل توسط شرکت حمل و نقل بر اساس وزن ناخالص و CBM شما انجام می شود.

سوال: از کجا بدونم که سفارشم رو فرستاده؟

A: شماره ردیابی ((DHL ، UPS ، FedEx ، TNT ، EMS ، و غیره) ، بلیط حمل و نقل هوایی یا B / L از طریق دریا به محض ارسال کالا به شما ارسال می شود. ما همچنین تحویل را دنبال می کنیم و شما را آگاه می کنیم.خدمات پس از فروش مفید ارائه می شودما از چيزي که شما مي فروشيد حمايت مي کنيم

س: آیا می توانم محصولات شخصی / سفارشی را بسازم؟

 ج: البته، فقط نقشه یا نمونه خود را به ما بفرستید.
