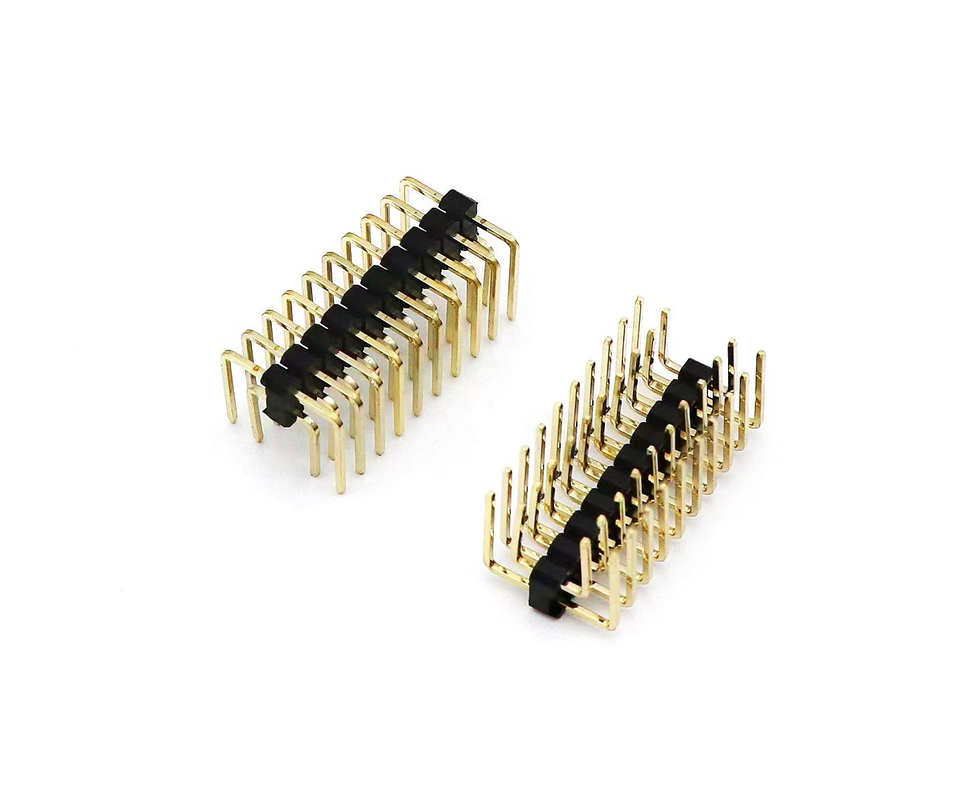

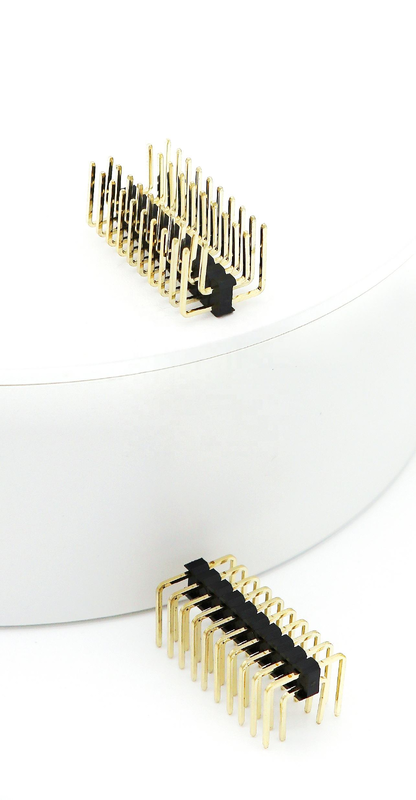

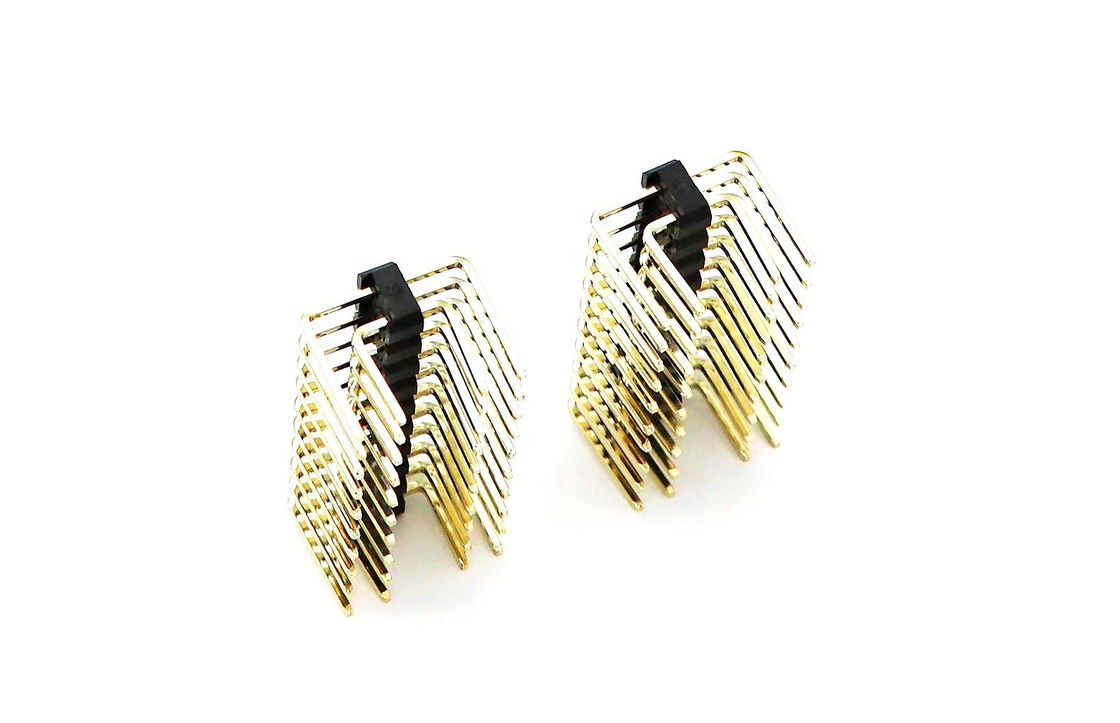

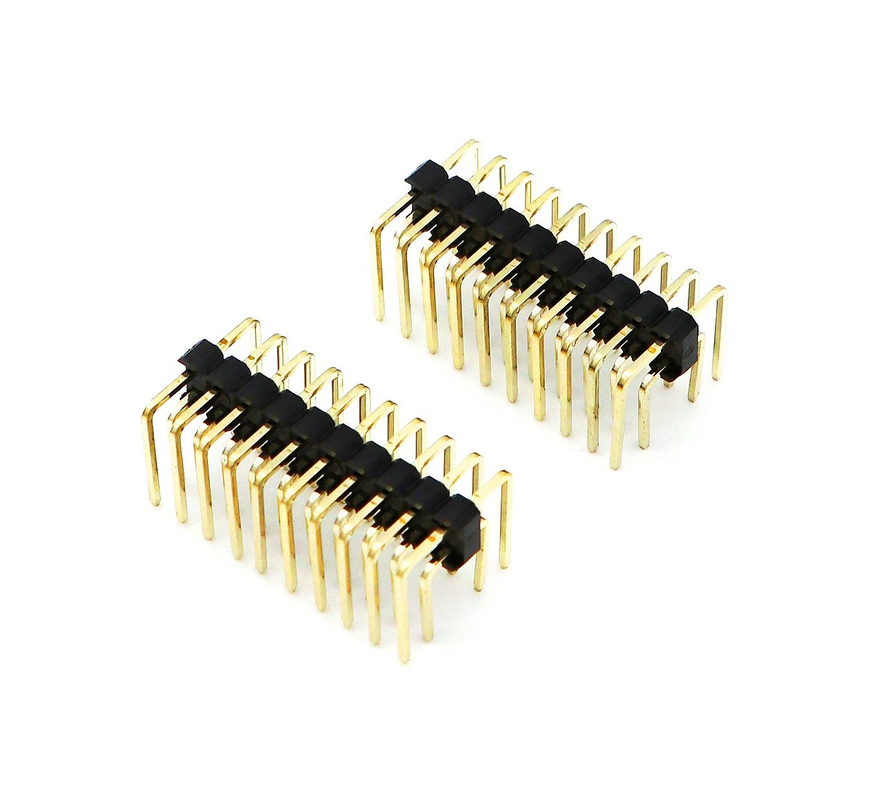

2.54mm Pitch Male Pin Header دو ردیف PCB زاویه راست نایلون SQ0.64mm H2.5mm 2*1P-2*40P

هدر پین نری 2.54 میلی‌متری دو ردیفه زاویه راست PCB نایلون SQ0.64 میلی‌متری H2.5 میلی‌متری 2*1P-2*40P

نکات برجسته

• گام استاندارد 2.54 میلی‌متری، طراحی دو ردیفه زاویه راست 90 درجه، ارتفاع عایق H2.5 میلی‌متری، پین مربعی SQ0.64 میلی‌متری برای پایداری مکانیکی بالا
• محدوده تعداد پین گسترده: 21P-240P، تعداد پین کاملاً قابل تنظیم برای چیدمان متنوع PCB
• محفظه نایلونی UL94V-0، ضد تغییر شکل در برابر حرارت لحیم‌کاری؛ گزینه‌های آبکاری متعدد برای تنظیم قابلیت اطمینان سیگنال
• پایان‌دهی زاویه راست از طریق سوراخ، نگهداری قوی PCB، ایده‌آل برای اتصال برد به برد / برد به سیم در جهت جانبی
• مطابق با RoHS و REACH، از بسته‌بندی سینی/لوله برای مونتاژ دستی و تولید انبوه پشتیبانی می‌کند

توضیحات محصول

پارامترهای مکانیکی عمومی

مشخصات مواد و الکتریکی

راهنمای محیط و لحیم‌کاری

ویژگی محصول

1. ساختار زاویه راست 90 درجه از طریق سوراخ، جهت جفت‌گیری افقی، مناسب برای چیدمان محفظه با ارتفاع محدود
2. پین کنتاکت مربعی جامد SQ0.64 میلی‌متری، مقاومت خمشی بیشتر نسبت به پین‌های گرد، ضد تاب‌خوردگی در حین مونتاژ و شرایط لرزش
3. محفظه نایلونی UL94V-0، مقاومت حرارتی برجسته، در برابر ذوب شدن در فرآیند لحیم‌کاری موجی مقاوم است
4. انتخاب انعطاف‌پذیر تعداد پین: 21P-240P، برش جزئی در صورت درخواست موجود است
5. پردازش‌های سطح متعدد: آبکاری قلع / فلش طلا / طلای انتخابی در ناحیه جفت‌گیری برای نیازهای قابلیت اطمینان با درجه‌های مختلف
6. پایه‌های لحیم‌کاری پایدار از طریق سوراخ، نیروی نگهدارنده مکانیکی برتر روی PCB در برابر ضربه و لرزش
7. قابل جفت‌گیری با هدر مادگی دو ردیفه 2.54 میلی‌متری و هدر جعبه‌ای رایج در بازار

مزیت محصول

1. طراحی پین مربعی SQ0.64 میلی‌متری: در مقایسه با هدر پین گرد معمولی، استحکام پین را بهبود می‌بخشد، خطر خم شدن پین را در حین درج-خارج کردن و مونتاژ PCB کاهش می‌دهد، نرخ نقص تولید را کاهش می‌دهد.
2. محفظه نایلونی H2.5 میلی‌متری: ارتفاع عایق بهینه شده، موقعیت‌یابی مکانیکی و مقاومت حرارتی را متعادل می‌کند؛ از تورم یا تغییر شکل پلاستیک در تولید انبوه لحیم‌کاری موجی جلوگیری می‌کند.
3. ساختار زاویه راست از طریق سوراخ: نیروی لنگر انداختن قوی‌تری نسبت به هدر نوع SMT روی PCB ارائه می‌دهد؛ مناسب برای تجهیزات با ضربه لرزشی، خطر جدا شدن کانکتور را جلوگیری می‌کند.
4. پوشش کامل محدوده تعداد پین: از پورت‌های تست سیگنال با تعداد پین کم تا اتصال ماژول با تعداد پین بالا، یک مدل نیازهای مختلف BOM را پوشش می‌دهد، چرخه خرید را کوتاه می‌کند.
5. راه حل آبکاری انعطاف‌پذیر: آبکاری قلع برای کالاهای مصرفی حساس به هزینه؛ آبکاری طلای انتخابی برای سناریوهای جفت‌گیری مکرر درجه صنعتی، هزینه و قابلیت اطمینان را متعادل می‌کند.
6. سازگاری بالا: مستقیماً با سوکت‌های مادگی دو ردیفه 2.54 میلی‌متری رایج در بازار جفت می‌شود، بدون نیاز به بازطراحی اضافی برای پروژه‌های PCB موجود.

کاربرد

• برد کنترل صنعتی و ماژول‌های جانبی PLC
• سخت‌افزار تعبیه‌شده، گیت‌وی IoT و ماژول‌های سنسور
• PCBA تجهیزات کمکی پزشکی
• واحدهای کنترل خانه هوشمند
• ماژول‌های کمکی الکترونیکی داخلی خودرو
• ابزارهای تست و اندازه‌گیری
• تجهیزات ترمینال ارتباطی
• اتصال سیگنال رباتیک

گزینه‌های سفارشی‌سازی

1. تأیید تعداد پین: تعداد پین مورد نیاز دقیق را تأیید کنید (21P-240P). در صورت نیاز به برش جزئی / تغییر طول ویژه با ما تماس بگیرید.
2. بررسی جهت: این مدل زاویه راست را انتخاب کنید زمانی که کانکتور جفت‌شونده نیاز به ورودی جانبی دارد؛ هدر نوع مستقیم را برای جفت‌گیری در جهت بالا انتخاب کنید.
3. انتخاب آبکاری:
   • حساس به هزینه، جفت‌گیری چند بار: آبکاری قلع را انتخاب کنید
   • جفت‌گیری و جدا کردن مکرر، محیط مرطوب / صنعتی: آبکاری فلش طلا یا طلای انتخابی را انتخاب کنید
4. نکته چیدمان PCB: فضای خالی از طریق سوراخ مطابق با پین مربعی 0.64 میلی‌متری را رزرو کنید؛ به نقشه پد PCB ارائه شده ما مراجعه کنید.
5. فرآیند مونتاژ: از لحیم‌کاری موجی برای تولید انبوه استفاده کنید؛ پارامتر دما-زمان لحیم‌کاری را به دقت دنبال کنید تا از آسیب به محفظه نایلونی جلوگیری شود.
6. قطعه جفت‌شونده: باید با هدر مادگی دو ردیفه 2.54 میلی‌متری جفت شود؛ قبل از نهایی کردن BOM، گام، فاصله ردیف و ابعاد پین را تأیید کنید.

مراحل فرآیند سفارشی

1. جمع‌آوری الزامات → 2. ارزیابی فنی و قیمت‌گذاری → 3. بررسی و تأیید نقشه سه‌بعدی → 4. قالب / ابزار و نمونه اولیه → 5. تست نمونه (تماس R، نگهداری، بازجوش) و تأیید → 6. تولید انبوه → 7. کنترل کیفیت نهایی و حمل و نقل.

خدمات ما

در دسترس بودن نمونه و سیاست

نمونه‌ها به صورت رایگان در اختیار مشتریان ما قرار می‌گیرند، به شرطی که مایل به پرداخت هزینه حمل و نقل باشند، یا ما می‌توانیم هزینه حمل و نقل را برای برخی از مشتریان قدیمی از طرف خودمان پرداخت کنیم، یا مشتری می‌تواند هزینه حمل و نقل را از قبل پرداخت کند و ما می‌توانیم نمونه‌ها را با پیک خودمان نیز ارسال کنیم.

ضمانت‌ها/گارانتی‌ها/شرایط و ضوابط

ما تضمین کیفیت محصول را ارائه می‌دهیم.
تحویل سریع 15 روزه تضمین شده است.
شرایط پرداخت شامل T/T است، اما قابل مذاکره است، مانند L/C، PayPal، Western Union و موارد دیگر.

خدمات پس از فروش

ما از طریق شبکه دفاتر و دفتر مرکزی خود خدمات عالی ارائه می‌دهیم.
لطفاً از طریق تلفن یا ایمیل با بخش فروش بازاریابی ما تماس بگیرید، یا در صورت امکان، از دفتر ما بازدید کنید.
علاوه بر خدمات دوستانه، ما رقابتی‌ترین قیمت‌ها و زمان‌بندی انعطاف‌پذیر را ارائه می‌دهیم.

سوالات متداول

س: MOQ شما چیست؟

پاسخ: MOQ ما معمولاً 1000 عدد است، اما ما مقادیر سفارش کوچک را برای آزمایش می‌پذیریم.

س: آیا می‌توانم از کارخانه شما بازدید کنم؟

پاسخ: به بازدید از کارخانه ما خوش آمدید، و ما فرآیند تولید حرفه‌ای خود را به شما نشان خواهیم داد و امیدواریم که همکاری طولانی‌مدت با شما داشته باشیم.

س: زمان نمونه شما چقدر است؟ زمان تحویل شما چقدر است؟

پاسخ: 7 روز برای نمونه‌ها و 15-20 روز برای تولید انبوه. این بستگی به مقدار دارد.

س: چگونه کالاهایم را بازرسی کنم؟

پاسخ: شما می‌توانید با بازدید از کارخانه، یا درخواست از شخص ثالث برای بازرسی، یا بازرسی تصویری، بازرسی کنید.

س: هزینه ارسال به کشور من چقدر است؟

پاسخ: کرایه توسط شرکت حمل و نقل بر اساس وزن ناخالص و CBM شما ارائه می‌شود.

س: چگونه بفهمم که سفارش من ارسال شده است؟

پاسخ: شماره پیگیری (DHL، UPS، FedEx، TNT، EMS و غیره)، بارنامه هوایی، یا بارنامه دریایی به محض ارسال کالا برای شما ارسال می‌شود. ما همچنین تحویل را پیگیری می‌کنیم و شما را در جریان می‌گذاریم. خدمات پس از فروش مفید ارائه می‌شود. ما از آنچه می‌فروشید پشتیبانی می‌کنیم.

س: آیا می‌توانم محصولات شخصی‌سازی شده/سفارشی بسازم؟

 پاسخ: حتماً، فقط نقشه یا نمونه خود را برای ما ارسال کنید.
