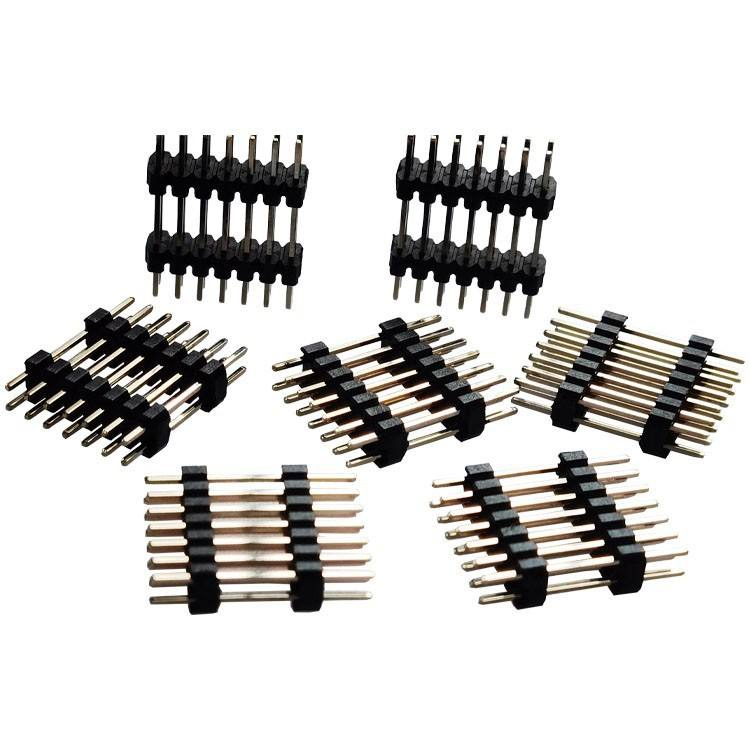

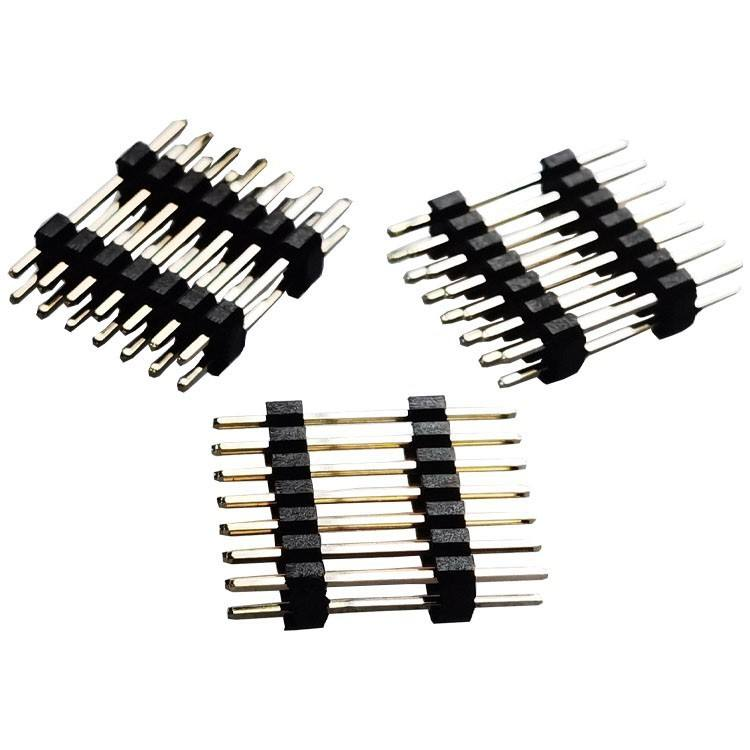

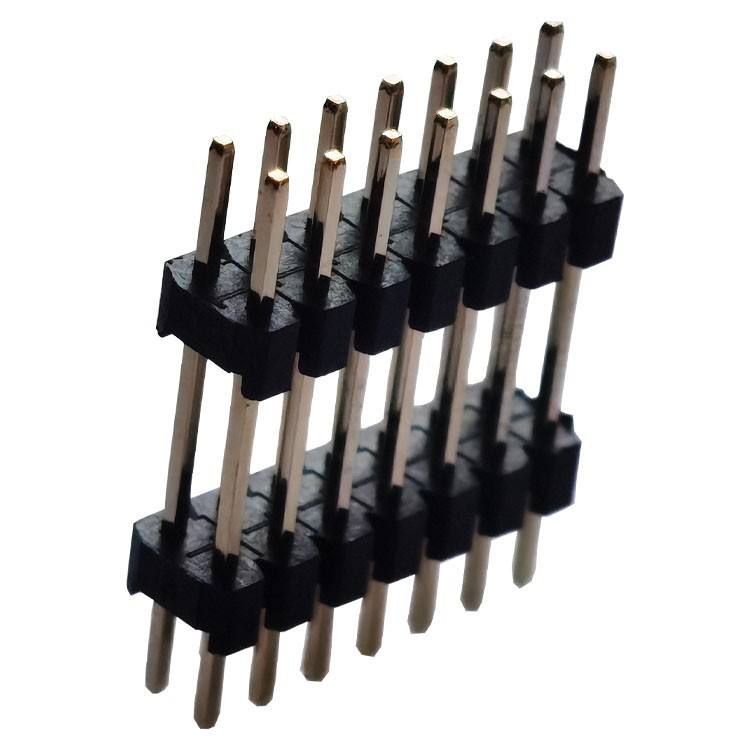

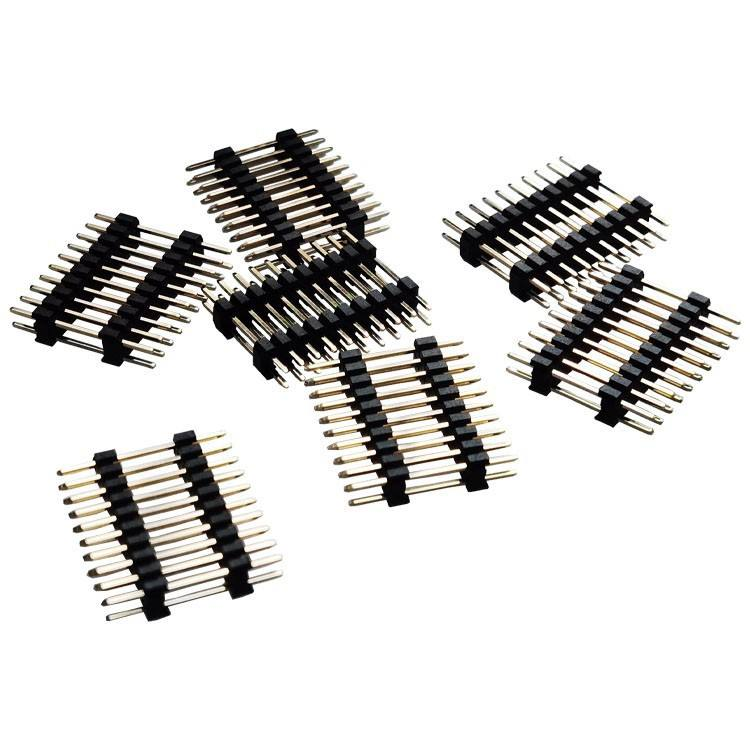

پین هدر مادگی/نری دو ردیفه با گام 2.0 میلی‌متر، 2-40 پین، روکش طلا برای PCBA

هدر پین زنانه/مردانه دو ردیفه با گام 2.0 میلی‌متر، 2-40 پین، روکش طلا برای PCBA

نکات برجسته

• گام دو ردیفه 2.0 میلی‌متر، تعداد پین قابل تنظیم 2-40P، هر دو نسخه نر و ماده برای اتصال برد به برد PCBA موجود است
• نقاط تماس با روکش طلای انتخابی، مقاومت تماس پایین، ضد اکسیداسیون برای پایداری سیگنال طولانی مدت
• محفظه PA6T با دمای بالا UL94V-0، پشتیبانی از پردازش لحیم‌کاری موجی و لحیم‌کاری مجدد SMT
• ابعاد فشرده در مقایسه با گام 2.54 میلی‌متر، تعادل بین تراکم و سهولت مونتاژ
• تلرانس گام دقیق ±0.05 میلی‌متر، هم‌ترازی جفت‌گیری خوب، سازگار با سوکت‌های جفت‌گیری اصلی

توضیحات محصول

پارامترهای مکانیکی عمومی

مشخصات مواد و الکتریکی

راهنمای محیط و لحیم‌کاری

ویژگی محصول

• طرح دو ردیفه، گام 2.0 میلی‌متر، محدوده پین قابل تنظیم: 2-40P، مجموعه جفت‌گیری هدر نر و هدر ماده قابل تعویض
• ناحیه تماس با روکش طلا روی لایه سد نیکل، در برابر کدر شدن برای مسیرهای سیگنال با قابلیت اطمینان بالا مقاومت می‌کند
• عایق PA6T با دمای بالا UL94V-0، در برابر چرخه حرارتی لحیم‌کاری مجدد استاندارد مقاومت می‌کند
• جهت‌های نصب متعدد: سوراخ‌کاری عمودی صاف، زاویه راست 90 درجه؛ گزینه نصب سطحی SMT در صورت درخواست
• تلرانس ابعادی گام تنگ، هم‌ترازی جفت‌گیری مداوم را در تولید انبوه PCBA تضمین می‌کند
• موجود در بسته‌بندی تیوب یا نوار و قرقره برای خطوط مونتاژ SMT خودکار
• طول پین سفارشی، ضخامت آبکاری و ارتفاع پلاستیک برای طرح PCBA خاص پروژه پشتیبانی می‌شود

مزیت محصول

1. تراکم صرفه‌جویی در فضا: گام 2.0 میلی‌متر ردپای PCB را در مقایسه با هدر استاندارد 2.54 میلی‌متر کاهش می‌دهد، ایده‌آل برای طرح PCBA فشرده بدون قربانی کردن قابلیت مونتاژ
2. قابلیت اطمینان تماس با روکش طلا: سد نیکل از انتشار فلز پایه جلوگیری می‌کند؛ سطح طلا از اکسیداسیون جلوگیری می‌کند، مناسب برای دستگاه‌هایی که نیاز به عمر طولانی یا اتصال و جدا کردن مکرر دارند
3. مواد سازگار با فرآیند: محفظه PA6T با دمای بالا در برابر تاب برداشتن در حین لحیم‌کاری مجدد/موجی مقاومت می‌کند، نرخ رد PCBA کمتر در تولید انبوه
4. قابلیت تنظیم گسترده: تعداد پین انعطاف‌پذیر 2-40P، اشکال نصب متعدد، طول پین و ضخامت آبکاری سفارشی برای مطابقت با ردپای PCB شما
5. تعادل هزینه و عملکرد: کانکتور همه منظوره برد به برد، زمان تحویل کوتاه برای قطعات استاندارد، MOQ رقابتی برای پروژه‌های OEM

کاربرد

• کنترل صنعتی: ماژول‌های PLC، بردهای رابط سنسور، PCBA گیت‌وی صنعتی
• الکترونیک تعبیه‌شده: کامپیوترهای تک‌برد، اتصال ماژول‌های جانبی
• الکترونیک مصرفی: سخت‌افزار خانه هوشمند، اتصال برد اصلی-فرعی ترمینال IoT
• تجهیزات تست و اندازه‌گیری: اتصالات سیگنال داخلی فیکسچر تست
• الکترونیک کمکی خودرو، بردهای کنترل کمکی پزشکی (فقط مدارهای سطح سیگنال)

گزینه‌های سفارشی‌سازی

1. تعداد پین را تأیید کنید: 2-40P را بر اساس تعداد کانال سیگنال و توان خود انتخاب کنید؛ هدرهای نر و ماده باید هنگام جفت‌گیری با تعداد موقعیت مطابقت داشته باشند
2. سبک نصب را تعیین کنید: عمودی صاف برای چیدمان عمودی؛ زاویه راست 90 درجه برای اتصال PCB به PCB موازی؛ SMT برای طرح نصب سطحی با تراکم بالا
3. آبکاری را مشخص کنید: آبکاری طلا را برای تجهیزات با عمر طولانی / قابلیت اطمینان بالا انتخاب کنید؛ جایگزین با روکش قلع برای پروژه‌های اتصال استاتیک حساس به هزینه موجود است
4. شرایط لحیم‌کاری را بررسی کنید: دمای اوج لحیم‌کاری مجدد را ≤260 درجه سانتی‌گراد /10 ثانیه تأیید کنید تا از تغییر شکل محفظه جلوگیری شود
5. ردپای پد PCB را تأیید کنید: قبل از انتشار PCB، ردپای توصیه شده توسط تامین‌کننده را مطابقت دهید؛ اگر به طول پین یا ارتفاع پلاستیک سفارشی نیاز دارید به ما اطلاع دهید
6. انتخاب بسته‌بندی: نوار و قرقره را برای SMT خودکار انتخاب کنید؛ بسته‌بندی تیوب برای مونتاژ دستی

مراحل فرآیند سفارشی

1. جمع‌آوری الزامات → 2. ارزیابی فنی و قیمت‌گذاری → 3. بررسی و تأیید نقشه سه‌بعدی → 4. قالب / ابزار و نمونه اولیه → 5. تست نمونه (تماس R، نگهداری، لحیم‌کاری مجدد) و تأیید → 6. تولید انبوه → 7. کنترل کیفیت نهایی و حمل و نقل.

خدمات ما

در دسترس بودن نمونه و سیاست

نمونه‌ها به صورت رایگان به مشتریان ما در صورت درخواست ارسال می‌شوند، تا زمانی که مایل به پرداخت هزینه حمل و نقل باشند، یا ما می‌توانیم هزینه حمل و نقل را برای برخی از مشتریان قدیمی از طرف خودمان پرداخت کنیم، یا مشتری می‌تواند هزینه حمل و نقل را از قبل پرداخت کند، و ما می‌توانیم نمونه‌ها را با پیک خود نیز ارسال کنیم.

تضمین‌ها/گارانتی‌ها/شرایط و ضوابط

ما تضمین کیفیت محصول را ارائه می‌دهیم.
تحویل سریع 15 روزه تضمین شده است.
شرایط پرداخت شامل T/T است، اما قابل مذاکره است، مانند L/C، PayPal، Western Union و موارد دیگر.

خدمات پس از فروش

ما از طریق شبکه دفاتر و دفتر مرکزی خود خدمات عالی ارائه می‌دهیم.
لطفاً از طریق تلفن یا ایمیل با بخش فروش بازاریابی ما تماس بگیرید، یا در صورت راحتی، از دفتر ما بازدید کنید.
علاوه بر خدمات دوستانه، ما رقابتی‌ترین قیمت‌ها و زمان‌بندی انعطاف‌پذیر را ارائه می‌دهیم.

سوالات متداول

س: MOQ شما چیست؟

پاسخ: MOQ ما معمولاً 1000 عدد است، اما ما مقادیر سفارش کوچک را برای آزمایش می‌پذیریم.

س: آیا می‌توانم از کارخانه شما بازدید کنم؟

پاسخ: به بازدید از کارخانه ما خوش آمدید، و ما فرآیند تولید حرفه‌ای خود را به شما نشان خواهیم داد، و امیدواریم که همکاری طولانی مدت با شما داشته باشیم.

س: زمان نمونه شما چقدر است؟ زمان تحویل شما چقدر است؟

پاسخ: 7 روز برای نمونه‌ها، و 15-20 روز برای تولید انبوه. این بستگی به مقدار دارد.

س: چگونه کالاهای خود را بازرسی کنم؟

پاسخ: شما می‌توانید با بازدید از کارخانه، یا درخواست از شخص ثالث برای بازرسی، یا بازرسی تصویری، بازرسی کنید.

س: هزینه ارسال به کشور من چقدر است؟

پاسخ: کرایه توسط شرکت حمل و نقل بر اساس وزن ناخالص و CBM شما ارائه می‌شود.

س: چگونه بفهمم که سفارش من ارسال شده است؟

پاسخ: شماره ردیابی (DHL، UPS، FedEx، TNT، EMS و غیره)، بارنامه هوایی، یا بارنامه دریایی (B/L) به محض ارسال کالا برای شما ارسال می‌شود. ما همچنین تحویل را پیگیری می‌کنیم و شما را مطلع نگه می‌داریم. خدمات پس از فروش مفید ارائه می‌شود. ما از آنچه می‌فروشید پشتیبانی می‌کنیم.

س: آیا می‌توانم محصولات شخصی‌سازی شده/سفارشی بسازم؟

 پاسخ: حتماً، فقط نقشه یا نمونه خود را برای ما ارسال کنید.
