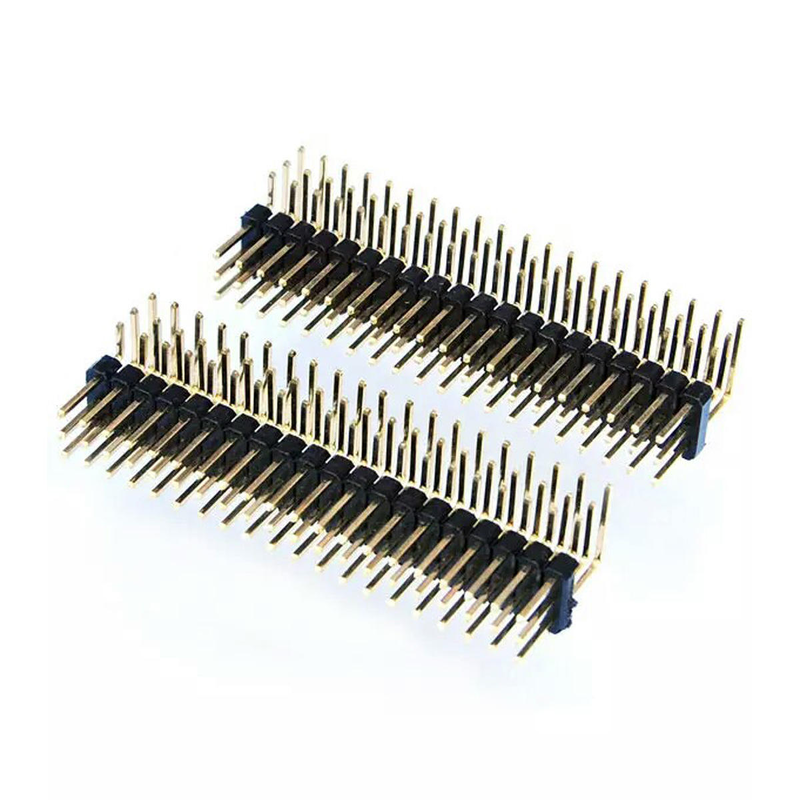

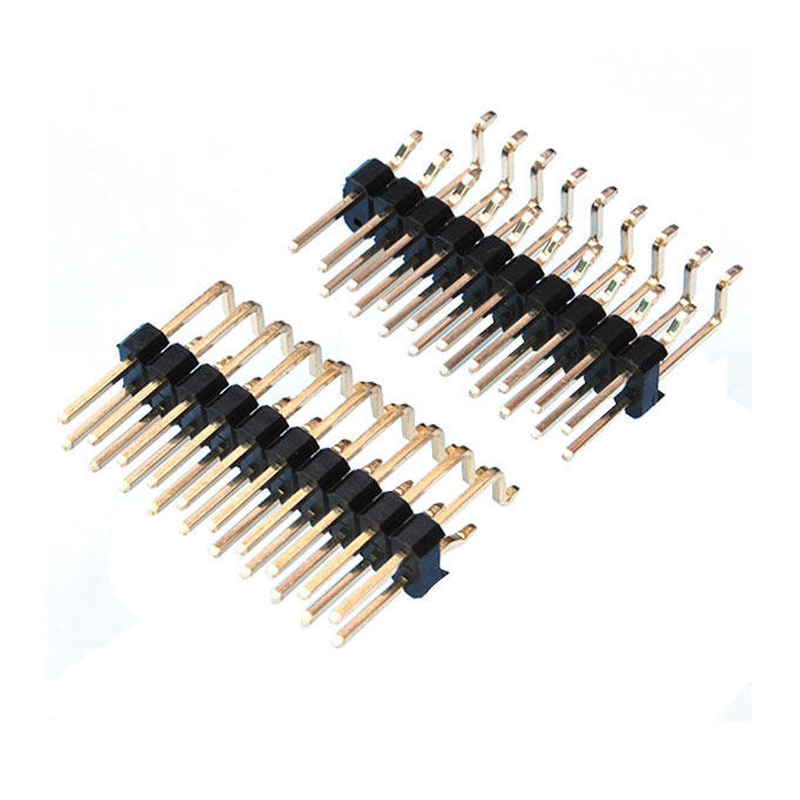

هدر پین PCB ردیف دوگانه 1.0 میلی‌متری پین خمیده SMT زاویه 180 درجه زاویه 90 درجه جنس PBT کنتاکت‌های برنز فسفر طول پین قابل سفارشی‌سازی

هدر پین PCB 1.0 میلی‌متر دو ردیفه پین خمیده SMT 180 درجه 90 درجه مواد PBT کنتاکت‌های برنز فسفر طول پین قابل سفارشی‌سازی

نکات برجسته

• SMT پین خمیده دو ردیفه با گام ریز 1.0 میلی‌متر، پشتیبانی ازاتصال SMT زاویه راست 90 درجه و تخت 180 درجهبرای چیدمان انعطاف‌پذیر PCB
• پایه‌های کنتاکت برنز فسفر، عملکرد فنر پایدار، ضد خستگی برای چرخه‌های اتصال طولانی مدت
• عایق PBT UL94V-0، مقاومت عالی در برابر حرارت لحیم‌کاری مجدد، مناسب برای مونتاژ انبوه لحیم‌کاری مجدد SMT
• کاملاً قابل سفارشی‌سازی: طول پین، تعداد پین، پوشش آبکاری، بسته‌بندی نوار و قرقره موجود است
• کنترل دقیق هم‌سطحی برای انتخاب و قرار دادن SMT، نرخ نقص مونتاژ کمتر برای تولید انبوه

توضیحات محصول

پارامترهای مکانیکی عمومی

مشخصات مواد و الکتریکی

راهنمای محیط و لحیم‌کاری

ویژگی محصول

1. گام ریز 1.0 میلی‌متر دو ردیفه، فضای PCB را برای چیدمان با تراکم بالا صرفه‌جویی می‌کند
2. دو سبک پین خمیده: SMT زاویه راست 90 درجه / تخت 180 درجه، مطابق با نیازهای مختلف چیدمان لبه PCB
3. کنتاکت‌های برنز فسفر: خاصیت ارتجاعی برتر، مقاومت در برابر خستگی فنر تحت لرزش و چرخه دما
4. محفظه ترموپلاستیک PBT UL94V-0، در برابر دمای لحیم‌کاری مجدد SMT استاندارد مقاومت می‌کند
5. هم‌سطحی دقیق برای پایانه‌های SMT، سازگار با تجهیزات انتخاب و قرار دادن خودکار
6. سفارشی‌سازی انعطاف‌پذیر: طول پین، PIN، آبکاری قلع/طلا، گزینه‌های بسته‌بندی نوار و قرقره / لوله
7. مطابق با RoHS و REACH، مطابق با الزامات زیست محیطی الکترونیکی جهانی

مزیت محصول

1. انعطاف‌پذیری چیدمان: پین‌های SMT خمیده دو گزینه‌ای 90 درجه / 180 درجه، چالش‌های اتصال لبه برد محدود به فضا را حل می‌کند، از هزینه حفاری سوراخ عبوری جلوگیری می‌کند
2. قابلیت اطمینان کنتاکت: کنتاکت برنز فسفر به جای برنج معمولی، خطر خستگی فنر کمتر تحت لرزش برای دستگاه‌های درجه صنعتی
3. مناسب برای تولید انبوه: کنترل دقیق هم‌سطحی SMT، سازگار با انتخاب و قرار دادن خودکار و لحیم‌کاری مجدد، کاهش اتصالات لحیم‌کاری بد در تولید انبوه
4. سفارشی‌سازی مقرون به صرفه: طول پین، تعداد پین و آبکاری را مطابق با نیاز BOM تنظیم کنید، نیازی به بازطراحی طرح PCB نیست
5. پایداری حرارتی: محفظه PBT پایداری ابعادی را در طول لحیم‌کاری مجدد حفظ می‌کند، بدون تغییر شکل یا تاول در مقایسه با محفظه‌های پلاستیکی ارزان قیمت

کاربرد

• ماژول‌های کنترل صنعتی و PCB برد سنسور
• دستگاه‌های هوشمند IoT، الکترونیک پوشیدنی
• مجموعه‌های مدار فشرده پزشکی
• واحدهای کمکی الکترونیکی داخلی خودرو
• تجهیزات اندازه‌گیری و تست قابل حمل، ابزار دقیق
• بردهای جانبی ارتباطات، ماژول‌های سیستم تعبیه شده

گزینه‌های سفارشی‌سازی

1. نوع پین خمیده را تأیید کنید: انتخاب کنیدزاویه راست 90 درجه برای اتصال برد جانبی افقی؛ انتخاب کنیدSMT تخت 180 درجه برای نصب سطحی کم‌ارتفاع. زاویه اشتباه باعث عدم تطابق چیدمان PCB می‌شود.
2. تعداد دقیق پین را تعریف کنید: دو ردیفه = 2 × N موقعیت؛ هنگام ارسال استعلام، کل موقعیت‌ها را مشخص کنید.
3. ابعاد طول پین را تأیید کنید: طول پین اتصال و طول دم لحیم SMT هر دو قابل سفارشی‌سازی هستند؛ در صورت موجود بودن، مرجع نقشه را ارائه دهید.
4. آبکاری را انتخاب کنید: آبکاری قلع برای محصولات مصرفی با چرخه اتصال کم؛ آبکاری طلا برای محیط‌های صنعتی مرطوب و با لرزش بالا برای جلوگیری از اکسیداسیون.
5. جفت اتصال را تطبیق دهید: با هدر زنانه دو ردیفه با گام 1.0 میلی‌متر مربوطه جفت کنید؛ ابعاد اتصال را قبل از قفل نهایی BOM تأیید کنید.
6. برای تولید SMT: از بسته‌بندی نوار و قرقره برای مونتاژ خودکار استفاده کنید؛ بسته‌بندی لوله‌ای برای تست نمونه اولیه / دسته‌ای کوچک.

مراحل فرآیند سفارشی

1. جمع‌آوری الزامات → 2. ارزیابی فنی و قیمت‌گذاری → 3. بررسی و تأیید نقشه سه‌بعدی → 4. قالب / ابزار و نمونه اولیه → 5. تست نمونه (مقاومت کنتاکت، نگهداری، لحیم‌کاری مجدد) و تأیید → 6. تولید انبوه → 7. کنترل کیفیت نهایی و حمل و نقل.

خدمات ما

در دسترس بودن و سیاست نمونه

نمونه‌ها به صورت رایگان به مشتریان ما در صورت درخواست ارسال می‌شوند، به شرطی که مایل به پرداخت هزینه حمل و نقل باشند، یا ما می‌توانیم هزینه حمل و نقل را برای برخی از مشتریان قدیمی از طرف خودمان نیز پرداخت کنیم، یا مشتری می‌تواند هزینه حمل و نقل را از قبل پرداخت کند و ما می‌توانیم نمونه‌ها را با پیک خود نیز ارسال کنیم.

ضمانت‌ها/گارانتی‌ها/شرایط و ضوابط

ما تضمین کیفیت محصول را ارائه می‌دهیم.
تحویل سریع 15 روزه تضمین شده است.
شرایط پرداخت شامل T/T است، اما قابل مذاکره است، مانند L/C، PayPal، Western Union و موارد دیگر.

خدمات پس از فروش

خدمات عالی از طریق شبکه دفاتر و دفتر مرکزی ما ارائه می‌شود.
لطفاً با بخش فروش بازاریابی ما از طریق تلفن یا ایمیل تماس بگیرید، یا در صورت امکان، از دفتر ما بازدید کنید.
علاوه بر خدمات دوستانه، ما رقابتی‌ترین قیمت‌ها و زمان‌بندی انعطاف‌پذیر را ارائه می‌دهیم.

سوالات متداول

س: MOQ شما چیست؟

پاسخ: MOQ ما معمولاً 1000 عدد است، اما ما مقادیر سفارش کوچک را برای آزمایش می‌پذیریم.

س: آیا می‌توانم از کارخانه شما بازدید کنم؟

پاسخ: به بازدید از کارخانه ما خوش آمدید، و ما فرآیند تولید حرفه‌ای خود را به شما نشان خواهیم داد و امیدواریم که همکاری طولانی مدت با شما داشته باشیم.

س: زمان نمونه شما چقدر است؟ زمان تحویل شما چقدر است؟

پاسخ: 7 روز برای نمونه‌ها و 15-20 روز برای تولید انبوه. این بستگی به مقدار دارد.

س: چگونه کالاهایم را بازرسی کنم؟

پاسخ: شما می‌توانید با بازدید از کارخانه، یا درخواست از شخص ثالث برای بازرسی، یا بازرسی تصویری، بازرسی کنید.

س: هزینه ارسال به کشور من چقدر است؟

پاسخ: هزینه حمل و نقل توسط شرکت حمل و نقل بر اساس وزن ناخالص و CBM شما تعیین می‌شود.

س: چگونه بفهمم که سفارش من ارسال شده است؟

پاسخ: شماره ردیابی (DHL، UPS، FedEx، TNT، EMS و غیره)، بارنامه هوایی، یا بارنامه دریایی به محض ارسال کالا برای شما ارسال می‌شود. ما همچنین تحویل را پیگیری می‌کنیم و شما را مطلع نگه می‌داریم. خدمات پس از فروش مفید ارائه می‌شود. ما از آنچه می‌فروشید پشتیبانی می‌کنیم.

س: آیا می‌توانم محصولات شخصی‌سازی شده/سفارشی بسازم؟

 پاسخ: حتماً، فقط نقشه یا نمونه خود را برای ما ارسال کنید.
