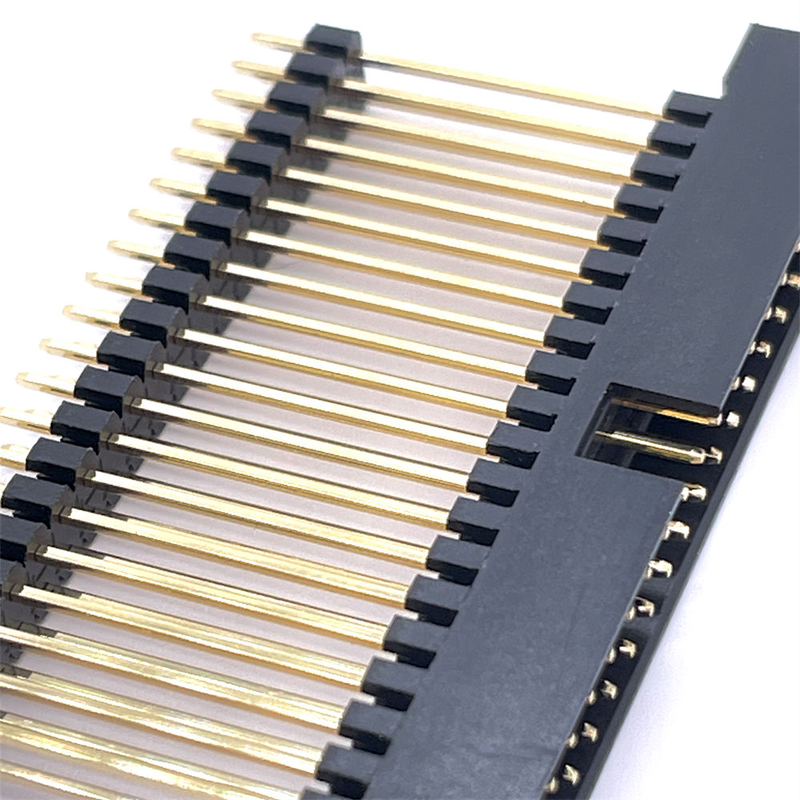

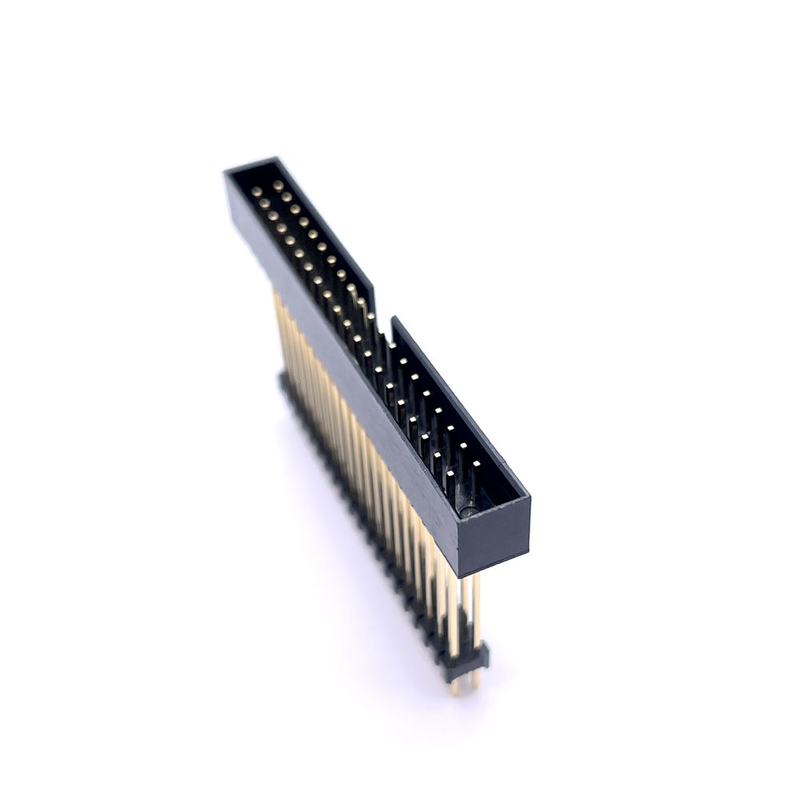

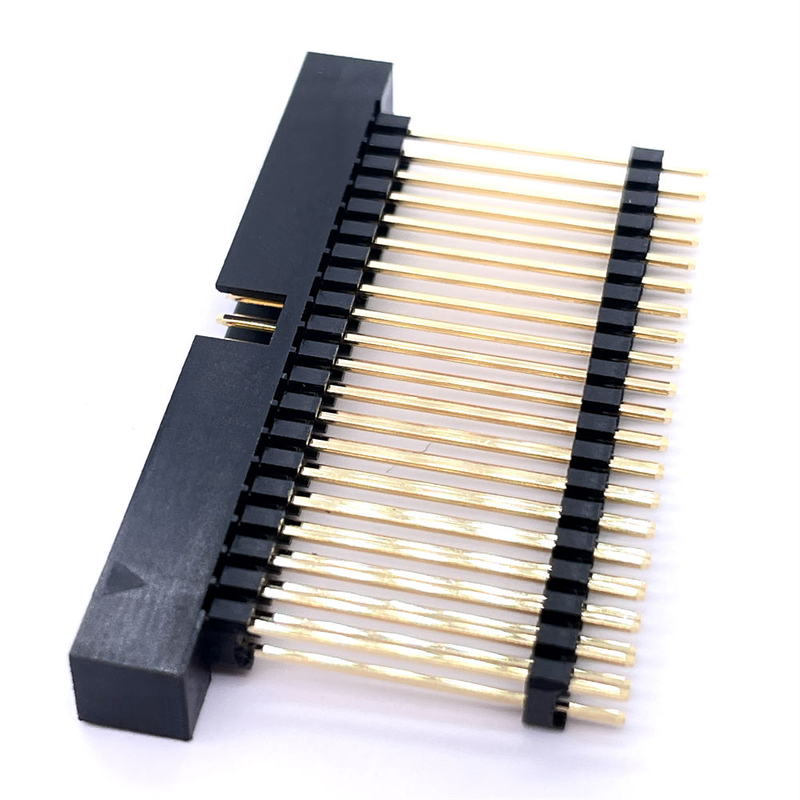

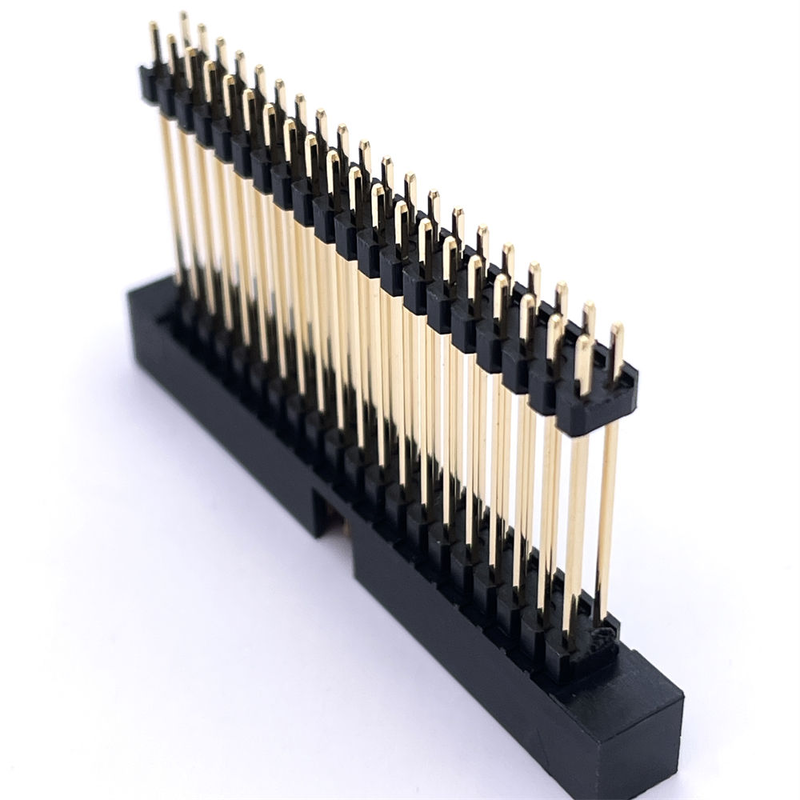

هدر جعبه ۲.۰ میلی‌متری H5.65 2x20p مستقیم دو ردیفه با روکش طلا، هدر جعبه کانکتور الکتریکی با کیفیت بالا سفارشی

نکات برجسته

• سفارشی‌سازی چند فرم پشتیبانی می‌شود: ترمینال مستقیم / زاویه راست / SMT؛ ارتفاع عایق پلاستیکی سفارشی موجود است
• کلاهک انتخاب و قرار دادن SMT اختیاری است، کاملاً با خط مونتاژ خودکار نوار و قرقره سازگار است
• گام ۲.۰ میلی‌متر، دو ردیفه ۲×۲۰P، هدر جعبه محافظ، کنتاکت‌های با روکش طلا برای انتقال سیگنال پایدار
• مطابق با RoHS، مواد کنتاکت برنز فسفر با کیفیت بالا، عمر طولانی چرخه جفت‌گیری
• گسترش انعطاف‌پذیر تعداد پین: ۲×۲P ~ ۲×۴۰P در صورت درخواست

توضیحات محصول

ارجاع متقابل و جایگزین جایگزین

جایگزین مستقیم مکانیکی و الکتریکی برای سری هدر جعبه دو ردیفه ۲.۰ میلی‌متری برندهای اصلی بین‌المللی.

توجه: لطفاً قبل از طراحی، پین‌اوت دقیق، ارتفاع عایق H5.65 و ضخامت آبکاری را با دیتاشیت اصلی خود تأیید کنید. به عنوان جایگزین برای سری هدر جعبه محافظ ۲.۰ میلی‌متری معادل Molex / TE / JAE کار می‌کند؛ تنظیمات سفارشی فوت‌پرینت در صورت نیاز به اصلاح جزئی در پروژه شما در دسترس است.

ویژگی محصول

1. بدنه محافظ جعبه‌ای از جفت‌گیری اشتباه جلوگیری می‌کند و از پین‌ها در برابر آسیب فیزیکی در حین مونتاژ محافظت می‌کند
2. کنتاکت‌های برنز فسفر نیروی فنر پایداری را تحت لرزش و نوسانات دما حفظ می‌کنند
3. ناحیه کنتاکت با روکش طلا مقاومت کنتاکت را کاهش می‌دهد و از اکسیداسیون برای قابلیت اطمینان طولانی مدت جلوگیری می‌کند
4. گزینه‌های ترمینال متعدد (مستقیم/زاویه راست / SMT) با الزامات مختلف چیدمان PCB سازگار می‌شوند
5. کلاهک انتخاب و قرار دادن اختیاری برای مونتاژ خودکار با سرعت بالا SMT
6. ارتفاع عایق سفارشی، تعداد پین و ضخامت آبکاری برای نیازهای خاص پروژه

مزیت محصول

• تامین مستقیم کارخانه، ثبات ابعادی؛ بازرسی QC ۱۰۰٪ داخلی قبل از حمل و نقل
• از بسته‌بندی نوار و قرقره پشتیبانی می‌کند، مستقیماً به دستگاه انتخاب و قرار دادن SMT تغذیه می‌شود بدون نیاز به پردازش دستی ثانویه
• سفارشی‌سازی سریع برای نیازهای ارتفاع / تعداد پین / آبکاری غیر استاندارد
• جایگزین مقرون به صرفه برای قطعات برند وارداتی بدون قربانی کردن عملکرد الکتریکی-مکانیکی
• مطابق با RoHS، مناسب برای پروژه‌های صنعتی، پزشکی و مصرفی

کاربرد

• برد کنترل صنعتی و ماژول‌های سیستم تعبیه شده
• تجهیزات ارتباطی، رابط‌های انتقال سیگنال
• اتصالات داخلی دستگاه‌های پزشکی
• تجهیزات ابزار دقیق و اندازه‌گیری
• لوازم الکترونیکی مصرفی، اتصالات PCB واحد منبع تغذیه
• تجهیزات اتوماسیون پیوند سیگنال PCBA

روش بسته‌بندی

1. لوله (بسته‌بندی لوله‌ای): لوله ضد الکتریسیته ساکن، برای نمونه اولیه، دسته‌های کوچک و مونتاژ دستی؛ مناسب برای دستگاه‌های SMT خودکار نیست
2. نوار و قرقره: نوار حامل استاندارد EIA-481 و قرقره، با کلاهک انتخاب و قرار دادن اختیاری. آماده برای بارگذاری مستقیم بر روی تجهیزات انتخاب و قرار دادن خودکار SMT برای تولید انبوه.

لطفاً هنگام سفارش نوع بسته‌بندی مورد نیاز را مشخص کنید.

زمان تحویل

• نمونه‌ها: ۳ روز کاری
• سفارشات تولید انبوه: ۱-۳ هفته (بسته به پیچیدگی سفارشی‌سازی و موجودی مواد)

گواهینامه کارخانه و خدمات سفارشی

• گواهینامه‌ها: UL94V-0، RoHS، REACH
• سیاست نمونه: نمونه‌های رایگان در دسترس، خروجی سریع نمونه
• MOQ: MOQ پایین برای اقلام استاندارد؛ قطعات سفارشی مشمول الزامات ابزارسازی
• خدمات سفارشی: تنظیم تعداد پین، اصلاح ارتفاع عایق، تغییر نوع ترمینال، تنظیم ضخامت آبکاری، نیاز به بسته‌بندی ویژه.

راهنمای انتخاب مشتری

1. ابعاد حیاتی را تأیید کنید: گام ۲.۰ میلی‌متر، ارتفاع بدنه H5.65 میلی‌متر، دو ردیفه ۲×۲۰P قبل از طراحی
2. نوع ترمینال را انتخاب کنید: THT مستقیم / زاویه راست / SMT بسته به چیدمان PCB شما
3. مشخصات آبکاری را تأیید کنید: ضخامت آبکاری طلا برای سناریوهای با قابلیت اطمینان بالا؛ آبکاری قلع برای پروژه‌های مصرفی حساس به هزینه
4. انتخاب بسته‌بندی: در صورت استفاده از خط تولید شما از دستگاه‌های انتخاب و قرار دادن SMT خودکار، نوار و قرقره را انتخاب کنید؛ لوله را برای نمونه اولیه آزمایشگاهی و مونتاژ دستی انتخاب کنید
5. تأیید قطعه جفت‌گیری: قبل از سفارش انبوه، فوت‌پرینت و تناسب مکانیکی کانکتور جفت‌گیری را دوباره بررسی کنید.

نقشه ۲ بعدی/۳ بعدی و دیتاشیت را در صورت درخواست برای کتابخانه PCB خود دانلود کنید.

سوالات متداول

س: MOQ شما چیست؟

پاسخ: MOQ ما معمولاً ۱۰۰۰ عدد است، اما ما مقادیر سفارش کوچک را برای آزمایش می‌پذیریم.

س: آیا می‌توانم از کارخانه شما بازدید کنم؟

پاسخ: به بازدید از کارخانه ما خوش آمدید، و ما فرآیند تولید حرفه‌ای خود را به شما نشان خواهیم داد. امیدواریم بتوانیم همکاری طولانی مدت با شما داشته باشیم.

س: زمان نمونه شما چقدر است؟ زمان تحویل شما چقدر است؟

پاسخ: ۷ روز برای نمونه‌ها و ۱۵-۲۰ روز برای تولید انبوه. این بستگی به مقدار دارد.

س: چگونه کالاهایم را بازرسی کنم؟

پاسخ: شما می‌توانید با بازدید از کارخانه، یا درخواست از شخص ثالث برای بازرسی، یا بازرسی تصویری، بازرسی کنید.

س: هزینه ارسال به کشور من چقدر است؟

پاسخ: کرایه توسط شرکت حمل و نقل بر اساس وزن ناخالص و CBM شما نقل می‌شود.

س: چگونه بفهمم که سفارش من ارسال شده است؟

پاسخ: شماره ردیابی (DHL، UPS، FedEx، TNT، EMS و غیره)، بارنامه هوایی، یا B/L از طریق دریا به محض ارسال کالاهای شما برای شما ارسال می‌شود. ما همچنین تحویل را پیگیری می‌کنیم و شما را در جریان می‌گذاریم.

س: آیا می‌توانم محصولات شخصی‌سازی شده/سفارشی بسازم؟

 پاسخ: مطمئناً، فقط نقشه یا نمونه خود را برای ما ارسال کنید.
