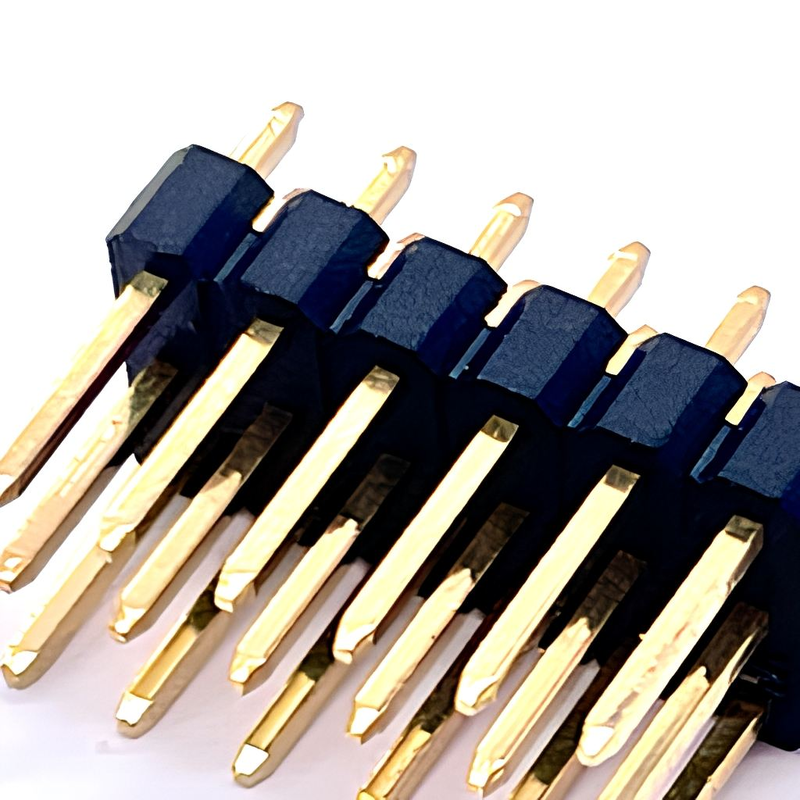

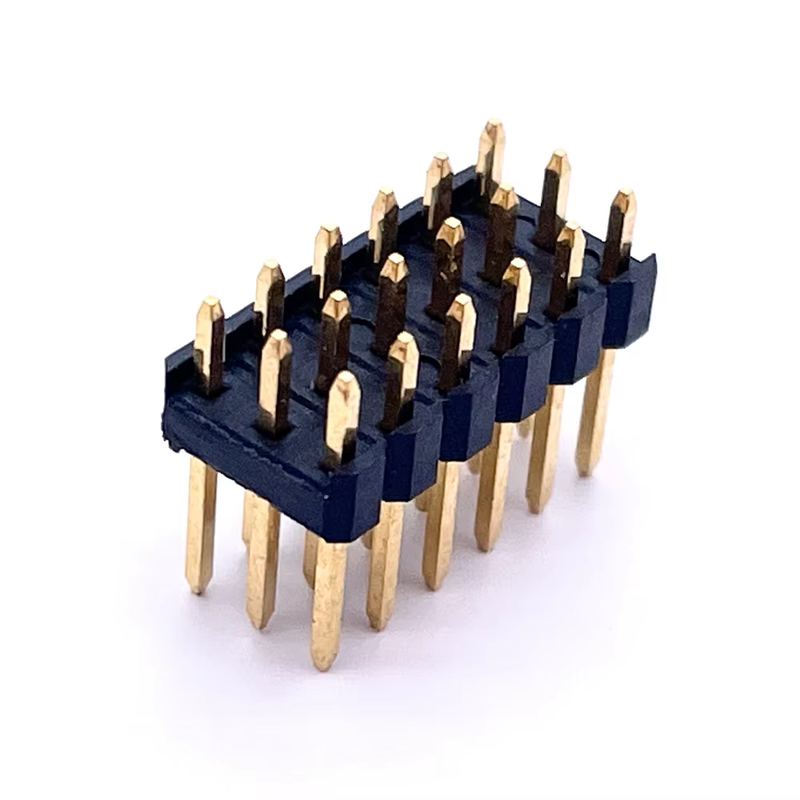

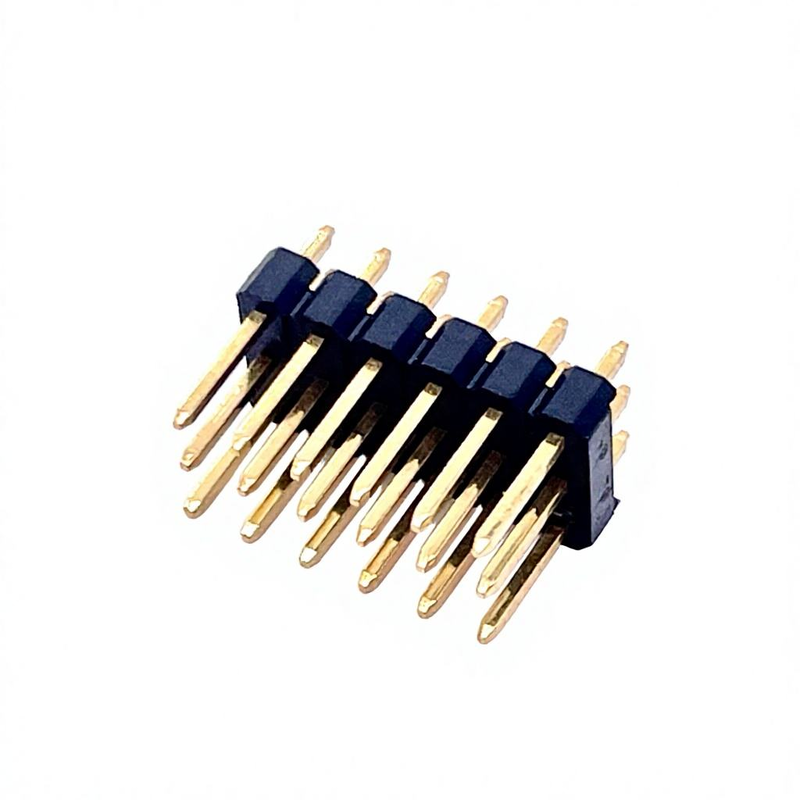

کانکتورهای پین سفارشی، گام ۲.۵۴ میلی‌متر، سه هسته، ۱۸ پین، روکش طلا، برنجی، پین‌های مستقیم، ردیف پین هدر برای PCB
نکات برجسته
✅ سفارشی‌سازی چند فرم موجود است: زاویه مستقیم / زاویه راست / نصب SMT؛ ارتفاع پلاستیک عایق سفارشی برای الزامات فاصله پشته‌سازی
✅ آماده مونتاژ خودکار SMT: CAP اختیاری برای مکش رباتیک؛ بسته‌بندی نوار و قرقره برای تغذیه مستقیم خط SMT
✅ تماس برنجی با روکش طلا، انتقال سیگنال پایدار برای اتصال برد به برد
✅ پشتیبانی از تعداد پین انعطاف‌پذیر، ساختار ۳ ردیفه، پین گم‌شده سفارشی / طول پین ویژه بر اساس طراحی PCB
✅ مطابق با RoHS و REACH، عایق دمای بالا UL94V-0 برای الکترونیک صنعتی و مصرفی
توضیحات محصول
| دسته بندی |
مورد |
پارامتر |
| عملکرد الکتریکی |
گام |
۲.۵۴ میلی‌متر (۰.۱۰۰ اینچ) |
|
جریان نامی |
حداکثر ۳ آمپر در هر پین |
|
ولتاژ نامی |
۲۵۰ ولت AC RMS تااتصال... |
|
مقاومت تماس |
≤ ۲۰ میلی‌اهم |
|
مقاومت عایق |
≥ ۱۰۰۰ مگا اهم |
|
ولتاژ تحمل دی‌الکتریک |
۶۰۰ ولت AC، ۱ دقیقه |
| عملکرد مکانیکی |
ردیف‌ها و موقعیت‌ها |
۳ ردیفه، ۱۸ پین (تعداد پین سفارشی پشتیبانی می‌شود) |
|
نوع نصب |
سوراخ مستقیم؛ اختیاری زاویه راست / SMT |
|
چرخه‌های جفت‌گیری |
≥ ۳۰۰ چرخه |
| جنس و روکش |
پین تماس |
پایه برنجی، زیر روکش نیکل + روکش طلا (فلش طلا به عنوان استاندارد؛ ضخامت طلای سفارشی موجود است) |
|
محفظه عایق |
PBT / PA6T / LCP اختیاری، UL94V-0، رنگ مشکی |
| محیطی |
دمای عملیاتی |
-۴۰ درجه سانتی‌گراد تا +۱۰۵ درجه سانتی‌گراد |
|
انطباق |
RoHS، REACH |
| راهنمای لحیم‌کاری |
سوراخ مستقیم |
لحیم‌کاری موجی توصیه می‌شود |
|
نسخه SMT |
لحیم‌کاری مجدد: حداکثر ۲۶۰ درجه سانتی‌گراد، ۱۰ ثانیه اوج زمانهاروین |
مرجع متقابل و جایگزین جایگزین
سازگاری مکانیکی و الکتریکی مستقیم برای سری کانکتورهای بین‌المللی اصلی:
- قابل تعویض با طرح پایگاه هدر پین ۳ ردیفه استاندارد ۲.۵۴ میلی‌متری Molex، JAE، TE
توجه: قبل از جایگزینی مستقیم، طول دقیق پین، ارتفاع عایق و ضخامت روکش را تأیید کنید؛ تیم مهندسی ما در صورت درخواست از بررسی متقابل طرح پایگاه پشتیبانی می‌کند.
ویژگی محصول
- طرح‌بندی ۳ ردیفه ۱۸ پین، گام استاندارد ۲.۵۴ میلی‌متر، مناسب کتابخانه‌های طرح‌بندی PCB اصلی جهانی
- پین‌های برنجی مهر شده با روکش طلا: ضد اکسیداسیون، مقاومت تماس کم، سیگنال پایدار برای عملیات طولانی مدت
- گزینه‌های نصب متعدد: DIP مستقیم، زاویه راست ۹۰ درجه، SMT SMD برای گردش کارهای مختلف مونتاژ PCB
- ارتفاع عایق قابل سفارشی‌سازی برای دستیابی به فاصله پشته‌سازی هدف برد به برد
- گزینه پوشش CAP سازگار با SMT امکان انتخاب و قرار دادن خودکار توسط ربات SMT را بدون دستکاری دستی فراهم می‌کند
- شکستن به طول موجود؛ سفارشی‌سازی پین گم‌شده برای قطبش کلید ضد درج اشتباه
مزیت محصول
- سفارشی‌سازی کامل: طول پین، ارتفاع پلاستیک، پین گم‌شده، ضخامت روکش، سبک نصب، بدون نیاز به بازطراحی PCB شما
- بسته‌بندی دوگانه نوار و قرقره / لوله برای اتوماسیون تولید انبوه؛ حذف هزینه بسته‌بندی مجدد دستی ثانویه
- مهر زنی و قالب‌گیری تزریقی داخلی، کنترل دقیق تلرانس ابعادی، نیروی درج کم و جفت‌گیری پایدار
- ۱۰۰٪ بازرسی نمونه‌برداری عملکرد الکتریکی قبل از حمل و نقل، کاهش خطر خرابی میدانی
- جایگزین مقرون به صرفه برای معادل‌های برندهای بزرگ، زمان تحویل کوتاه برای نمونه‌ها و سفارشات انبوه
کاربرد
PCBA کنترل صنعتی، بردهای سیستم تعبیه شده
ماژول‌های اینترنت اشیا، بردهای مدار سنسور
تجهیزات ارتباطی، ماژول‌های منبع تغذیه
اتصال متقابل PCB دستگاه پزشکی
الکترونیک مصرفی، پروژه‌های PCB نمونه اولیه و تولید انبوه
روش بسته‌بندی
- بسته‌بندی لوله‌ای: برای نسخه‌های سوراخ مستقیم (DIP)؛ مناسب برای مونتاژ دستی / دسته‌های کوچک نمونه اولیه
- بسته‌بندی نوار و قرقره: برای مدل‌های SMT مجهز به CAP انتخاب و قرار دادن. آماده بارگذاری مستقیم بر روی خطوط تولید SMT، بدون نیاز به بسته‌بندی مجددمورد نیاز.
اندازه قرقره و تعداد لوله سفارشی بر اساس نیاز مشتری پشتیبانی می‌شود.
زمان تحویل
- نمونه‌ها: ۳ روز کاری
- سفارشات تولید انبوه: ۱-۳ هفته (بسته به پیچیدگی سفارشی‌سازی و موجودی مواد)
گواهینامه کارخانه و خدمات سفارشی
گواهینامه‌ها: ISO9001، RoHS، REACH، عایق UL94V-0
سیاست نمونه: پشتیبانی از نمونه‌های رایگان، تحویل سریع نمونه (مشتری هزینه حمل و نقل را پرداخت می‌کند)
حداقل سفارش: حداقل سفارش کم برای قطعات استاندارد؛ حداقل سفارش قطعات سفارشی بستگی به ابزار و مشخصات دارد
خدمات: OEM / ODM، بررسی نقشه، تأیید طرح پایگاه، طول پین سفارشی / ارتفاع محفظه / روکش
راهنمای انتخاب مشتری
- نوع نصب را تأیید کنید: DIP مستقیم برای درج عمودی؛ زاویه راست برای اتصال موازی برد؛ SMT برای مونتاژ خودکار لحیم‌کاری مجدد
- ارتفاع عایق را تأیید کنید: فاصله پشته‌سازی برد به برد هدف خود را مطابقت دهید
- الزامات روکش را تأیید کنید: فلش طلا برای سیگنال عمومی؛ طلای ضخیم‌تر برای سناریوهای صنعتی با لرزش بالا / عمر طولانی
- بسته‌بندی را تأیید کنید: اگر از دستگاه انتخاب و قرار دادن خودکار SMT استفاده می‌کنید، نوار و قرقره را انتخاب کنید؛ برای مونتاژ دستی لوله را انتخاب کنید
- الزامات ویژه: نقشه PCB یا نمونه خود را برای ما ارسال کنید؛ تیم مهندسی ما یک پیشنهاد قطعه بهینه شده به شما ارائه خواهد داد
برای دریافت دیتاشیت، نقشه ۲ بعدی/۳ بعدی یا تأیید پارامترهای بیشتر، با فروش فنی ما تماس بگیرید.
