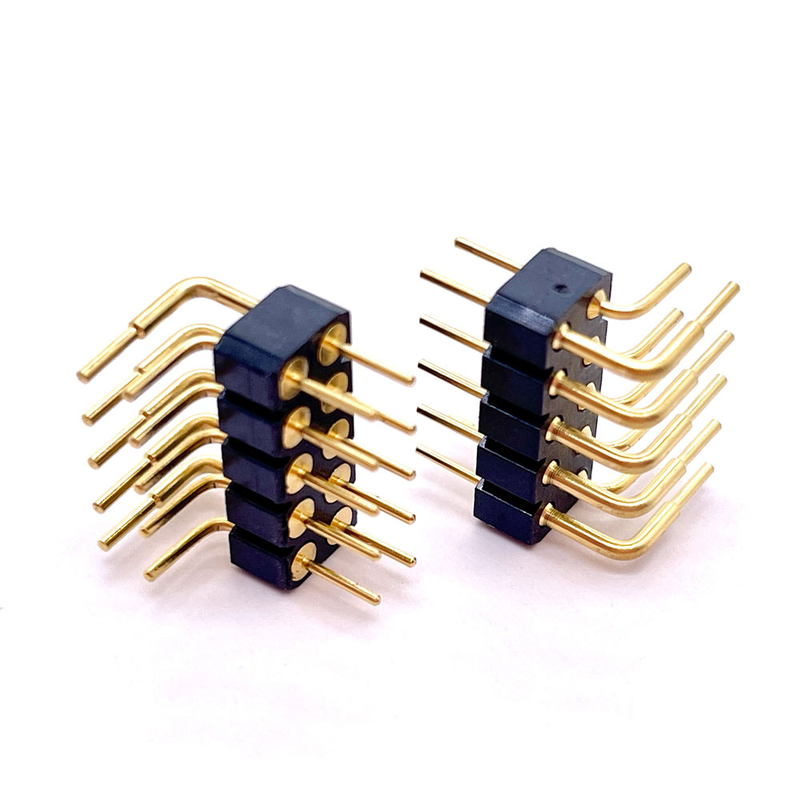

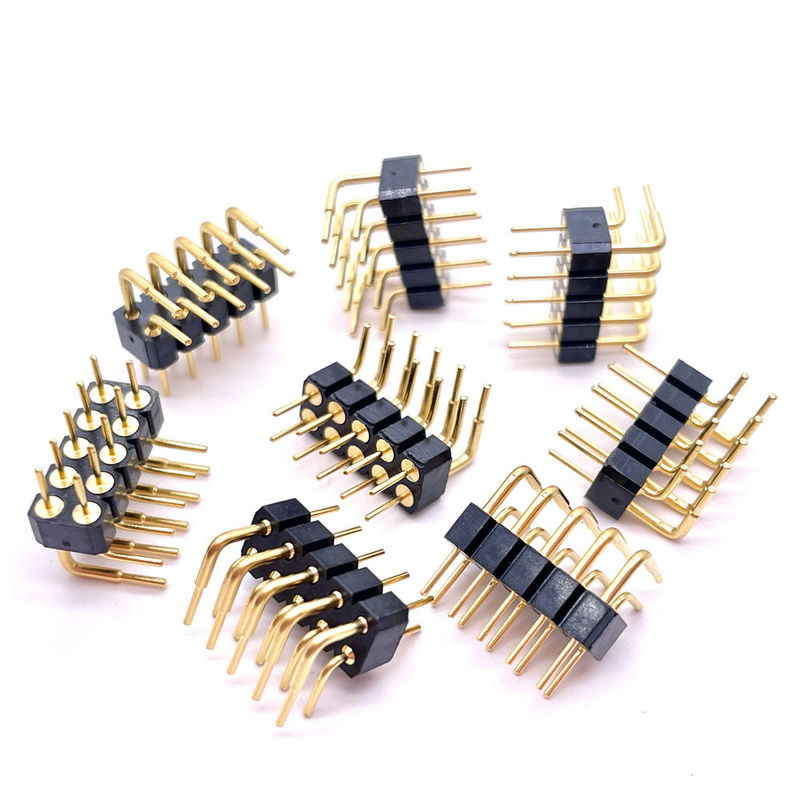

2.54mm Pitch H3.0 Right Angle USB Pin Header Connector 10P ماشین مس دو ردیف برای پی سی بی 2X5P 3A

هدر پین USB زاویه راست 10 پین برنجی با گام 2.54 میلی متر، دو ردیفه برای PCB 2X5P، با امتیاز 3 آمپر

نکات برجسته

✅ سفارشی سازی چند فرم فاکتور: نصب مستقیم / زاویه راست / SMT موجود است؛ ارتفاع پلاستیک عایق سفارشی در صورت درخواست

✅ فعال سازی نصب خودکار SMT: از کلاهک مکشی (suction cap) برای ربات پیکاپ و پلیس پشتیبانی می کند

✅ گزینه های بسته بندی نوار و قرقره و لوله، آماده برای خط مونتاژ SMT

✅ کنتاکت های ماشین کاری شده با دقت برنجی، با امتیاز 3 آمپر، 2x5P (10 پین)، گام 2.54 میلی متر، ارتفاع عایق H3.0

✅ مطابق با RoHS، محفظه UL94V-0، گزینه های آبکاری متعدد

✅ نمونه های رایگان پشتیبانی می شوند، خروجی نمونه سریع

توضیحات محصول

ارجاع متقابل و جایگزین جایگزین

توجه: قبل از جایگزینی مستقیم، از تطابق فوت پرینت و ابعاد اطمینان حاصل کنید؛ شماره قطعه هدف خود را برای تأیید 1 به 1 برای ما ارسال کنید.

• قابل تعویض با سری Molex KK254، هدر پین دو ردیفه زاویه راست TE AMPMODU 2.54 میلی متر، معادل JAE سری هدر زاویه راست 2.54 گام 2x5P
• با سوکت مادگی استاندارد Dupont برای اتصال USB و برد به برد مطابقت دارد
• طول پین سفارشی / ارتفاع پلاستیک برای مطابقت با فوت پرینت برند اصلی شما

ویژگی محصول

1. پین های برنجی ماشین کاری شده با دقت، تماس پایدار، مقاومت تماس کم
2. فرم های نصب متعدد: مستقیم / زاویه راست / SMT، ارتفاع پلاستیک قابل سفارشی سازی برای طراحی PCB پشته ای
3. کلاهک مکشی مناسب برای SMT موجود است، مناسب برای ربات پیکاپ و پلیس خودکار
4. از بسته بندی لوله / نوار و قرقره برای گردش کار تولید مختلف پشتیبانی می کند
5. عایق مقاوم در برابر شعله UL94V-0، عملکرد پایدار در محدوده دمایی وسیع
6. انتخاب های آبکاری متعدد (قلع / طلای انتخابی) برای تعادل هزینه و الزامات ضد اکسیداسیون

مزیت محصول

1. دوستدار تولید: آماده برای نوار و قرقره، مستقیماً به خط مونتاژ SMT تغذیه می شود، بدون نیاز به بسته بندی مجدد دستی ثانویه
2. انعطاف پذیری بالا: چیدمان PCB خود را تغییر ندهید؛ طول پین / ارتفاع پلاستیک را با سفارشی سازی تنظیم کنید
3. جایگزین مقرون به صرفه برای Molex / TE / JAE، عملکرد مکانیکی-الکتریکی مشابه، زمان تحویل کوتاه تر
4. کنترل کیفیت دقیق برای عمودیت پین و تلورانس ابعاد؛ از انحراف لحیم کاری و خطر تماس ضعیف جلوگیری می کند
5. نمونه های رایگان موجود، اعتبارسنجی سریع نمونه اولیه برای پیش تأیید مهندس

کاربرد

• اتصال داخلی PCB مرتبط با USB
• برد کنترل صنعتی، ماژول IoT، برد سنسور
• لوازم الکترونیکی مصرفی، دستگاه تعبیه شده، برد توسعه
• ابزار و متر، ماژول منبع تغذیه
• تجهیزات کمکی پزشکی، تجهیزات ارتباطی

روش بسته بندی

1. بسته بندی لوله: برای مونتاژ دستی / نمونه سازی دسته کوچک؛ مناسب برای پیکاپ و پلیس خودکار SMT نیست
2. نوار و قرقره (با کلاهک مکشی): مستقیماً با دستگاه پیکاپ و پلیس خودکار SMT سازگار است، تولید انبوه ترجیح داده می شود؛ اندازه قرقره می تواند مطابق با نیاز مشتری باشد (7 اینچ / 13 اینچ و غیره)

یادآوری مهندس: اگر به تولید خودکار SMT نیاز دارید، لطفاً هنگام سفارش به صراحت "نوار و قرقره با کلاهک مکشی" را مشخص کنید.

زمان تحویل

• نمونه ها: 3 روز کاری
• سفارشات تولید انبوه: 1-3 هفته (بسته به پیچیدگی سفارشی سازی و موجودی مواد)

گواهینامه کارخانه و خدمات سفارشی

• گواهینامه کارخانه: ISO9001، IATF16949 اختیاری؛ مطابق با RoHS-2.0، REACH
• سیاست نمونه:پشتیبانی از نمونه های رایگان / خروجی نمونه سریع
• MOQ: MOQ قطعه استاندارد پایین؛ MOQ قطعات سفارشی شده به ابزار و ابعاد بستگی دارد
• خدمات سفارشی: تغییر نوع نصب (مستقیم / RA / SMT)، ارتفاع پلاستیک عایق، طول پین، ضخامت آبکاری، طراحی پین گمشده، اندازه قرقره ویژه. نقشه یا برگه مشخصات خود را برای ارزیابی مهندسی ما ارسال کنید.

راهنمای انتخاب مشتری

1. تأیید گام: 2.54 میلی متر، تعداد پین: 2x5P (10P)، ارتفاع عایق H=3.0 میلی متر
2. تأیید نوع نصب: زاویه راست از طریق سوراخ (پیش فرض)، یا تغییر به نسخه مستقیم / SMT
3. انتخاب آبکاری: قلع برای سیگنال عمومی؛ طلای انتخابی برای کاربردهای با ارتعاش بالا / چرخه عمر طولانی
4. انتخاب بسته بندی: مونتاژ دستی → لوله؛ خط خودکار SMT → نوار و قرقره با کلاهک مکشی
5. فرآیند لحیم کاری: لحیم کاری موجی برای DIP؛ لحیم کاری مجدد SMT نیاز به مواد عایق مقاوم در برابر دمای بالا دارد
6. برای جایگزینی برند متقابل: شماره قطعه برند اصلی را ارسال کنید؛ ما تطابق ابعاد و الکتریکی را برای شما بررسی خواهیم کرد
7. در صورت داشتن الزامات ابعادی یا نقشه کشی خاص، با تیم مهندسی ما تماس بگیرید

سوالات متداول

س: MOQ شما چیست؟

پاسخ: MOQ ما معمولاً به 1000 عدد می رسد، اما ما سفارشات کوچک را برای آزمایش می پذیریم.

س: آیا می توانم از کارخانه شما بازدید کنم؟

پاسخ: به بازدید از کارخانه ما خوش آمدید، و ما فرآیند تولید حرفه ای خود را به شما نشان خواهیم داد. امیدواریم بتوانیم همکاری طولانی مدت با شما داشته باشیم.

س: زمان نمونه شما چقدر است؟ زمان تحویل شما چقدر است؟

پاسخ: 7 روز برای نمونه ها، و 15-20 روز برای تولید انبوه. این بستگی به مقدار دارد.

س: چگونه کالاهای خود را بازرسی کنم؟

پاسخ: شما می توانید با بازدید از کارخانه، یا درخواست از شخص ثالث برای بازرسی، یا بازرسی تصویری، بازرسی کنید.

س: هزینه ارسال به کشور من چقدر است؟

پاسخ: کرایه توسط شرکت حمل و نقل بر اساس وزن ناخالص و CBM شما نقل می شود.

س: چگونه بفهمم که سفارش من ارسال شده است؟

پاسخ: شماره ردیابی (DHL، UPS، FedEx، TNT، EMS و غیره)، بارنامه هوایی، یا بارنامه دریایی به محض ارسال کالاهای شما برای شما ارسال می شود. ما همچنین تحویل را پیگیری می کنیم و شما را مطلع نگه می داریم.

س: آیا می توانم محصولات شخصی سازی شده / سفارشی شده بسازم؟

 پاسخ: حتماً، فقط نقشه یا نمونه خود را برای ما ارسال کنید.
