خونه > محصولات > رابط FFC FPC >

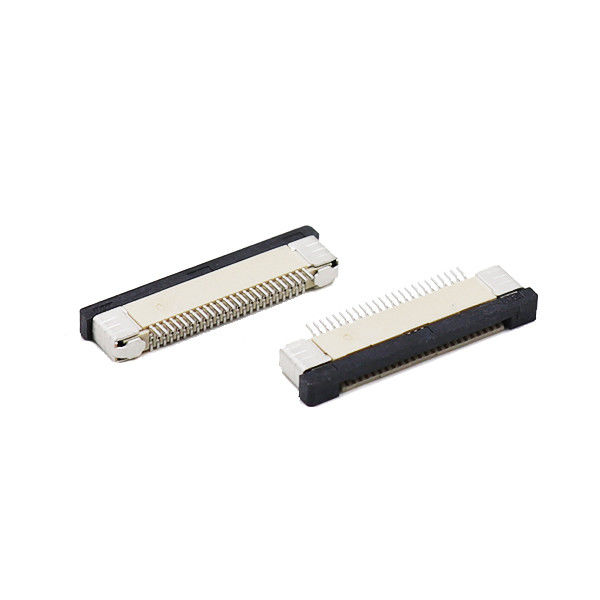

اتصال 40 پین FPC 0.5 میلی متر پیچ H2.0/2.5/3.0 میلی متر SMT اتصال کابل فلت فلکس

اتصال 40 پین FPC 0.5 میلی متر پیچ H2.0/2.5/3.0 میلی متر SMT اتصال کابل فلت فلکس

کانکتور 40 پین FPC 0.5 میلی متر پیچ

کانکتور SMT FPC 0.5 میلی متر پیچ

کانکتور کابل فلکس تخت 2.0 میلی متر

محل منبع:

گوانگدونگ، چین

نام تجاری:

XTKCONN

گواهی:

CE,SGS,ROHS,ISO9001

شماره مدل:

FPC**-T1T1-00**-C

با ما تماس بگیرید
درخواست نقل قول
اتصال 40 پین FPC 0.5 میلی متر پیچ H2.0/2.5/3.0 میلی متر SMT اتصال کابل فلت فلکس اتصال 40 پین FPC 0.5 میلی متر پیچ H2.0/2.5/3.0 میلی متر SMT اتصال کابل فلت فلکس
جزئیات محصول
زمین:
0.5 میلی متر
ارتفاع:
2.0
مواد:
LCP
آبکاری:
قلع اندود
مواد ترمینال:
برنج
تایپ کنید:
قفل کنید
برجسته کردن:

کانکتور 40 پین FPC 0.5 میلی متر پیچ

,

کانکتور SMT FPC 0.5 میلی متر پیچ

,

کانکتور کابل فلکس تخت 2.0 میلی متر

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
500 عدد
قیمت
Negotiable price
جزئیات بسته بندی
بسته خلاء، جعبه در کارتن
زمان تحویل
5-7 روز
شرایط پرداخت
L/C، T/T، Payyal
قابلیت ارائه
4KK عدد
محصولات مرتبط
قیمت خوب کانکتور FPC/FFC با ارتفاع 4.65 میلی‌متر، گام 0.5 میلی‌متر، 0.8 آمپر، 200 ولت AC/DC، دمای کاری -40 تا 80 درجه سانتی‌گراد، کانکتورهای PCB آنلاین

کانکتور FPC/FFC با ارتفاع 4.65 میلی‌متر، گام 0.5 میلی‌متر، 0.8 آمپر، 200 ولت AC/DC، دمای کاری -40 تا 80 درجه سانتی‌گراد، کانکتورهای PCB

بهترین قیمت رو بدست بیار
قیمت خوب کانکتور FPC 0.5 میلی‌متری، کانکتور سیم FFC با ارتفاع 5.4 میلی‌متر برای صفحه لمسی آنلاین

کانکتور FPC 0.5 میلی‌متری، کانکتور سیم FFC با ارتفاع 5.4 میلی‌متر برای صفحه لمسی

بهترین قیمت رو بدست بیار
قیمت خوب سوکت کابل انعطاف‌پذیر تخت قفل پروانه‌ای 2.2H PCB با گام 0.5 میلی‌متر کانکتور FFC/FPC 2.2H آنلاین

سوکت کابل انعطاف‌پذیر تخت قفل پروانه‌ای 2.2H PCB با گام 0.5 میلی‌متر کانکتور FFC/FPC 2.2H

بهترین قیمت رو بدست بیار
قیمت خوب کانکتورهای PCB کابل FPC FFC، سوکت کابل کانکتور فلت ضامن‌دار تاشو ارتفاع 5.2H پایه مثبت عمودی 60 پین با گام 0.5 میلی‌متر آنلاین

کانکتورهای PCB کابل FPC FFC، سوکت کابل کانکتور فلت ضامن‌دار تاشو ارتفاع 5.2H پایه مثبت عمودی 60 پین با گام 0.5 میلی‌متر

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
حالا تماس بگیرید
توضیحات محصول

اتصال FFC/FPC 0.5mm فاصله FPC H=2.0 2.5 3.0 سری اسلایدر SMT


نکات برجسته محصول

  • 0.5 میلی متر تراز باریک، موقعیت 40، نصب سطح SMT، 3 گزینه ارتفاع انباشت: 2.0 mm / 2.5 mm / 3.0 mm، یک خانواده بخش را پوشش می دهد چندین الزامات ارتفاع محفظه
  • طراحی محرک فلپ لاک ZIF، نیروی ورودی کم، بازخورد کلیک واضح برای جلوگیری از شکست کامل صندلی FPC و شکست متناوب میدان
  • ترمینال های فوسفوری برنز با پوشش طلایی انتخابی، عملکرد تماس پایدار برای LVDS، MIPI-DSI، انتقال سیگنال نمایش موازی RGB
  • محفظه LCP با دمای بالا، کاملاً سازگار با جوش مجدد بدون سرب؛ بسته بندی نوار بر روی رول برای تولید انبوه SMT با سرعت بالا
  • تماس بالا / تماس پایین اختیاری؛ از کابل های انعطاف پذیر FPC / FFC استاندارد با ضخامت 0.3 میلی متر پشتیبانی می کند.
  • مطابق با RoHS-2.0 و REACH؛ سازگاری دقیق دسته به دسته، پشتیبانی از نمونه، اصلاحات سفارشی در دسترس برای پروژه های OEM


توضیحات

ارتفاع 0.5 میلی متر
ارتفاع 2.0mm 4-60 پین در دسترس

3.0mm 36-40-45-50-54-55-60پين در دسترس است
نوع نصب SMT/ZIF
محل تماس تماس یک طرفه
نوع قفل اسلایدی
رتبه بندی فعلی 0.5A/Pin Max
درجه بندی ولتاژ 50 ولت AC/DC MAX
مقاومتVسن بالا 250 ولت AC، 1 دقیقه
مواد پوشش LCP UL94V-0 سیاه
مسکن LCP UL94V-0 طبیعی
Tسرپوش/ تماس آلیاژ مس
پوشش پوشش قلع / پوشش طلا
دمای کار -40°C تا +85°C
زمان پیشرو 7 تا 10 روز کاری


اتصال 40 پین FPC 0.5 میلی متر پیچ H2.0/2.5/3.0 میلی متر SMT اتصال کابل فلت فلکس

اتصال 40 پین FPC 0.5 میلی متر پیچ H2.0/2.5/3.0 میلی متر SMT اتصال کابل فلت فلکس

اتصال 40 پین FPC 0.5 میلی متر پیچ H2.0/2.5/3.0 میلی متر SMT اتصال کابل فلت فلکس

اتصال 40 پین FPC 0.5 میلی متر پیچ H2.0/2.5/3.0 میلی متر SMT اتصال کابل فلت فلکس



کاربردهای معمول


  • دستگاه های صفحه نمایش و لمسی: ماژول های صفحه نمایش TFT-LCD، ماژول های صفحه نمایش OLED، کنترل کننده های لمسی، پانل های صنعتی رابط انسان-ماشین، ترمینال های POS
  • الکترونیک جاسازی شده و مصرف کننده: کامپیوترهای تک صفحه ای، دستگاه های دستی، ابزارهای قابل حمل، چاپگرها، پنل های کنترل خانه هوشمند
  • تجهیزات کنترل صنعتی: سنسورهای صنعتی، ماژول های جمع آوری اطلاعات، واحدهای کمکی اتوماسیون کارخانه، رابط های نمایش داخلی دوربین های نظارتی
  • دستگاه های الکترونیکی پزشکی: تجهیزات نظارت بر بیمار، ماژول های کمکی تشخیصی (بدون ایمپلنت) ، ابزار پزشکی قابل حمل و اتصال انعطاف پذیر داخلی
  • IOT و سخت افزار محیطی: لوازم جانبی دروازه، لوازم جانبی پوشیدنی هوشمند، تجهیزات آزمایش و اندازه گیری اتصال سیگنال داخلی


سوالات عمومی


س1: آیا می توانم قطعات H2.0 / H2.5 / H3.0 را مستقیماً بر روی همان PCB تعویض کنم؟

A: بله. این خانواده محصول یک طرح واحد SMT پد را اتخاذ می کند. شما می توانید ارتفاع انباشت را فقط با تغییر شماره بخش تغییر دهید؛ هیچ تغییر PCB مورد نیاز نیست. اما ارتفاع خانه فیزیکی متفاوت است.باید با فضای خالی مکانیکی مطابقت داشته باشد..

سوال2: اگر FPC به طور ناقص وارد شود چه اتفاقی می افتد؟

A: دستگاه فلیپ لاک نمی تواند به طور کامل بسته شود وقتی که FPC در موقعیت نشسته باشد. اگر در حالت ورودی جزئی به طور اجباری بسته شود، سیگنال متناوب یا شکست مدار باز رخ می دهد.همیشه هنگام قفل کردن محرک یک صدای واضح ′′click′′ را تایید کنید.

س3: آیا می توانم از یک آهنربا دستی برای کار مجدد استفاده کنم؟

A: آهن دستی برای تعمیر محدود مجاز است. دمای آهن را ≤350 °C نگه دارید، زمان جوش در هر پین ≤3 ثانیه است. هرگز به محفظه پلاستیکی LCP با نوک آهن داغ دست نزنید.ذوب شدن محفظه باعث آسیب دائمی به وصل کننده می شود.حداکثر زمان مجاز کار مجدد: 2 بار در هر کانکتور.

سوال 4: کدام کابل FPC / FFC را باید برای مطابقت با این کانکتور بخرم؟

A: استاندارد: 0.5 میلی متر پیچ، 40 مدار، 0.30 میلی متر ضخامت کل. تایید کنید که آیا شما نیاز به تقویت سخت کننده در انتهای ورودی FPC.

س5: آیا این کانکتور از سیگنال MIPI / LVDS با سرعت بالا پشتیبانی می کند؟

A: از انتقال سیگنال از طریق رابط صفحه نمایش مشترک پشتیبانی می کند. برای سیگنال های فرقی با سرعت بالا، عملکرد کلی سیستم به کنترل مقاومت FPC، طراحی ردیابی PCB و طرح زمین بستگی دارد.ما پیشنهاد می کنیم که با تامین کننده FPC خود تایید مشترک داشته باشید..

س6: مدت زمان نگهداری کانکتورهای بسته بندی شده با رول چیست؟

ج: در بسته بندی اصلی بسته بندی شده، نگهداری ≤40 °C / ≤70٪ RH، مدت نگهداری 6 ماه است.اتمام مونتاژ SMT در عرض 72 ساعت در یک محیط کارگاه معمولی برای جلوگیری از اکسیداسیون نهایی.

س7: آیا می توانید فایل های اثر پا و صفحه داده PCB Altium / KiCad را ارائه دهید؟

A: بله. با تیم فروش ما تماس بگیرید تا صفحه داده رسمی، مدل 3D STEP و کتابخانه ردپای PCB را برای ارزیابی مهندسی درخواست کنید.

Q8: آیا می توانم نمونه های کمی قبل از سفارش انبوه داشته باشم؟

A: خدمات نمونه برای تأیید طراحی در دسترس است. نمونه های استاندارد به سرعت ارسال می شوند؛ انواع سفارشی نیاز به قیمت گذاری زمان پیشرو ابزار دارند.
