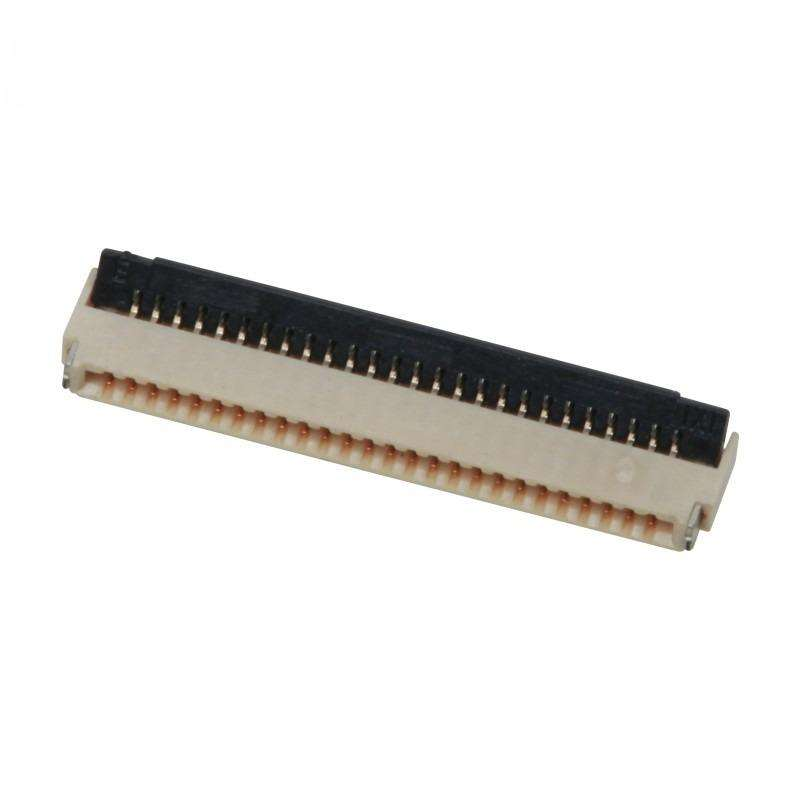

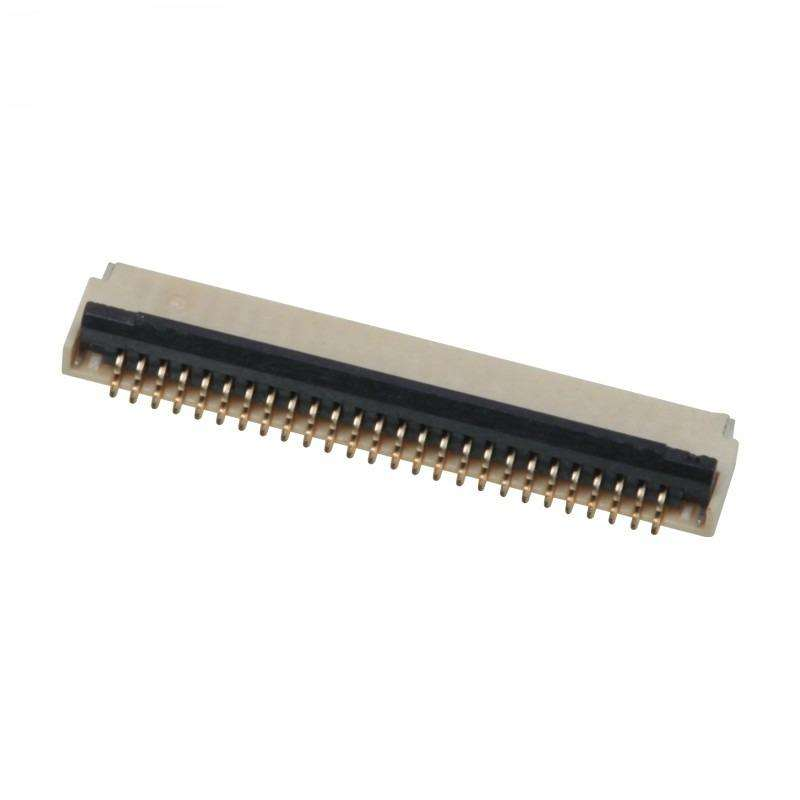

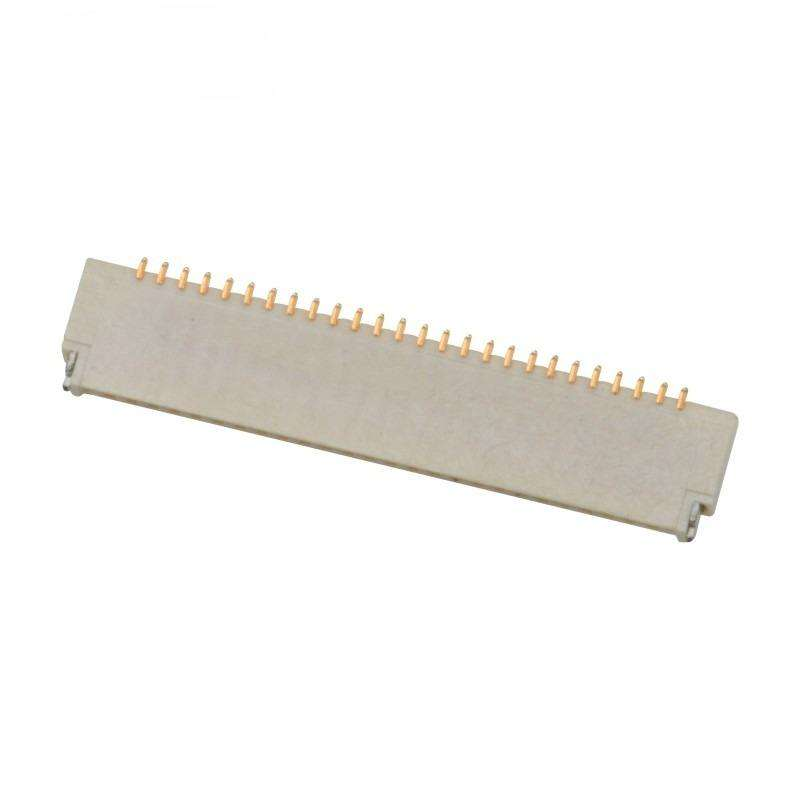

0.3mm Pitch 9- 71 Pin ZIF R/A SMT H=0.9 Backflip دو طرفه تماس با دمای بالا ترموپلاستیک FPC رابط PCB

نکات برجسته محصول

اتصال FPC SMT SMT با ارتفاع 0.9 میلی متری با زاویه راست، 0.3 میلی متری، موقعیت های 9-71 و مکانیسم قفل ZIF back-flip با عملکرد قفل قابل تغییر ZIF / غیر ZIF پایدار.طراحی تماس دو طرفه بالا عملکرد ضد ارتعاش برتر را ارائه می دهد و آزمایش ارتعاش 3 محور را بدون قطع سیگنال متناوب عبور می دهد. محفظه ترموپلاستیک با دمای بالا از جریان SMT استاندارد پشتیبانی می کند ، ایده آل برای نمایشگرهای فشرده و قطعات سنسور باریک ، سازگار با RoHS و بدون هالوجن

.

مشخصات فنی کامل

مشخصات الکتریکی

پارامترهای عملکرد مکانیکی

مواد و پوشش / محیط زیست و جوش

سازگاری / جایگزینی برای مارک های بزرگ بین المللی

جایگزینی مستقیم عملکردی برایهیروز FH35Cسری، مولکس 502598سریTE 3‐2328724 سری 0.3 mm pitch back-flip ZIF دو کنتاکت FPC کانکتورها.

ویژگی های محصول

• 0.3 میلی متر فاصله تماس، تعداد پین قابل تنظیم 9- 71 پین، نصب SMT زاویه راست
• محرک قفل ZIF پشت سر، بازخورد کلیک لمسی برای تأیید قفل واضح؛ از حالت عملیات ZIF / غیر ZIF پشتیبانی می کند
• ساختار دو طرفه تماس: تماس دو نقطه ای حفظ FPC را بهبود می بخشد، از از دست دادن سیگنال تحت ارتعاش جلوگیری می کند
• ارتفاع بسیار کم 0.9 میلی متر، به طراحان کمک می کند تا طرح مکانیکی محصول نهایی بسیار نازک را درک کنند
• عایق گرماپلاستیک با دمای بالا، سازگار با فرآیند جوش مجدد SMT استاندارد
• FPC با ضخامت 0.2 میلی متر استاندارد صنعت را پذیرفته است؛ راهنمای چیمفر ورودی از قرار دادن اشتباه FPC جلوگیری می کند
• آزمون سخت لرزش سه محور را رد می کند؛ عدم تداوم الکتریکی > 1 μs در شرایط لرزش
• مطابق با RoHS، بدون هالوجن؛ ضخامت پوشش قابل تنظیم، کلید قطبی سازی، اختصاص قطعی پین

صدور گواهینامه کارخانه و خدمات سفارشی

• گواهینامه های کارخانه: ISO9001، ISO14001، مطابقت RoHS، Halogen-Free
• MOQ: MOQ رول استاندارد 5000 عدد؛ سفارش آزمایشی دسته کوچک قابل مذاکره
• سیاست نمونه گیری:پشتیبانی از نمونه های رایگان / تحویل سریع نمونه
• سفارشی سازی: تعداد پین سفارشی، ضخامت پوشش، کلید قطبی سازی، اصلاحات مکانیکی خاص با توجه به نقشه یا مشخصات مشتری

روش بسته بندی

• ریل (تایپ و ریل): بسته بندی استاندارد، مناسب برای ماشین خودکار SMT، به طور مستقیم به خط مونتاژ مشتری تغذیه می کند.
• بسته بندی لوله: در دسترس برای نمونه های دسته کوچک / مونتاژ نمونه اولیه دستی؛ برای تولید SMT خودکار حجم بالا مناسب نیست.

زمان پیشرو

• سفارش نمونه: 3 روز کاری
• سفارش تولید انبوه: 1-3 هفته، بسته به مقدار و الزامات سفارشی

تفاوت های اصلی بین کانکتور FFC و FPC

از نظر ساخت، روش شکل گیری مدارهای آنها متفاوت است:

1. FPC یک نوع صفحه مدار انعطاف پذیر با ساختارهای مختلف تک طرفه ، دو طرفه و چند لایه است که توسط FCCL (فایل پوشش مس انعطاف پذیر) با حکاکی شیمیایی پردازش می شود.

2FFC از دو لایه از فیلم ورق عایق استفاده می کند که با ورق مس صاف پوشیده شده است. محصول نهایی ساده و ضخیم است.

روند نوآوری آینده FPC

1ضخامت. ضخامت FPC باید انعطاف پذیرتر و نازک تر باشد.

2مقاومت خم شدن. خم شدن یک ویژگی ذاتی از FPC است. مقاومت خم شدن FPC های آینده باید قوی تر باشد و باید بیش از 10 هزار برابر باشد.این به زیربناهای بهتر نیاز دارد..

3قیمت. در این مرحله، قیمت FPC بسیار بالاتر از PCB است. اگر قیمت FPC کاهش یابد، بازار گسترده تر خواهد شد.

4. سطح فرآیند. برای برآورده کردن نیازهای مختلف، فرآیند FPC باید ارتقا یابد و حداقل دیافراگم و حداقل عرض خط / فاصله خط باید نیازهای بالاتر را برآورده کند.

سوالات عمومی

1ميتونم يه نمونه سفارش بدم؟
بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.

2مي تونيد محصولاتتون رو مطابق خواسته هاي ما درست کنيد؟
بله، مشخصات محصولات را می توان سفارشی کرد اگر شما می توانید MOQ ما را برآورده کنید.

3، چطور کیفیت محصولاتتان را تضمین کنید؟
1) ما قول می دهیم که در عرض 30 روز از مشکلات کیفیت، ما به شما بازگشت.

2) تشخیص دقیق در طول تولید.

3) بررسی دقیق نمونه برداری محصولات قبل از حمل و بسته بندی کامل محصولات تضمین شده است.

4گواهینامه محصولات ما چیست؟
ISO9001 و برخی از گواهینامه های ROHS دیگر.

5چقدر طول مي کشه تا کالا رو بگيرم؟
اکثر کالاها در انبار هستند، زمان تحویل حدود 1-5 روز پس از دریافت پرداخت است. برای الزامات سفارشی، زمان کمی بیشتر خواهد بود، همانطور که تایید کردیم.

6چه نوع لوژستیکی برای تحویل استفاده می کنید؟
ما به طور عمده کالاها را با DHL، UPS، FEDEX، EMS و سایر حمل و نقل سریع تحویل می دهیم. ما مقرون به صرفه ترین لجستیک را برای مشتریان انتخاب خواهیم کرد. همچنین کالاهای پشتیبانی شده توسط انتقال دهنده شما انتخاب می شود.

7چرا بايد از ما بخري؟
ما 16 سال تجربه در صنعت داریم با هزاران شرکت همکاری داریم کیفیت محصول قابل اعتماد است

8شرکت شما عمدتا چه محصولاتی را می فروشد؟
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors and so on.
