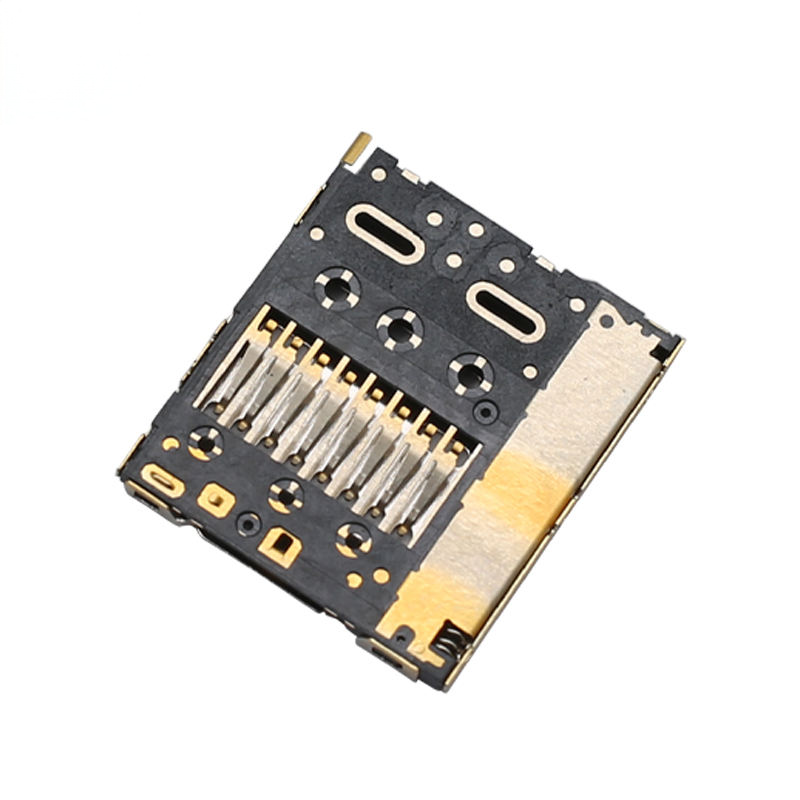

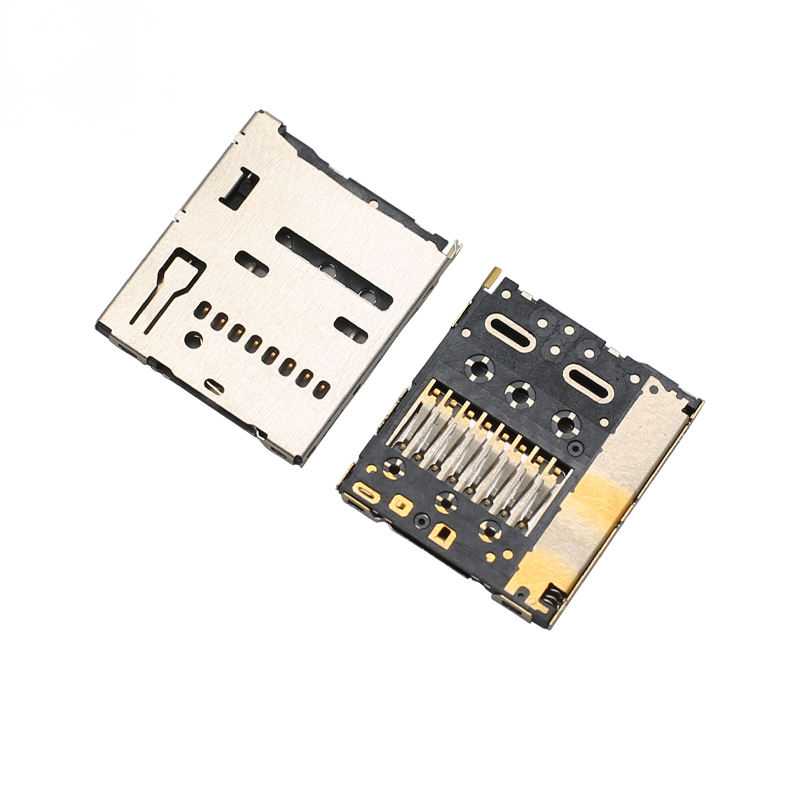

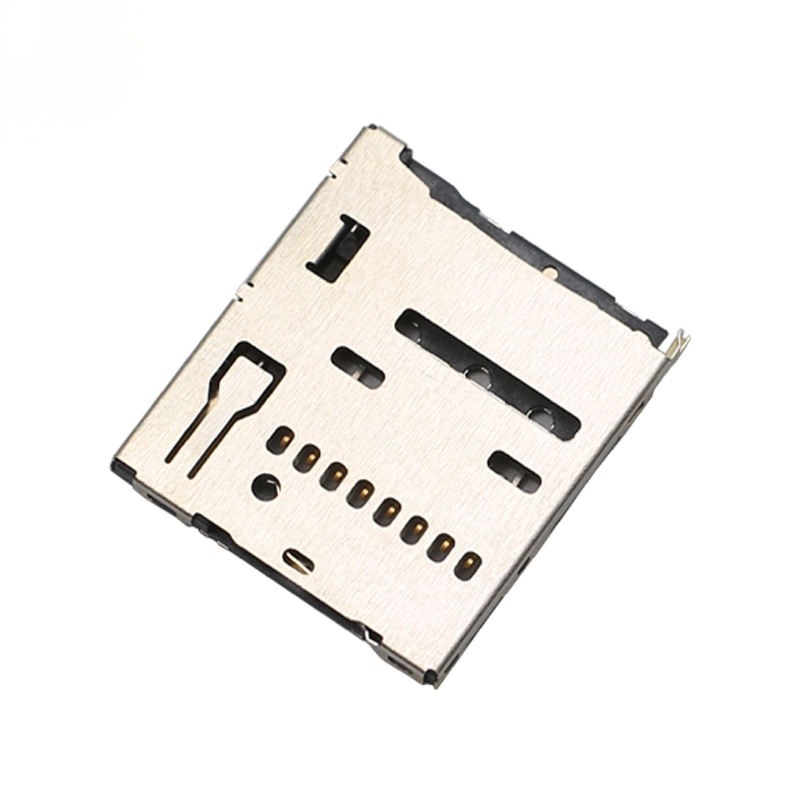

جایگزینی کانکتور کارت حافظه Micro SD از نوع Push Push JAE ST11S008V4HR2000 برای دوربین تلفن - برای PCB

نکات برجسته

جایگزینی مستقیم پین به پین برای سری JAE ST11S008V4HR2000 ST11-H
مکانیزم خودکار خروج با پروفیل فوق‌العاده کم 1.25 میلی‌متری Push-Push، نصب سطحی SMT
سوئیچ تشخیص کارت NC (معمولاً بسته) داخلی برای حس کردن درج کارت
گام پین 1.10 میلی‌متری، 8 پین سیگنال + 2 پین سوئیچ؛ پشتیبانی از انتقال پرسرعت Micro SD UHS-I
پوسته محافظ فولاد ضد زنگ با نگهدارنده چند نقطه‌ای برای سرکوب EMI و جلوگیری از شل شدن در حین لحیم‌کاری مجدد
محفظه دمای بالای LCP UL94V-0، آبکاری تماس طلا-نیکل، عمر مفید 5000 چرخه اتصال
مطابق با RoHS، کم هالوژن، REACH SVHC؛ بسته‌بندی استاندارد 2000 عددی نوار برجسته روی قرقره

مشخصات فنی

پارامترهای مکانیکی عمومی

مشخصات مواد و الکتریکی

راهنمای محیطی و لحیم‌کاری

ویژگی‌های محصول

• عملکرد خودکار خروج Push-Push: فشار دهید تا قفل شود، دوباره فشار کوتاه دهید تا کارت TF خارج شود؛ کورس خروج 3.4 میلی‌متری برای برداشتن راحت کارت
• سوئیچ تشخیص کارت NC یکپارچه، سیگنال سخت‌افزاری برای تشخیص وجود کارت
• گام 1.10 میلی‌متری، 8 پین سیگنال به علاوه 2 پین سوئیچ تشخیص
• پایان‌دهی نصب سطحی SMT؛ چندین زبانه نگهدارنده فلزی از شناور شدن قطعه در کوره لحیم‌کاری مجدد جلوگیری می‌کند
• ارتفاع کلی کم 1.25 میلی‌متری، ردپای کوچک برای طراحی محفظه نازک
• پوسته محافظ فولاد ضد زنگ، محافظت مؤثر EMI برای لوازم الکترونیکی قابل حمل
• محفظه دمای بالای LCP UL94V-0، پایدار تحت پروفیل استاندارد لحیم‌کاری مجدد SMT
• پین‌های برنز فسفر با آبکاری تماس طلا روی نیکل، آبکاری قلع فلش روی ترمینال‌های PCB برای لحیم‌کاری خوب
• بسته‌بندی نوار و قرقره برجسته برای خطوط مونتاژ SMT خودکار پرسرعت
•

مزایای محصول

1. جایگزینی کاملاً مستقیم: ردپا و تخصیص پین دقیق مطابق با JAE ST11S008V4HR2000، استفاده مجدد از طرح PCB موجود، حذف هزینه بازطراحی برد و تأخیر پروژه.
2. قابلیت اطمینان مکانیکی Push-Push: ساختار ضد خروج داخلی، عملکرد پایدار تحت لرزش برای دستگاه‌های قابل حمل.
3. سوئیچ تشخیص کارت سخت‌افزاری: سیگنال تشخیص NC به MCU میزبان اجازه می‌دهد تا درج/حذف کارت را تشخیص دهد، از منطق اتصال در حین کار پشتیبانی می‌کند.
4. مناسب برای تولید انبوه: چنگک‌های نگهدارنده چند نقطه‌ای از جابجایی/شناور شدن در حین لحیم‌کاری مجدد SMT جلوگیری می‌کنند؛ بسته‌بندی قرقره مناسب ماشین‌های برداشت و قرار دادن پرسرعت.
5. پوسته فولادی محافظ EMI: تداخل الکترومغناطیسی را برای دوربین، دستگاه‌های اینترنت اشیاء قابل حمل و تجهیزات دستی سرکوب می‌کند.
6. جایگزین مقرون به صرفه: کاهش هزینه BOM نسبت به قطعه اصلی JAE ضمن حفظ معادل کامل الکتریکی-مکانیکی.

خدمات ما

2. ظرفیت تولید کافی---مشکلات سفارشات بزرگ را برای شما حل می‌کند
3. سفارشی‌سازی حرفه‌ای--ارائه خدمات یک مرحله‌ای برای کانکتورها
4. حل مشکلات---تمام مشکلات تولید را قبل از ارسال برای شما حل خواهیم کرد
5. تحویل سریع---ارائه راه حل‌های تحویل متعدد برای صرفه‌جویی در هزینه‌های لجستیک

صنایع کاربردی

• دوربین‌های اکشن، دوربین‌های داشبورد، دستگاه‌های ضبط پوشیدنی
• ابزارهای قابل حمل دستی و ترمینال‌های صنعتی دستی
• پهپادها، گره‌های حسگر اینترنت اشیاء فشرده، سخت‌افزار پوشیدنی هوشمند
• دوربین‌های کوچک امنیتی، تجهیزات ضبط ویدئوی قابل حمل
• لوازم الکترونیکی قابل حمل مصرفی، بردهای کنترل تعبیه‌شده فشرده

سوالات متداول

1): آیا می‌توانید نمونه‌های رایگان برای بررسی کیفیت ارسال کنید؟
بله. در بیشتر موارد، ما می‌توانیم نمونه‌ها را به صورت رایگان ارائه دهیم.

2): کارخانه شما چگونه کنترل کیفیت را اعمال می‌کند؟
- قبل از تولید، XTK جلسه‌ای با تمام مدیران برای تأیید تمام جزئیات محصول برگزار می‌کند.- تمام مواد قبل از استفاده توسط مدیریت فروش و تولید بررسی می‌شوند.
- هر خط تولید یک سرپرست تیم برای نظارت بر کیفیت دارد.- کنترل‌کننده‌های کیفیت تخصصی کیفیت محصولات نهایی را بررسی می‌کنند.
ما شما را به موقع از وضعیت به‌روز شده سفارش مطلع خواهیم کرد.
3): چرا محصول شما اینقدر مقرون به صرفه است؟
- با مأموریت ما برای کمک به مشتریان در کاهش هزینه‌های کلی، ما به استراتژی قیمت‌گذاری بیش از حد اعتقاد نداریم.
- XTK تمام تلاش خود را برای پایین نگه داشتن قیمت‌ها بدون قربانی کردن کیفیت انجام می‌دهد. علاوه بر این، XTK با جستجوی فعالانه بهترین گزینه‌های قطعات و مدیریت لجستیک زنجیره تأمین، رقابت‌پذیری هزینه‌های تولید را بهبود می‌بخشد. بنابراین، ما می‌توانیم به کاهش فشار سرمایه شما کمک کنیم و یک رابطه تجاری سودمند متقابل را با هم توسعه دهیم.4. چرا باید از ما خرید کنید، نه از تامین‌کنندگان دیگر؟-15 سال تولید کانکتور دقیق - تیم نوآوری فنی و تحقیق و توسعه قوی - تامین‌کننده تعیین شده برای شرکت‌های مشهور - خدمات و راه‌حل‌های سفارشی - تولید با حداقل تعداد سفارش (MOQ) کم

5). برای تأیید سفارش چه کاری باید انجام دهم؟
تعداد سفارش، جزئیات محصول را با ما تأیید کنید، لوگوی شما، اطلاعات تحویل، تحویل فوری یا نه (تا بتوانیم مناسب‌ترین و مقرون به صرفه‌ترین راه حل حمل و نقل را برای شما برنامه‌ریزی کنیم).
