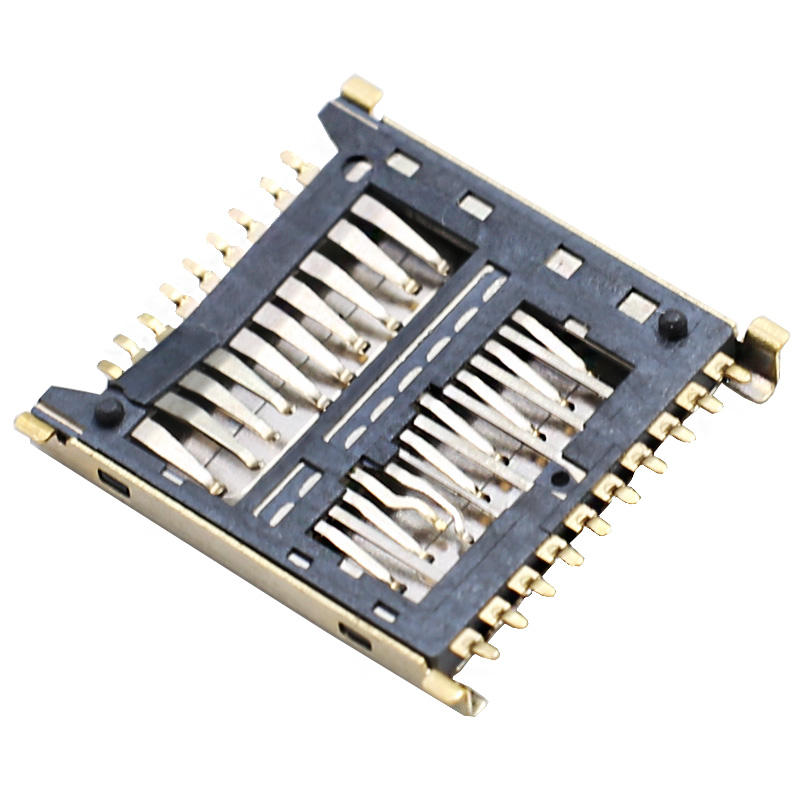

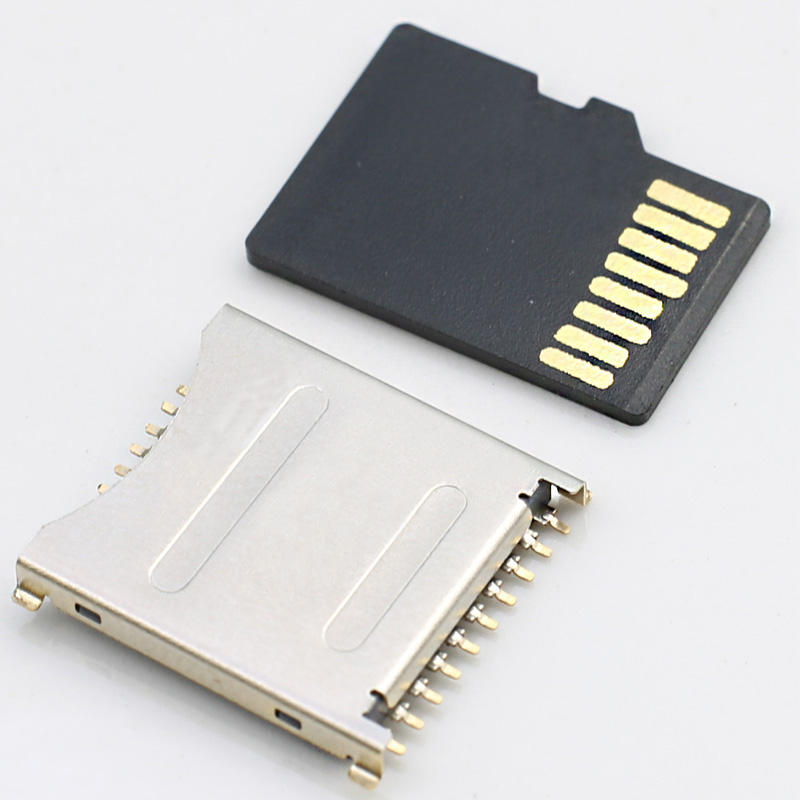

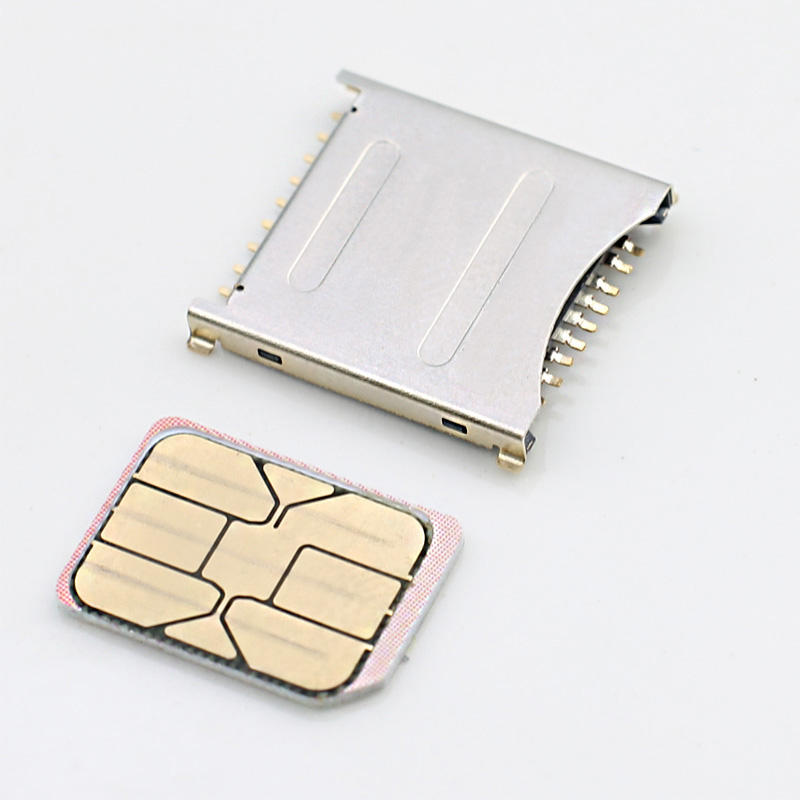

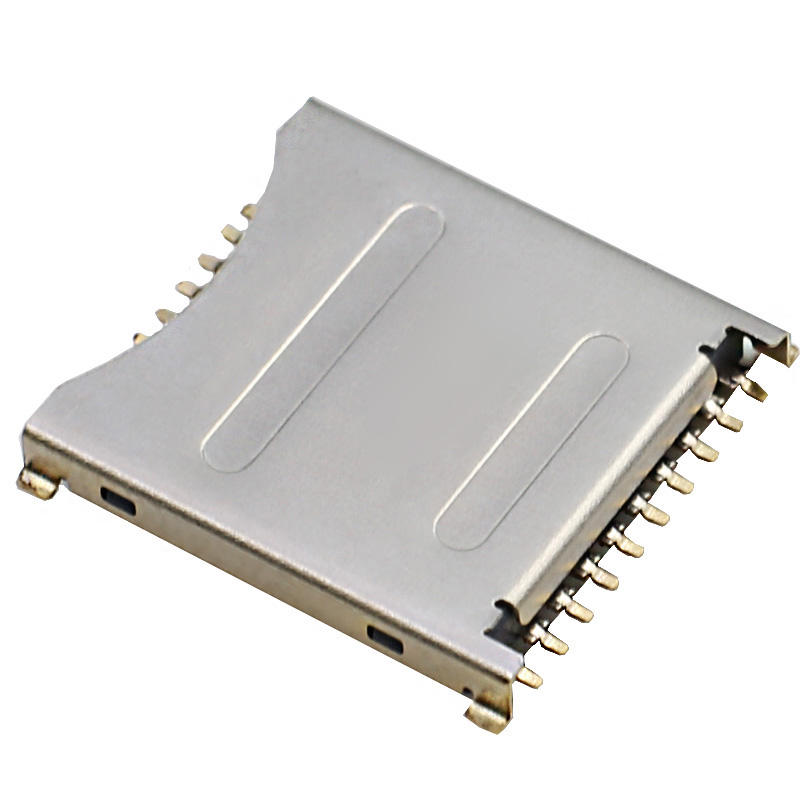

19 پین 3 در 1 Micro SD / UHS-II / UFS کارت کانکتور. SMT 1.6 میلی متر ارتفاع.

برجسته

✅ سوکت کامبو 3 در 1 19 پین: پشتیبانی از UFS / UHS-II Micro SD / UHS-I Micro SD سازگار با گذشته در یک رد پای واحد

✅ ارتفاع انباشت بسیار کم 1.6 میلی متر طراحی نصب سطح SMT برای محفظه دستگاه باریک

✅ پوسته محافظ فولاد ضد زنگ برای سرکوب EMI و ضد تغییر شکل مکانیکی

✅ تماس های تزئین شده با طلا، یکپارچگی سیگنال با سرعت بالا برای UHS-II تا 312 MB / s

✅ پنجه های نگهدارنده PCB ساخته شده، ضد شناور در هنگام جوش مجدد

✅ مطابق با RoHS، کم هالوجن؛ بسته بندی نوار بر روی رول برای تولید SMT با حجم بالا

✅ مکانیسم پرتاب فشار با سوئیچ شناسایی کارت یکپارچه

مشخصات فنی

پارامترهای مکانیکی عمومی

ویژگی های مواد و الکتریکی

دستورالعمل های محیط زیست و جوش

ویژگی های محصول

• طراحی تمام در یک 19 پین: کارت UFS، UHS-II Micro SD را پذیرفته است، با UHS-I Micro SD سازگار است
• عملیات پرتاب فشار: یک فشار قفل / یک فشار پرتاب، بدون پوشش میله
• SMT پایان سطح نصب؛ ساخت در پنجه های نگهدارنده دوگانه برای جلوگیری از نوسان قطعات در جریان مجدد
• ارتفاع کل انباشته شدن باریک 1.6 میلی متر، بهینه شده برای پوشش محصولات نازک
• پوسته محافظ فولاد ضد زنگ: محافظ EMI، حفاظت مکانیکی ضد پیچ و تاب
• محفظه LCP با دمای بالا UL94V-0، با مشخصات جریان مجدد استاندارد JEDEC مطابقت دارد
• قطب تماس از آلیاژ مس با پوشش زره ای نیکل؛ قطب های SMT با پوشش قلع برای قابلیت جوش خوب
• سوئیچ تشخیص کارت سخت افزاری شامل سیگنال تشخیص حضور کارت
• بسته بندی نوار و ریمل برای خطوط مونتاژ خودکار SMT

مزایای محصول

1. پشتیبانی چند استاندارد از یک سوکت: جایگزینی دو سوکت جداگانه (UFS + Micro SD) ، کاهش اثر PCB، کاهش هزینه BOM و بار کاری طرح.
2. 1.6 میلی متر پروفایل بسیار پایین: برای دستگاه های حمل و نقل باریک که فاصله ارتفاع به شدت محدود است، مناسب است.
3. پوسته ای از فولاد ضد زنگ EMI: تداخل سیگنال با سرعت بالا را سرکوب می کند، یکپارچگی سیگنال UHS-II را برای خواندن و نوشتن با سرعت بالا بهبود می بخشد.
4. قابلیت تولید قابل اطمینان SMT: پنجه های نگهدارنده مانع شناور شدن / جابجایی در هنگام جریان مجدد می شوند؛ بسته بندی رول سازگار با سرعت بالا.
5. سوئیچ تشخیص کارت سخت افزاری: سیگنال ورودی / حذف را در زمان واقعی فراهم می کند، مصرف قدرت رای گیری میزبان و پیچیدگی نرم افزار را کاهش می دهد.
6. طیف گسترده ای از دماهای صنعتی -40 ~ + 85 °C: مناسب برای مصرف کنندگان و پروژه های داخلی در فضای باز / صنعتی.
7. سازگاری با گذشته: با کارت های Micro SD UHS-I کار می کند، از خطر سازگاری موجودی برای محصولات نهایی جلوگیری می کند.

خدمت ما

2ظرفیت تولید کافیمشکلات سفارشات بزرگ رو براتون حل کنم
3.تخصيص حرفه اي- ارائه خدمات یک توقف برای اتصال
4حل مشکلاتتمام مشکلات تولیدی ما قبل از حمل و نقل برای شما حل خواهد شد
5تحویل سریع...-ارائه راه حل های تحویل متعدد برای صرفه جویی در هزینه های لجستیک

صنایع کاربردی

• ترمینال های دستی صنعتی قابل حمل، ابزار ثبت اطلاعات
• دروازه های لبه ی اینترنت اشیا، سخت افزار کنترل جاسازی شده هوشمند
• دوربین های اکشن، دستگاه های ضبط ویدئویی قابل حمل
• هواپیماهای بدون سرنشین، تجهیزات قابل حمل آزمایش و اندازه گیری
• دستگاه های پزشکی قابل حمل، تجهیزات تشخیصی دستی
• دستگاه های اسکنر دستی
• سخت افزار هوشمند فشرده که نیاز به ذخیره سازی چند فرمت دارد
