کانکتور هیئت مدیره سیم 90 درجه بکس افقی خم پن 2.0mm Pitch زنانه پلگ ان نایلون خانه
توضیحات محصول
| ماده |
مشخصات |
| نوع محصول |
کابینت زنانه سیم به تخته، 90 درجه افقی خم شده، بند قفل |
| ارتفاع |
2.0 میلی متر |
| سبک نصب |
DIP از طریق سوراخ، زاویه راست / افقی |
| موقعیت های موجود |
2- 16 موقعیت (استانداردی) ، موقعیت های سفارشی قابل مذاکره |
| مواد مسکن |
نایلون PA66، UL94-V-0 ضد شعله |
| مواد پایانی |
مس / فوسفور برنز |
| پوشش استاندارد |
مسطح با قلع؛ فلش طلا اختیاری است |
| جریان نامی |
3 A AC/DC (به هر مدار) |
| ولتاژ نامی |
250 ولت AC/DC |
| مقاومت تماس |
≤20 mΩ (اولی) |
| مقاومت عایق |
≥1000 MΩ |
| مقاومت در برابر ولتاژ |
1000 ولت AC / 1 دقیقه |
| محدوده دمای عملیاتی |
-25 °C ~ +85 °C |
| چرخه های جفت گیری |
≥500 چرخه |
| اندازه گیری سیم سازگار |
AWG #24-#28 سیم پیچ |
| رعایت |
RoHS، REACH |
| قطعات تطبیقی |
ترمینال های کرپ، سر مرد جفت گیری، سلف سیم سفارشی |

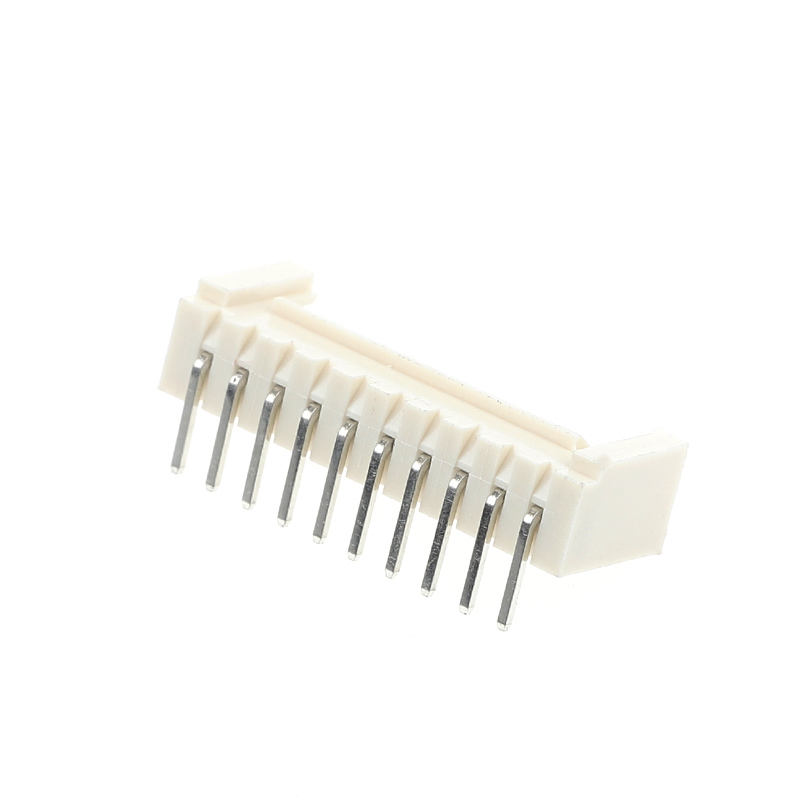

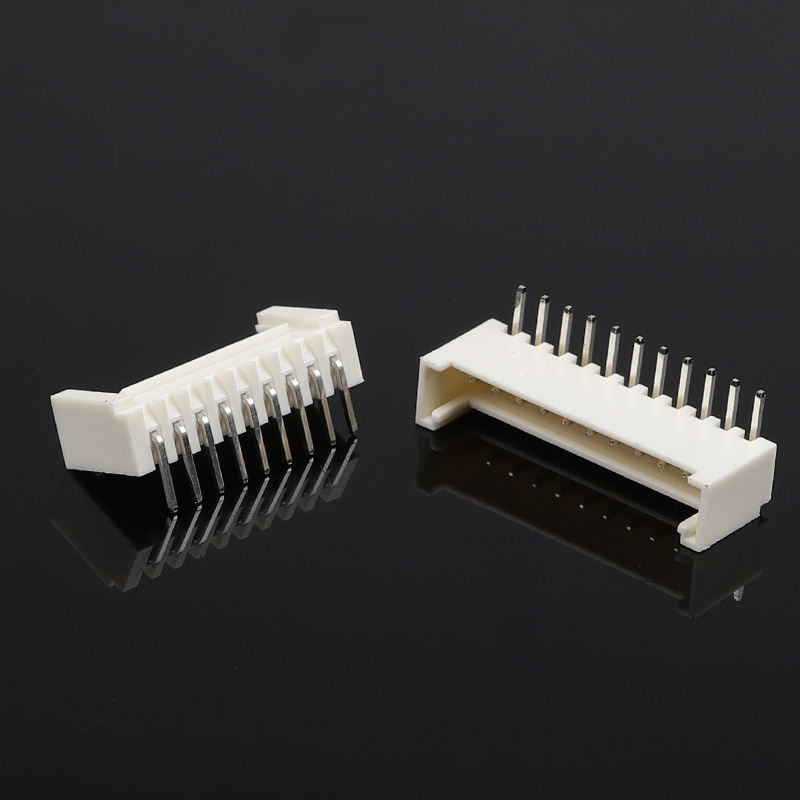

این محفظه زنانه افقی سیم به تخته با شیب 2.0 میلی متر 90 درجه زاویه راست یک کانکتور DIP از طریق سوراخ خم شده است که دارای یک بند مثبت است.طراحی شده برای اتصال قابل اعتماد سیگنال و کم مصرف سیم به PCB در مجموعه های الکترونیکی با فضای محدودقفل داخلی در برابر لرزش و کشش تصادفی، جلوگیری از خطرات اتصال متناوب رایج در جایگزین های غیر قفل شده را فراهم می کند.از نایلون UL94-V-0 با کیفیت بالا (PA66)، این محفظه گیرنده از فرآیند جوش موج، عملکرد الکتریکی پایدار و عمر طولانی برای الکترونیک تولید انبوه پشتیبانی می کند.در دسترس در چند عدد پین برای طرح PCB انعطاف پذیر، به عنوان یک جایگزین مقرون به صرفه برای سری اصلی 2.0 میلی متری از نوع سیم به تخته استفاده می شود.
- ساختار DIP 90° افقی: جفت گیری افقی ورودی ورودی، فضای باز PCB عمودی را ذخیره می کند، ایده آل برای طرح محفظه جمع و جور؛ طراحی پیچ خم شده سوراخ، لنگر قوی جوش مکانیکی را فراهم می کند.مقاومت بیشتر در برابر ضربه نسبت به نسخه های SMT برای دستگاه های مستعد لرزش.
- قفل بند مثبت: صدای کلیک لمسی در هنگام جفت گیری کامل؛ جلوگیری از قطع تصادفی در هنگام حمل، مونتاژ یا عملیات تجهیزات؛ جلوگیری از قطع سیگنال ناشی از جفت گیری آزاد.محفظه قطبی شده مانع از ورودی معکوس برای محافظت از مدارهای PCB می شود.
- خانه های نایلونی PA66 با دمای بالا: درجه بندی ضد شعله UL94-V-0، سازگار با جوش موج استاندارد، ابعاد پایدار در چرخه حرارتی، خطر تغییر شکل کم در طول جوش تولید.
- عملکرد الکتریکی ثابت: هندسه ای بهینه شده تماس مقاومت تماس را در طول چرخه های جفت گیری مکرر کاهش می دهد؛ مواد خام و بازرسی دقیق در فرآیند کاهش میزان شکست در زمینه برای پروژه های OEM حجم بالا.
- پوشش گسترده تعداد پین و پشتیبانی سفارشی: موقعیت های استاندارد 2P-16P در موجودی؛ تعداد پین های سفارشی، گزینه های پوشش پایانی (قلو / فلش طلایی انتخابی)خدمات مرسوم علامت گذاری و تطبیق کابل های موجود برای نیازهای خاص پروژه.
- انطباق کامل: مطابق با RoHS و REACH، با الزامات جهانی واردات الکترونیک مصرف کننده و صنعتی مطابقت دارد؛ گزارش های آزمایش و فایل های طراحی در صورت درخواست برای تأیید طراحی در دسترس است.
مناسب برای اتصال سیگنال داخلی و کم مصرف در صنایع مختلف:
- الکترونیک مصرف کننده: لوازم خانگی، ماژول های خانه هوشمند، صفحه نمایش، چاپگرها و اسکنرها
- کنترل صنعتی: ماژول های سنسور، تخته های کنترل، تجهیزات کوچک اتوماسیون
- LED و نورپردازی: صفحه های راننده LED، واحدهای کنترل نور داخلی
- پزشکی و ابزار: ابزار آزمایش، دستگاه های پزشکی قابل حمل
- بازارهای فرعی خودرو: مجموعه های الکترونیکی کمکی داخل خودرو
سوالات عمومی
1. س: آیا شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
2. س: من نمی توانم محصول را در کات شما پیدا کنملوگ، مي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما نه همه آنها. فقط به ما بگویید که چه محصولی نیاز دارید، و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35 تا 45 روز طول می کشد.
3سوال: میشه نمونه ای ازش بدهید؟ این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید برای هزینه حمل و نقل پرداخت
4سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
5. س: چگونه به حمل سفارش من؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه آسیب محصولی هستیم که در طول تحویل رخ می دهد..
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی بانکی)) ، Western Union و PayPal را قبول می کنیم. لطفا اطمینان حاصل کنید که می توانیم همان مقدار را که فاکتور است دریافت کنیم. و شما می توانید در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به سختی از ISO9001، IQC، OQC، IPQC، QA پیروی می کنیم. 10٪ از بخش کیفیت ما را اشغال می کنیم. تمام محصولات ما توسط CCD آزمایش می شوند.
8. س: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
9س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، هیچ مشکلی برای ما وجود ندارد که لوگو یا سایر اطلاعات خود را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که هزینه هاي بيشتري داره.
10. س: چه گواهینامه هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
