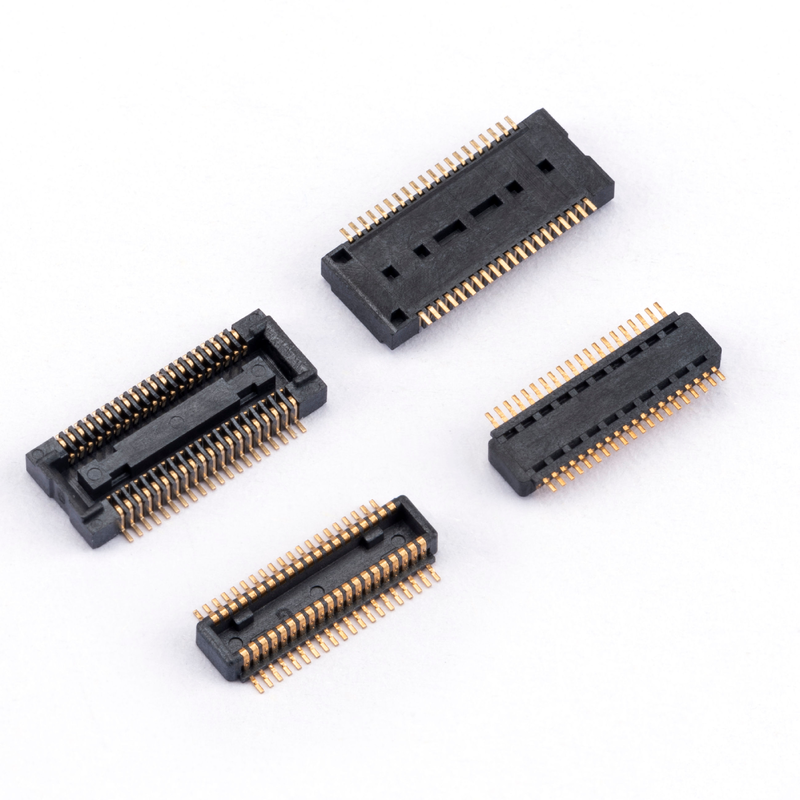

0.4mm Double Row Vertical SMT Waterproof Male-Female PCB Board-to-Board Connector Gold Plated.4mm Double Row Vertical SMT Waterproof Male-Female PCB Board-to-Board Connector.4mm Double Row Vertical SMT Waterproof Male-Female PCB Board-to-Board Connector.4mm Double Row Vertical SMT Waterproof Male-Female PCB Board-to-Board Connector.4mm Double Row Vertical SMT Waterproof Male-Female PCB Board-to-Board Connector.4mm Double Row Vertical SMT Waterproof Male-Female PCB Board-to-Board Connector Board-to-Board Connector پوشش طلا شده
توضیحات محصول
| ماده |
مشخصات |
| نوع محصول |
کانکتور board-to-board / کانکتور BTB |
| سبک کانکتور |
زوج نر و ماده |
| ارتفاع |
0.4 میلی متر |
| تعداد ردیف ها |
دو ردیف |
| نوع نصب |
SMT (تکنولوژی نصب سطح) |
| جهت نصب |
عمودی / 180° |
| مواد تماس |
آلیاژ مس / فسفر برنز |
| پوشش تماس |
طلا شده |
| مواد عایق کننده |
LCP (پلیمر کریستال مایع) |
| رنگ عایق |
سیاه |
| ارتفاع کانکتور |
بر اساس الزامات برنامه سفارشی |
| موقعیت تماس |
تعداد چند پین در دسترس است |
| دمای کار |
-40°C تا +85°C (با توجه به مدل) |
| ولتاژ نامی |
تا 30V/60V (با توجه به مدل) |
| جریان نامی |
تا 0.3A/contact (تصميم خيزه خوب معمول) |
| مقاومت تماس |
تقریباً ≤90mΩ (با توجه به مدل) |
| مقاومت عایق |
≥50MΩ |
| مقاومت در برابر ولتاژ |
محدوده 100-150 ولت AC (بسته به مدل) |
| دوام |
30~50 چرخه جفت گیری (با توجه به مدل) |
| بسته بندی |
نوار و رول برای مونتاژ SMT |
کانکتور board-to-board قدرتمندترین محصول کانکتور از تمام محصولات کانکتور است. این عمدتا در سیستم های برق، شبکه های ارتباطی، تولید مالی، آسانسورها،اتوماسیون صنعتی، تجهیزات پزشکی، تجهیزات اداری، لوازم خانگی، و غیره تولید نظامی و صنایع دیگر. در حال حاضر فاصله اصلی کانکتورهای صفحه به صفحه 0.4mm 0.5mm، 0.8mm، 1.00m، 1.27 میلی متر و غیره.
ویژگی
1اتصال PCB عمودی صرفه جویی در فضا
طراحی عمودی SMT board-to-board اجازه می دهد تا دو PCB در یک پیکربندی انباشته متصل شوند، که آن را برای محصولات مناسب می کند که فضای PCB محدود است.
کاربردهای معمول:
- سیستم های چسبیده فشرده
- کنترل کننده های صنعتی
- دستگاه های هوشمند
- تجهیزات الکترونیکی قابل حمل
2. گزینه های ارتفاع انبار انعطاف پذیر
کانکتور از ارتفاعات چندگانه ی جفت گیری پشتیبانی می کند:
4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm
این امر به مهندسان اجازه می دهد تا فاصله PCB مناسب را با توجه به ساختار محفظه و الزامات طرح اجزای داخلی انتخاب کنند.
3سازگاری تولید SMT
طراحی ترمینال SMT از فرآیندهای نصب سطح خودکار پشتیبانی می کند، به ساده سازی مونتاژ PCB و بهبود بهره وری تولید کمک می کند.
کانکتورهای SMT BTB متداول از گزینه های بسته بندی نوار و رول برای تجهیزات قرار دادن خودکار استفاده می کنند.
مدت پرداخت و تحویل
1زمان تحویل: 3-15 روز کاری پس از تایید سفارش و دریافت پرداخت.
2شرایط تجاری: FOB شنژن یا EXW.
3مدت پرداخت: 100٪ T / T پیش از تولید.
4روش پرداخت: T/T، PayPal، Western Union، یا روش های دیگر.
5نمونه: نمونه ها برای بررسی کیفیت و مشخصات موجود هستند و برای 1-30 پی سی رایگان است.
6بسته بندی: در داخل: کیسه PE، سینی، لوله، جعبه، نوار + رول. خارج: کارتن صادراتی
7روش حمل و نقل: UPS، DHL، FEDEX، EMS و حمل و نقل هوایی و حمل و نقل دریایی.
راهنمای انتخاب فنی
0.4mm Pitch Board به کنتاکتور بورد
برای:
- لوازم الکترونیکی مصرفی بسیار نازک
- دستگاه های قابل حمل
- ماژول های نمایش فشرده
- لوازم الکترونیکی پوشیدنی
مزایا:
- چگالی تماس بالاتر
- کاهش سطح PCB
- مناسب برای طرح های کوچک
0.5mm Pitch BTB Connector
برای:
- ماژول های کنترل صنعتی
- تجهیزات ارتباطی
- دستگاه های محاسباتی جاسازی شده
- محصولات الکترونیکی هوشمند
مزایا:
- تعادل بین اندازه و قدرت مکانیکی
- گزینه های انعطاف پذیر شمارش پین
- مناسب برای اتصال PCB با تراکم بالا
0.8mm Pitch Board Connector
برای:
- الکترونیک صنعتی
- ماژول های خودرو
- سرورها و تجهیزات کامپیوتری
- کاربردهای با نیاز مکانیکی بالا
مزایا:
- ساختار قوی تر جفت گیری
- برای طرح های با تعداد پین بالاتر مناسب است
- مونتاژ آسان تر در مقایسه با اتصال دهنده های فوق العاده ظریف
درخواست ها
الکترونیک صنعتی
- تخته های کنترل صنعتی
- تجهیزات اتوماسیون
- کنترل کننده های جاسازی شده
- ابزار اندازه گیری
تجهیزات ارتباطی
- دستگاه های شبکه
- ماژول های ارتباطی
- واحدهای پردازش سیگنال
الکترونیک مصرفی
- ترمینال های هوشمند
- دستگاه های الکترونیکی قابل حمل
- ماژول های نمایش
- سیستم های جاسازی شده
هوش مصنوعی و سخت افزار مرتبط با کامپیوتر
کاربردهای بالقوه عبارتند از:
- دستگاه های محاسباتی AI
- کنترل کننده های جاسازی شده هوش مصنوعی
- سخت افزارهای ترمینال هوشمند
- ماژول های کامپکت محاسباتی
مزیت
طراحی تراکم 0.8mm Pitch برای طرح PCB صرفه جویی در فضا
ساختار پچ 0.5 میلی متر اجازه می دهد تا تماس های سیگنال بیشتری در یک منطقه PCB محدود در مقایسه با کانکتورهای سنتی بزرگتر پیچ ادغام شود.
این باعث می شود که برای:
- کنترل کننده های صنعتی کوچک
- سیستم های محاسباتی جاسازی شده
- ماژول های ارتباطی
- دستگاه های الکترونیکی هوشمند
کانکتورهای BTB با پیچ باریک معمولاً برای کاربردهایی که نیاز به اندازه PCB کاهش یافته و تراکم اجزای بالاتر دارند انتخاب می شوند.
اتصال ماژولار PCB به PCB قابل اعتماد
طراحی جفت گیری نر و ماده امکان اتصال مستقیم بین دو PCB را فراهم می کند و از معماری های الکترونیکی ماژولار پشتیبانی می کند.
مزایای طراحی معمولی عبارتند از:
- کاهش الزامات سیم کشی
- تجمع داخلی ساده
- استفاده بهتر از فضا
- ادغام ماژول ساده تر
SMT سازگار با تولید خودکار
ساختار پایان SMT امکان سازگاری با خطوط مونتاژ PCB مدرن را فراهم می کند، از جمله قرار دادن خودکار و فرآیندهای جوش مجدد.
این به تولید کنندگان کمک می کند تا:
- بهره وری تولید
- سازگاری مونتاژ
- جریان کار تولید PCB
سوالات عمومی
س: شما یک کاتالوگ دارید؟ آیا می توانید کاتالوگ را برای بررسی تمام محصولات خود به من بفرستید؟
A: بله، شما می توانید با ما در اینترنت تماس بگیرید یا یک ایمیل برای دریافت کاتالوگ ارسال کنید.
سوال: من نمیتونم محصول رو توی کاتا پیدا کنممي توني اين محصول رو برام درست کني؟
A: کاتالوگ ما اکثر محصولات ما را نشان می دهد، اما نه همه آنها. فقط به ما بگویید که چه محصولی نیاز دارید، و چه تعداد می خواهید. اگر ما آن را نداشته باشیم، ما همچنین می توانیم یک قالب جدید را برای تولید آن طراحی و بسازیم.براي مرجع شما، ساخت یک قالب معمولی حدود 35 تا 45 روز طول می کشد.
سوال: می توانید یک نمونه ارائه دهید؟ آیا این نمونه ها رایگان هستند؟
A: بله، ما ارائه 5-10 PC از نمونه های رایگان کانکتور برای آزمایش. اما شما باید برای هزینه حمل و نقل پرداخت
سوال: زمان تحویل شما چطوره؟
A: کالاهای موجود در عرض 1 روز تحویل داده می شوند؛ کالاهای سفارشی در عرض 5-7 روز تحویل داده می شوند
سوال: چطور سفارشم رو بفرستم؟
A: برای بسته های کوچک، آنها را از طریق اکسپرس مانند DHL، FedEx، UPS، TNT، EMS ارسال کنید. این سرویس درب به درب است. برای بسته های بزرگ، ما می توانیم آنها را از طریق هوا یا دریا ارسال کنیم. ما از کارتون های صادراتی استاندارد استفاده می کنیم.ما مسئول هر گونه خسارت محصولی که در طول تحویل رخ دهد.
6. س: چه نوع پرداختی را می پذیرید؟ آیا می توانم RMB پرداخت کنم؟
A: ما T / T ((تحویلی) ، Western Union و PayPal را قبول می کنیم. لطفا مطمئن شوید که ما می توانیم همان مقدار را به عنوان فاکتور دریافت کنیم. و شما می توانید پول را در RMB پرداخت کنید. هیچ مشکلی نیست.
7. س: چطور در مورد کنترل کیفیت شرکت شما
A: به سختی از ISO9001، IQC، OQC، IPQC، QA پیروی می کنیم. 10٪ از بخش کیفیت ما را اشغال می کنیم. آزمایش CCD به 99٪ از برنامه های کاربردی محصول شرکت ما اعمال می شود.
سوال: من به لیست قیمت تمام محصولات شما نیاز دارم. آیا شما لیست قیمت دارید؟
پاسخ: ما لیست قیمت همه محصولات خود را نداریم. چون ما موارد زیادی داریم، ناممکن است که همه قیمت های آنها را در یک لیست قرار دهیم،و قیمت ها همیشه به دلیل هزینه مواد و مقدار تغییر می کنند.. و شما می توانید به ما یک لیست از تمام موارد شما نیاز دارید; ما به دقت تایید یک به یک و به شما مشخصات و لیست قیمت
س: آیا می توانید محصولات سفارشی و بسته بندی سفارشی را انجام دهید؟
پاسخ: بله. ما تعداد زیادی از سفارشی ساخته شده
در مورد بسته بندی سفارشی، هیچ مشکلی وجود ندارد که ما لوگوی خود را یا سایر اطلاعات را روی بسته بندی قرار دهیم.فقط بايد اشاره کنم که اين باعث ميشه يه مقدار هزينه ي اضافي داشته باشه.
سوال: چه گواهی هایی دارید؟
A: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، و غیره.
