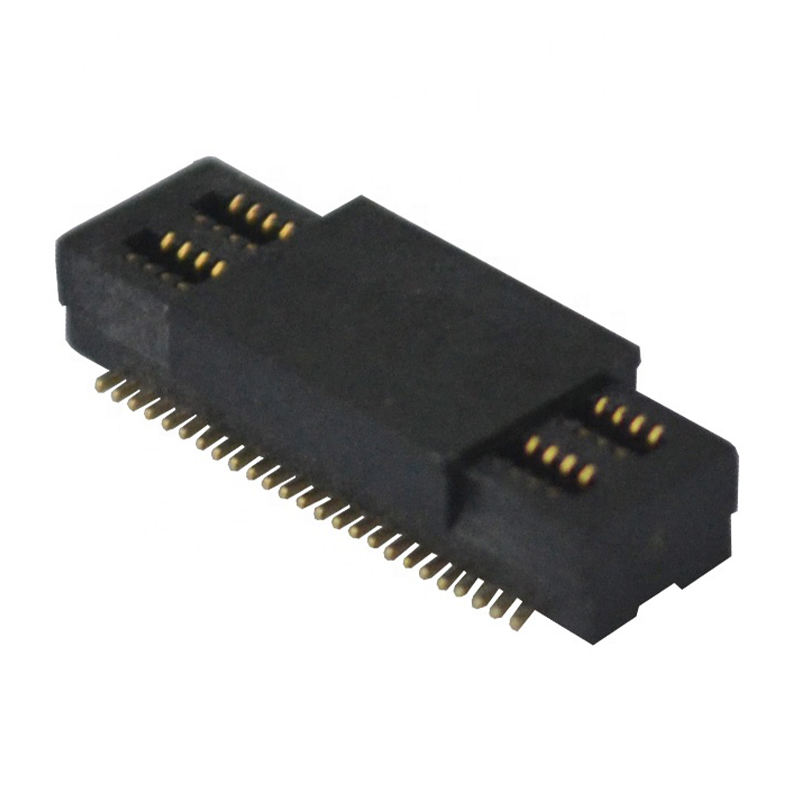

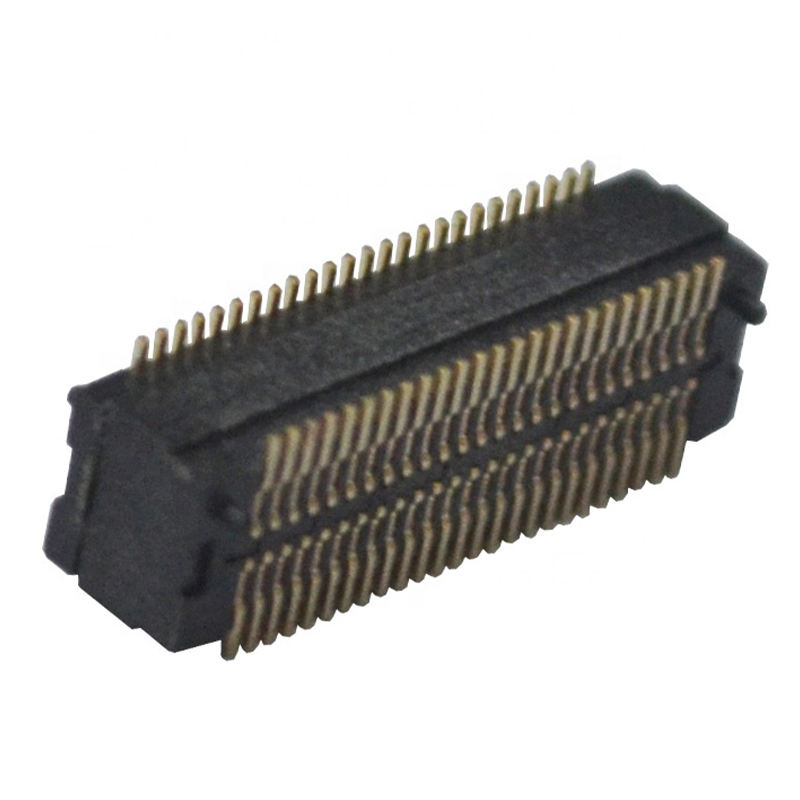

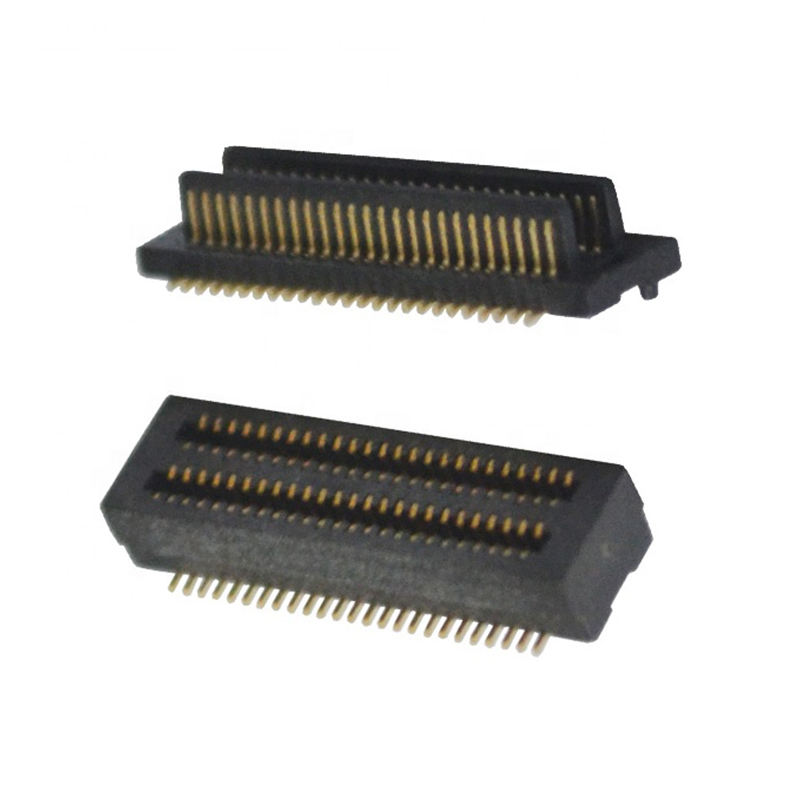

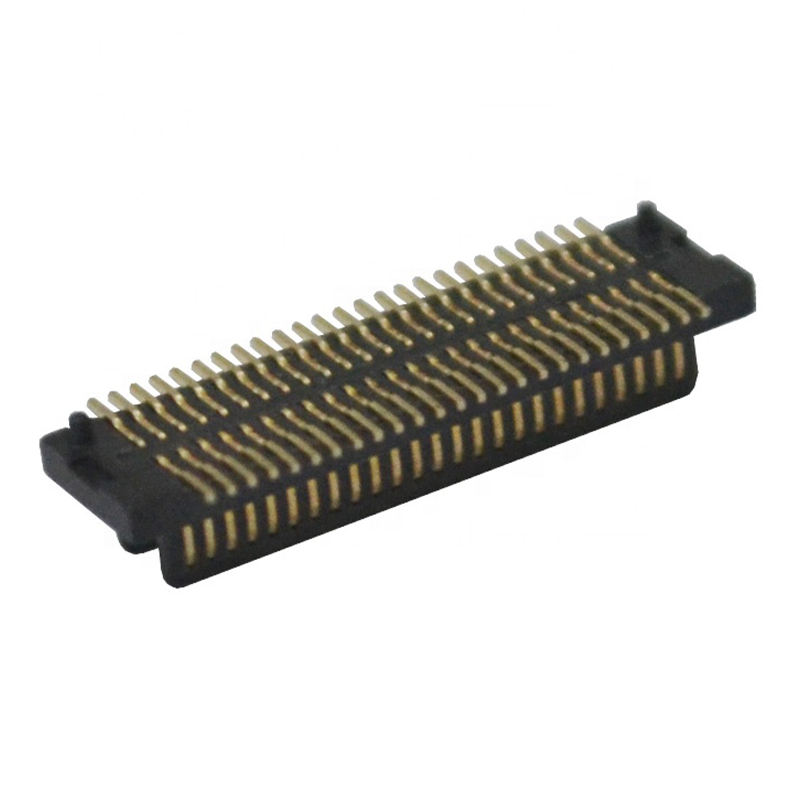

0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board

0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board

0کانکتور BTB.5mm pitch

اتصال 50P SMT بورد به بورد

کانکتور زنانه مردانه BTB

محل منبع:

گوانگدونگ، چین

نام تجاری:

XTKCONN

گواهی:

CE,SGS,ROHS,ISO9001

شماره مدل:

کانکتور BTB

با ما تماس بگیرید
درخواست نقل قول
0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board
0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board 0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board 0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board 0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board
جزئیات محصول
برنامه:
قدرت
جنسیت:
زن
تابع:
در محصولات مصرفی استفاده می شود
رتبه بندی فعلی:
3A
دمای عملیات:
-40~+105°C
طول پین:
سفارشی سازی
برجسته کردن:

0کانکتور BTB.5mm pitch

,

اتصال 50P SMT بورد به بورد

,

کانکتور زنانه مردانه BTB

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1000 عدد
قیمت
Negotiable price
جزئیات بسته بندی
بسته خلاء، جعبه در کارتن
زمان تحویل
5-7 روز
شرایط پرداخت
L/C، T/T، Payyal
قابلیت ارائه
3KK عدد
محصولات مرتبط
قیمت خوب کانکتور برد به برد عمودی SMT دو شیاره BTB نری و مادگی 4.0H-8.5H سوکت برد PCB آنلاین ویدیو

کانکتور برد به برد عمودی SMT دو شیاره BTB نری و مادگی 4.0H-8.5H سوکت برد PCB

بهترین قیمت رو بدست بیار
قیمت خوب کانکتور برد به برد OEM با گام 0.8 میلی‌متر، ارتفاع پشته 3.55 میلی‌متر، نری-مادگی، کانکتور PCB 20 پین، کانکتور BTB SMT آنلاین ویدیو

کانکتور برد به برد OEM با گام 0.8 میلی‌متر، ارتفاع پشته 3.55 میلی‌متر، نری-مادگی، کانکتور PCB 20 پین، کانکتور BTB SMT

بهترین قیمت رو بدست بیار
قیمت خوب کانکتور برد به برد 0.4 میلی‌متر 0.5 میلی‌متر 0.8 میلی‌متر 20 30 40 80 100 پین کانکتورهای PCB BTB آنلاین ویدیو

کانکتور برد به برد 0.4 میلی‌متر 0.5 میلی‌متر 0.8 میلی‌متر 20 30 40 80 100 پین کانکتورهای PCB BTB

بهترین قیمت رو بدست بیار
قیمت خوب 0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board آنلاین ویدیو

0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
حالا تماس بگیرید
توضیحات محصول

0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board



توضیحات محصول

1مواد:

1-1.
برنج
1-2.خانه:
lcp + 30%G.F. UL94 V-0 سیاه
ترمینال ۱-۳:
فوسفور برنز
2مشخصات پوشش

2-1.ترمینال:
طلا شده 3U"/6U"/15U"/30U"
2-2، شل:
نیکل چدن شده
3عملکرد مکانیکی

3-1، نيروهاي ورودي:
5N ~ 20N
3-2: نيروهاي خروج:
ابتدا 8N ~ 20N، پس از 1000 چرخه جفت گیری 6N ~ 20N.
3-3. دوام:
750 چرخه MIN.
4عملکرد الکتریکی

۴-۱-در حال حاضر رتبه بندی:
1.5A
4- مقاومت تماس:
حداکثر 30 ميليومتر
4-3.مقاومت عایق بندی:
500 MΩ MIN @ 500 V DC
4-4. ولتاژ دایل الکتریکی در حالت ایستادگی:
100 ولت/AC
5. محدوده دمای کار:
-40°C تا +85°C
6مطابق با RoHS یا بدون هالوجن.

کانکتور board-to-board قدرتمندترین محصول کانکتور از تمام محصولات کانکتور است. این عمدتا در سیستم های برق، شبکه های ارتباطی، تولید مالی، آسانسورها،اتوماسیون صنعتی، تجهیزات پزشکی، تجهیزات اداری، لوازم خانگی، و غیره صنایع ساخت و ساز نظامی و صنایع دیگر. در حال حاضر فاصله اصلی کانکتورهای صفحه به صفحه 0.4mm 0.5mm، 0.8mm، 1.00m، 1.27 میلی متر و غیره.

0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board

ویژگی ها

  • 0.5mm طراحی پیچ خوب برای طرح های PCB با چگالی بالا
  • 50 موقعیت (50P) پشتیبانی از اتصال متعدد سیگنال
  • ساختار جفت گیری نر و ماده برای طرح های انعطاف پذیر انباشته شدن تخته
  • نوع نصب SMT سازگار با فرآیندهای مونتاژ خودکار
  • طراحی جمع و جور برای برنامه های الکترونیکی با فضای محدود
  • مناسب برای معماری PCB ماژولار
  • در دسترس با ارتفاع های مختلف جفت گیری با توجه به الزامات برنامه

0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board

0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board

0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board

0.5mm Pitch BTB مرد/زن 50P SMT کنتاکتور Board to Board


مدت پرداخت و تحویل
1زمان تحویل: 3-15 روز کاری پس از تایید سفارش و دریافت پرداخت.
2شرایط تجاری: FOB شنژن یا EXW.
3مدت پرداخت: 100٪ T / T پیش از تولید.
4روش پرداخت: T/T، PayPal، Western Union، یا روش های دیگر.
5نمونه: نمونه ها برای بررسی کیفیت و مشخصات موجود هستند و برای 1-30 پی سی رایگان است.
6بسته بندی: در داخل: کیسه PE، سینی، لوله، جعبه، نوار + رول. خارج: کارتن صادراتی
7روش حمل و نقل: UPS، DHL، FEDEX، EMS و حمل و نقل هوایی و حمل و نقل دریایی.



درخواست ها

الکترونیک صنعتی

  • تخته های کنترل صنعتی
  • تجهیزات اتوماسیون
  • کنترل کننده های جاسازی شده
  • ابزار اندازه گیری

تجهیزات ارتباطی

  • دستگاه های شبکه
  • ماژول های ارتباطی
  • واحدهای پردازش سیگنال

الکترونیک مصرفی

  • ترمینال های هوشمند
  • دستگاه های الکترونیکی قابل حمل
  • ماژول های نمایش
  • سیستم های جاسازی شده

هوش مصنوعی و سخت افزار مرتبط با کامپیوتر

کاربردهای بالقوه عبارتند از:

  • دستگاه های محاسباتی AI
  • کنترل کننده های جاسازی شده هوش مصنوعی
  • سخت افزارهای ترمینال هوشمند
  • ماژول های کامپکت محاسباتی



مزیت

طراحی پچ 0.5mm فشرده برای طرح PCB صرفه جویی در فضا

ساختار پچ 0.5 میلی متر اجازه می دهد تا تماس های سیگنال بیشتری در یک منطقه PCB محدود در مقایسه با کانکتورهای سنتی بزرگتر پیچ ادغام شود.

این باعث می شود که برای:

  • کنترل کننده های صنعتی کوچک
  • سیستم های محاسباتی جاسازی شده
  • ماژول های ارتباطی
  • دستگاه های الکترونیکی هوشمند

کانکتورهای BTB با پیچ باریک معمولاً برای کاربردهایی که نیاز به اندازه PCB کاهش یافته و تراکم اجزای بالاتر دارند انتخاب می شوند.

اتصال ماژولار PCB به PCB قابل اعتماد

طراحی جفت گیری نر و ماده امکان اتصال مستقیم بین دو PCB را فراهم می کند و از معماری های الکترونیکی ماژولار پشتیبانی می کند.

مزایای طراحی معمولی عبارتند از:

  • کاهش الزامات سیم کشی
  • تجمع داخلی ساده
  • استفاده بهتر از فضا
  • ادغام ماژول ساده تر

SMT سازگار با تولید خودکار

ساختار پایان SMT امکان سازگاری با خطوط مونتاژ PCB مدرن را فراهم می کند، از جمله قرار دادن خودکار و فرآیندهای جوش مجدد.

این به تولید کنندگان کمک می کند تا:

  • بهره وری تولید
  • سازگاری مونتاژ
  • جریان کار تولید PCB
