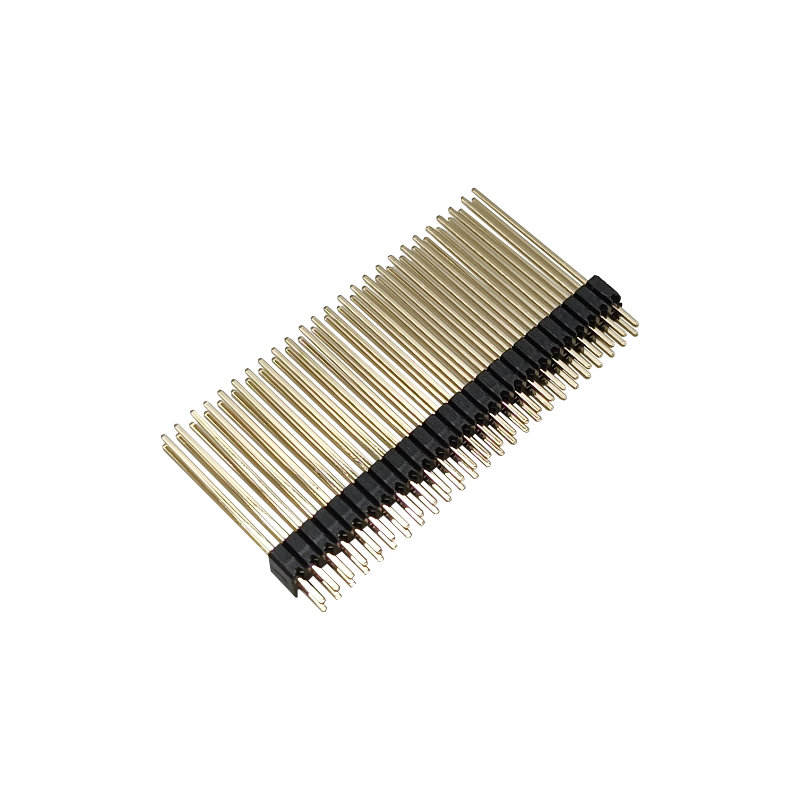

رابط صندلی سوزن جدید 1.27mm دو ردیف بلند 2 * 25P تمام مس حفاظت از محیط زیست تولید کننده طلایی

توضیحات محصول

اين1.27mm Pitch 2×25P Extended Pin Header Connector..27mm Pitch 2×25P Extended Pin Header Connector.یک سر قلم مرد فشرده طراحی شده برای اتصال PCB به PCB و board-to-module است که در آن سر قلم استاندارد 2.54mm ممکن است فضای زیادی را در صفحه اش بگیرد.

با یک1.27 میلی متری، 50 تماس در دو ردیف، پیکربندی پین گسترش یافته، تماس بر اساس مس و سطوح تماس طلایی، مناسب برای مجموعه های کامپکت الکترونیکی است که نیاز به تعداد تماس بالا در یک منطقه محدود PCB دارند.

مواد و ساخت

تماس های آلیاژ مس

کانکتور از تماس های آلیاژ مس استفاده می کند که پایه رسانا مورد نیاز برای اتصال الکتریکی PCB به PCB را فراهم می کند. منطقه جفت گیری با 0.25 μm طلا مشخص شده است،در حالی که دم جوشنده استفاده می کند 1.27 μm پوشش قلع مات.

عایق گرماپلاستیک

محفظه عایق از مواد ترموپلاستیک با درجه قابل اشتعال UL94 V-0 استفاده می کند، که باعث می شود قطعه مناسب برای مجموعه های PCB باشد که در آن الزامات قابل اشتعال بودن مواد باید در نظر گرفته شود.

مزایای مهندسی

1. ارتباط متقابل تخت به تخت

پیچ 1.27 میلی متر و پیکربندی 2 ردیف و 10 موقعیت یک رابط PCB به PCB را برای برنامه هایی که فضای صفحه محدود است فراهم می کند.

این باعث می شود که این کانکتور به ویژه برای:

• پنل های کنترل فشرده
• ماژول های الکترونیکی جاسازی شده
• PCB های کنترل صنعتی
• تجهیزات ارتباطی
• ماژول های محاسباتی
• الکترونیک مصرفی

2. مجمع PCB سازگار با SMT

طراحی نصب عمودی سطح با فرآیندهای مونتاژ SMT خودکار سازگار است. تولید کننده جوشاندن بخار فاز و IR را به عنوان فرآیندهای جوشاندن پشتیبانی می کند.

برای تولید PCB حجم بالا، این می تواند ادغام را به یک فرآیند تولید موجود روی سطح ساده کند.

3عملکرد الکتریکی تعریف شده

مشخصات منتشر شده پارامترهای الکتریکی قابل اندازه گیری را فراهم می کند نه اینکه فقط بر ادعاهای عمومی قابلیت اطمینان تکیه کند.

ارزش های کلیدی عبارتند از:

• 1A در هر جریان تماس
• ولتاژ 125VAC
• 20mΩ حداکثر مقاومت تماس اولیه
• 50mΩ حداکثر مقاومت تماس پس از آزمایش
• 1حداقل مقاومت عایق سازی،000MΩ

این ارقام به مهندسان معیارهای مشخصی برای ارزیابی مناسب بودن الکتریکی در هنگام انتخاب کانکتور می دهند.

4طیف گسترده ای از دمای عملیاتی

محدوده دمای عملیاتی مشخص شده -55 °C تا +125 °C است، که این کانکتور را برای تجهیزات الکترونیکی که نیاز به پوشش نسبتا گسترده دمای عملیاتی دارند مناسب می کند.

مناسب بودن واقعی برای یک محصول نهایی خاص باید با توجه به الزامات حرارتی و زیست محیطی کامل در سطح سیستم ارزیابی شود.

مراحل فرآیند سفارشی

1. جمع آوری الزامات → 2. ارزیابی فنی و نقل قول → 3. بررسی و تأیید نقشه 3D → 4. قالب / ابزار و نمونه اولیه → 5. آزمایش نمونه (رابطه R ، حفظ ، جریان مجدد) و تصویب → 6.تولید انبوه → 7. آخرين QC و محموله

خدمات ما

در دسترس بودن نمونه و سیاست

نمونه ها به صورت رایگان به مشتریان ما در صورت درخواست آنها ارسال می شوند، تا زمانی که آنها مایل به پرداخت هزینه حمل و نقل باشند، یا ما می توانیم هزینه حمل و نقل را برای برخی از مشتریان قدیمی از طرف ما نیز پرداخت کنیم،یا مشتری می تواند حمل و نقل را از پیش پرداخت کند، و ما می توانیم نمونه ها را با کوریور خود نیز ارسال کنیم.

ضمانت ها/ضمانت ها/شرایط و مقررات

ما تضمین کیفیت محصول را ارائه می دهیم.
15 روز تحویل سریع تضمین شده
شرایط پرداخت شامل T / T است، اما مشمول مذاکره است، مانند L / C، PayPal، Western Union و بیشتر.

خدمات پس از فروش

خدمات عالی از طریق شبکه ی دفاتر و دفتر مرکزی ما ارائه می شود.
لطفاً با بخش فروش بازاریابی ما تماس بگیرید، یا از طریق تلفن یا ایمیل، یا اگر مناسب باشد، به دفتر ما مراجعه کنید.
ما علاوه بر خدمات دوستانه، رقابتی ترین قیمت ها و برنامه های انعطاف پذیر را ارائه می دهیم.

سوالات عمومی

سوال: مقدار تولید شما چقدر است؟

A: MOQ ما معمولا به 1000 پی سی می رسد، اما ما مقدار سفارش کوچک را برای آزمایش قبول می کنیم.

س: می تونم از کارخانه شما دیدن کنم؟

A: به بازدید از کارخانه ما خوش آمدید و ما فرآیند تولید حرفه ای خود را به شما نشان می دهیم و امیدواریم که بتوانیم با شما همکاری طولانی مدت داشته باشیم.

سوال: زمان نمونه و زمان تحویل شما چقدر است؟

A: 7 روز برای نمونه ها و 15-20 روز برای تولید انبوه.

س: چگونه می توانم کالاهایم را بازرسی کنم؟

ج: شما می توانید با بازدید از کارخانه، یا از شخص ثالث برای بررسی، یا با بررسی عکس، بررسی کنید.

س: هزینه حمل به کشور من چقدر است؟

ج: حمل و نقل توسط شرکت حمل و نقل بر اساس وزن ناخالص و CBM شما انجام می شود.

سوال: از کجا بدونم که سفارشم رو فرستاده؟

A: شماره ردیابی ((DHL ، UPS ، FedEx ، TNT ، EMS ، و غیره) ، بلیط حمل و نقل هوایی یا B / L از طریق دریا به محض ارسال کالا به شما ارسال می شود. ما همچنین تحویل را دنبال می کنیم و شما را آگاه می کنیم.خدمات پس از فروش مفید ارائه می شودما از چيزي که شما مي فروشيد حمايت مي کنيم

س: آیا می توانم محصولات شخصی / سفارشی را بسازم؟

 ج: البته، فقط نقشه یا نمونه خود را به ما بفرستید.
