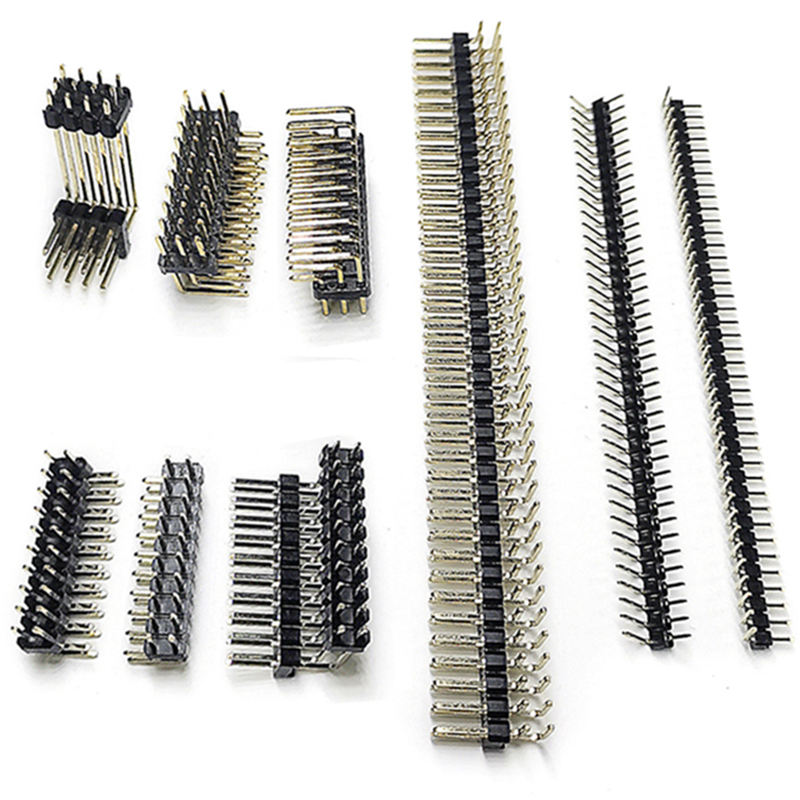

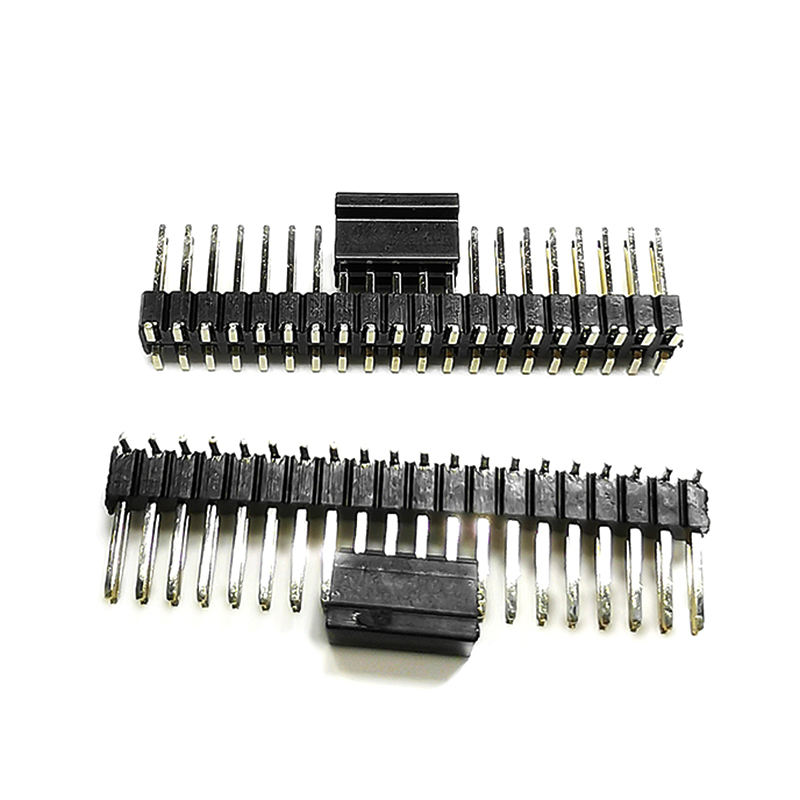

کانکتور هدر پین نری زاویه‌دار SMD/SMT با پین بلند پرس فیت دوگانه 6 8 20 پین 2*14 2*3 5 فیشی 1 میلی‌متر 1.27 میلی‌متر 2 میلی‌متر 2.54 میلی‌متر

فشار-Fit / SMT / THT Long-Pin Male Header 1.0 / 1.27 / 2.0 / 2.54 mm Pitch ، تک و دو ردیف (2 × 3 / 2 × 7 / 2 × 10 / 2 × 14) ، مستقیم / زاویه راست / SMD ، طول پین سفارشی

توضیحات محصول

مرور کلی

این خانواده سرپوش های نر با پین های بلند چهار میدان غالب بورد به بورد (1.0 / 1.27 / 2.0 / 2.54 میلی متر) را در یک ردیف و دو ردیف پوشش می دهد ، با سه سبک پایان به صورت موازی اجرا می شود:دستگاه فشار سازگار (پشته پشتی بدون سولدر)، SMT gull-wing right-angle (auto-placement) ، و THT راست با دم طولانی (stacking mother-daughter، debug headers، mezzanine). تعداد دو ردیف 2×3 / 2×7 / 2×10 / 2×14 ذخیره شده است؛هر 2×n بین 2×2 و 2×40 بدون NRE استفاده می شود..

پین های مربع از مس چرخیده شده (2.54 / 2.0) یا برنز فسفری (1.27 / 1.0) ، بر روی منطقه جفت گیری با مانع نیکل ، قلع در انتهای آن هستند.بنابراین نسخه SMT عبور می کند 260 °C بدون سرب 10 s در هر IEC 60068-2-58 ٪ همان کلاس به عنوان سری SEKORM 296.

5 نقاط فروش متمایز

1. چهار میدان، یک خانواده ابزار️1.0 میلیمتر / 1.27 میلیمتر / 2.0 میلیمتر / 2.54 میلیمترپین مربع Ø0.4 / 0.46 / 0.5 / 0.64 میلی متر به ترتیب؛ دو ردیف 2 × 3 (6p) / 2 × 7 (14p) / 2 × 10 (20p) / 2 × 14 (28p) و هر 2 × n در میان،یک ردیف 4/6/8/20/32/40 نیز پوشش داده شده است، نه تامین کننده

2. سه پایان در موازی️دم سازگار با دستگاه فشار(Ø0.5 mm چشم سوزن، بدون جوش، برای backplane مانند سری Hongyian PF) /SMT RA با بال ماهی قایق(پد انتخاب و محل، 260 °C 10s در هر SEKORM 296) /THT خط مستقيم طولي(خرس 11.96 میلی متر پیش فرض، قابل تنظیم 8.5 ≈ 25 میلی متر برای انباشت / مادر-دختر مانند Connray MH25422).

3. محفظه LCP / PA6T / PA9T با دمای بالا، UL94 V-0پلی استر ارزان قیمت نیست؛ نسخه SMT بدون سرب 260 °C 10s را زنده می دارد، نسخه THT موج جوش OK؛ انتخاب عایق ها با درجه صنعتی Jetacon / SEKORM مطابقت دارد.

4. 3A واقعی در 2.54mm / 1A در 1.27mm ️ آلیاژ Cu C2680 (2.54) یا فلز برنز C5210 (1.27) پین، فلش طلایی 0.05μm / 0.76μm (30μ ") گزینه / قلع مات؛ تماس R ≤20 mΩ، IR ≥1000 MΩ،مقاومت در برابر 500~600 ولت AC ️ همان الکتریکی که در کلاس سطح-1 296/MH25422 قرار دارد.

5. به سيكورم 296 / كونري MH25422 / آمفينول / هار وينمدل زمین 2.54 میلی متر = شبکه استاندارد 0.1 "؛ 1.27 میلی متر دو ردیف مطابقت دارد Harwin / Harting har-flex mezzanine pitch؛ ما در 24 ساعت به صورت cross draw + 3D STEP باز می گردیم.

صنایع کاربردی

• تخته های مادر-دختر / mezzanine️ 2.54 میلی متر THT برای Raspberry Pi HAT / 1.27 میلی متر کلاس har-flex برای کارت 5G BBAI

• صفحه پشتی صنعتی

• تخته های توسعه / کیت های ارزیابی2×3 SMD RA (کلون PRT-27910) بر روی طرح های اصلی SparkFun/Adafruit

• کنترل کننده PLC / DIN2×7 RA THT، 3A قدرت + سیگنال

• زیربورد پوشیدنی پزشکی1،27 میلی متر 2×10 SMT RA، فلش طلا، عایق 4.3 میلی متر

• ماژول سنسور خودرو۱٫۰ میلی متر ۲×۷ SMT، LCP V-۰، -۴۰~+۱۰۵ درجه سانتیگراد

• تجهیزات آزمایش / ATE۲٫۵۴ میلی متر ۲×۴۰ برای صفحه های آداپتور پگو

گزینه های سفارشی سازی

• صدا:1.0 / 1.27 / 2.0 / 2.54 میلی متر(باقی 1.5/3.96 در صورت درخواست)

• ردیف: تک / دو / سه

• شمارش: 2×3 / 2×7 / 2×10 / 2×14 / 2×20... 2×40

• پایان نامه: مطابقت با فشرده سازی / SMT gull-wing (راست/RA) / THT راست-پین طولانی / THT RA

• طول پیین: جفت گیری 5.011،96 میلی متر، دم 2.4 / 3.0 / 8.5 / 10.0 / 11.96 / 25.0 میلی متر

• ارتفاع پلاستیک: 2.0 / 2.54 / 4.3 / 5.0 میلی متر

• پوشش: Au فلاش / 15μ " / 30μ " + Ni / کل قلع / دوپلیکس

• محفظه: LCP / PA6T / PA9T / PBT سیاه (رنگ انتخاب)

• پیگ ها: با/بدون پیگ موقعیت دهی؛ فشار-پوشیدن رئیس اختیاری

مراحل فرآیند سفارشی

1. جمع آوری الزامات → 2. ارزیابی فنی و نقل قول → 3. بررسی و تأیید نقشه 3D → 4. قالب / ابزار و نمونه اولیه → 5. آزمایش نمونه (رابط R ، حفظ ، جریان مجدد) و تأیید → 6.تولید انبوه → 7. آخرين QC و محموله
