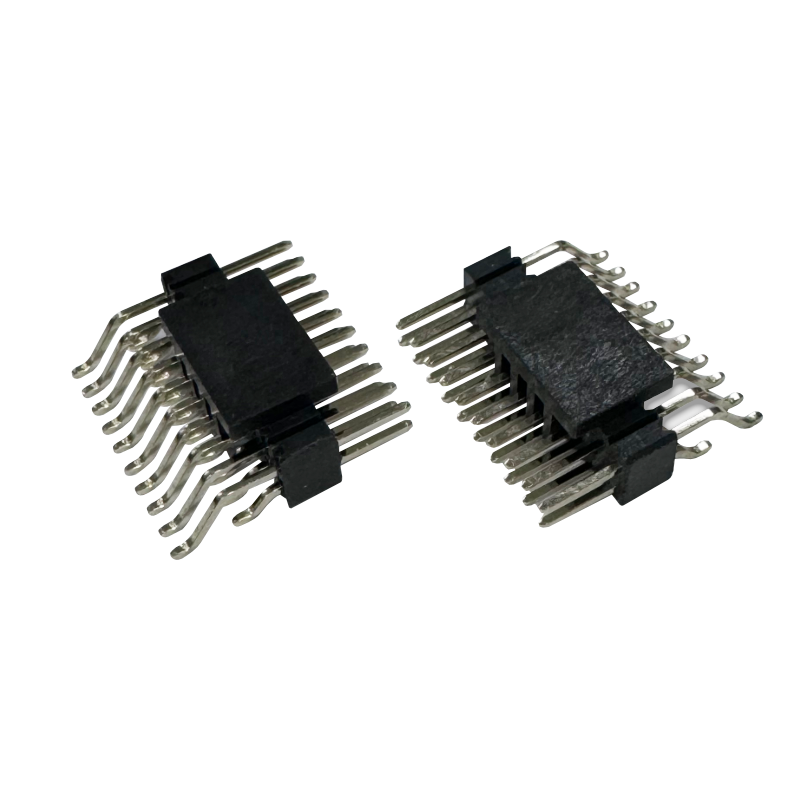

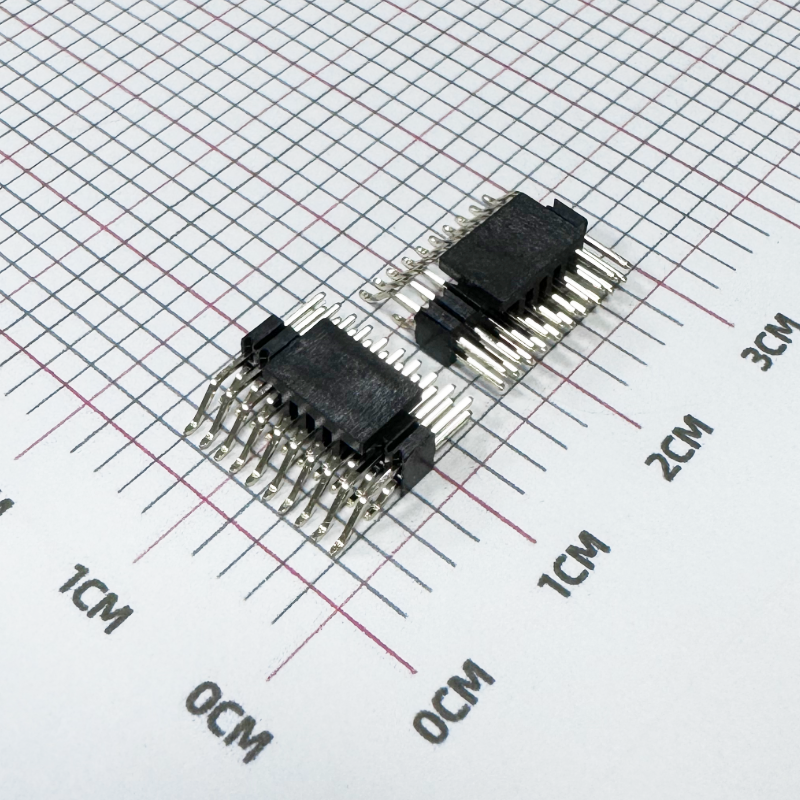

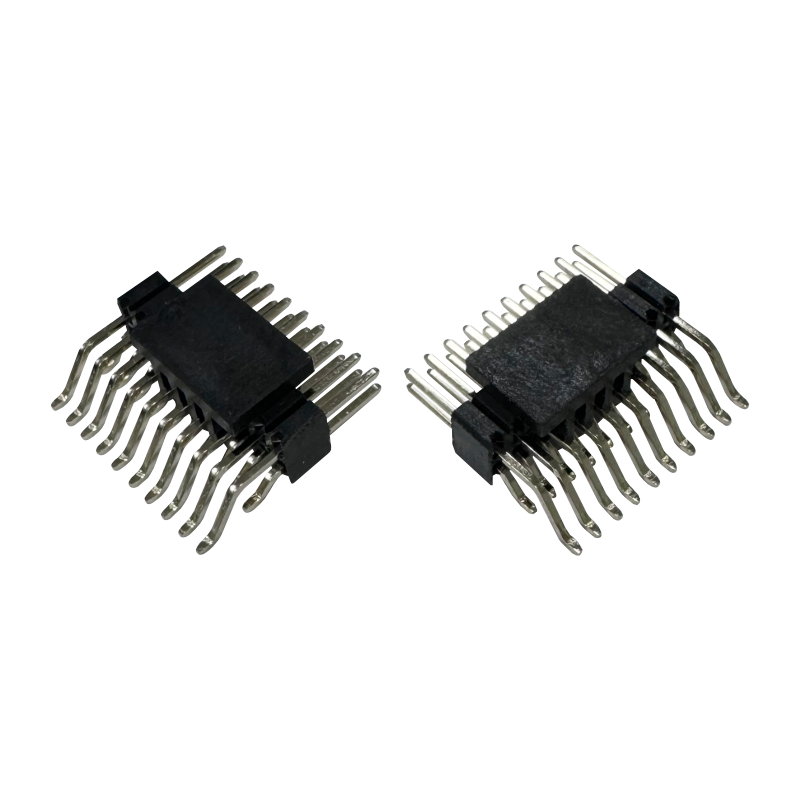

کانکتور مادگی سوکت 1.27 میلی‌متری پین هدر 20021121-00010T4LF کانکتور برد به برد

توضیحات محصول

مواد و ساختار

کنتاکت‌های آلیاژ مس

این کانکتور از کنتاکت‌های آلیاژ مس استفاده می‌کند که پایه رسانای مورد نیاز برای اتصال الکتریکی برد به برد را فراهم می‌کند. ناحیه جفت‌گیری با آبکاری طلای 0.25 میکرومتر مشخص شده است، در حالی که دم لحیم از آبکاری قلع مات 1.27 میکرومتر استفاده می‌کند.

عایق ترموپلاستیک

محفظه عایق از مواد ترموپلاستیک با درجه اشتعال UL94 V-0 استفاده می‌کند و این قطعه را برای مونتاژهای PCB که نیاز به در نظر گرفتن الزامات اشتعال مواد دارند، مناسب می‌سازد.

مزایای مهندسی

1. اتصال فشرده برد به برد

گام 1.27 میلی‌متری و پیکربندی 2 ردیفه 10 پین، یک رابط فشرده برد به برد را برای کاربردهایی که فضای برد محدود است، فراهم می‌کند.

این امر کانکتور را به ویژه برای موارد زیر مرتبط می‌سازد:

• بردهای کنترلی فشرده
• ماژول‌های الکترونیکی تعبیه شده
• بردهای کنترلی صنعتی
• تجهیزات ارتباطی
• ماژول‌های محاسباتی
• لوازم الکترونیکی مصرفی

2. مونتاژ PCB سازگار با SMT

طراحی عمودی سطح نصب با فرآیندهای مونتاژ خودکار SMT سازگار است. سازنده لحیم‌کاری فاز بخار و لحیم‌کاری مجدد IR را به عنوان فرآیندهای لحیم‌کاری پشتیبانی شده مشخص کرده است.

برای تولید PCB با حجم بالا، این امر می‌تواند ادغام در فرآیند تولید سطح نصب موجود را ساده کند.

3. عملکرد الکتریکی تعریف شده

مشخصات منتشر شده پارامترهای الکتریکی قابل اندازه‌گیری را به جای اتکا صرف به ادعاهای کلی قابلیت اطمینان ارائه می‌دهد.

مقادیر کلیدی شامل موارد زیر است:

• جریان نامی 1 آمپر در هر کنتاکت
• ولتاژ نامی 125 ولت AC
• حداکثر مقاومت اولیه کنتاکت 20 میلی‌اهم
• حداکثر مقاومت کنتاکت پس از تست 50 میلی‌اهم
• حداقل مقاومت عایق 1000 مگا اهم

این ارقام معیارهای مشخصی را برای ارزیابی تناسب الکتریکی در طول انتخاب کانکتور در اختیار مهندسان قرار می‌دهد.

4. محدوده دمای عملیاتی گسترده

محدوده دمای عملیاتی مشخص شده -55 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد است و این کانکتور را برای تجهیزات الکترونیکی که نیاز به دامنه دمای عملیاتی نسبتاً وسیعی دارند، مناسب می‌سازد.

تناسب واقعی برای یک محصول نهایی خاص همچنان باید در برابر الزامات حرارتی و محیطی کامل در سطح سیستم ارزیابی شود.

فرآیند سفارشی گام به گام

1. جمع‌آوری الزامات → 2. ارزیابی فنی و قیمت‌گذاری → 3. بررسی و تأیید نقشه سه‌بعدی → 4. قالب / ابزار و نمونه اولیه → 5. تست نمونه (مقاومت کنتاکت، نگهداری، لحیم‌کاری مجدد) و تأیید → 6. تولید انبوه → 7. کنترل کیفیت نهایی و ارسال.

خدمات ما

در دسترس بودن و سیاست نمونه

نمونه‌ها به صورت رایگان برای مشتریان ما در صورت درخواست ارسال می‌شوند، به شرطی که مایل به پرداخت هزینه حمل و نقل باشند، یا ما می‌توانیم هزینه حمل و نقل را برای برخی از مشتریان قدیمی از طرف خودمان پرداخت کنیم، یا مشتری می‌تواند هزینه حمل و نقل را از قبل پرداخت کند و ما می‌توانیم نمونه‌ها را با پیک خودمان ارسال کنیم.

تضمین‌ها/گارانتی‌ها/شرایط و ضوابط

ما تضمین کیفیت محصول را ارائه می‌دهیم.
تحویل سریع 15 روزه تضمین شده است.
شرایط پرداخت شامل T/T است، اما قابل مذاکره است، مانند L/C، پی‌پال، وسترن یونیون و موارد دیگر.

خدمات پس از فروش

خدمات عالی از طریق شبکه دفاتر و دفتر مرکزی ما ارائه می‌شود.
لطفاً با بخش فروش بازاریابی ما از طریق تلفن یا ایمیل تماس بگیرید، یا در صورت تمایل، از دفتر ما بازدید کنید.
علاوه بر خدمات دوستانه، ما رقابتی‌ترین قیمت‌ها و زمان‌بندی انعطاف‌پذیر را ارائه می‌دهیم.

سوالات متداول

س: حداقل تعداد سفارش (MOQ) شما چقدر است؟

پاسخ: MOQ ما معمولاً 1000 عدد است، اما ما مقادیر سفارش کوچک را برای تست می‌پذیریم.

س: آیا می‌توانم از کارخانه شما بازدید کنم؟

پاسخ: به بازدید از کارخانه ما خوش آمدید، و ما فرآیند تولید حرفه‌ای خود را به شما نشان خواهیم داد و امیدواریم که همکاری طولانی مدت با شما داشته باشیم.

س: زمان نمونه‌گیری شما چقدر است؟ زمان تحویل شما چقدر است؟

پاسخ: 7 روز برای نمونه‌ها و 15-20 روز برای تولید انبوه. این بستگی به مقدار دارد.

س: چگونه کالاهای خود را بازرسی کنم؟

پاسخ: شما می‌توانید با بازدید از کارخانه، یا درخواست از شخص ثالث برای بازرسی، یا بازرسی تصویری، بازرسی کنید.

س: هزینه ارسال به کشور من چقدر است؟

پاسخ: کرایه توسط شرکت حمل و نقل بر اساس وزن ناخالص و حجم (CBM) شما تعیین می‌شود.

س: چگونه بفهمم که سفارش من ارسال شده است؟

پاسخ: شماره پیگیری (DHL، UPS، FedEx، TNT، EMS و غیره)، بارنامه هوایی، یا بارنامه دریایی (B/L) به محض ارسال کالا برای شما ارسال می‌شود. ما همچنین تحویل را پیگیری می‌کنیم و شما را مطلع نگه می‌داریم. خدمات پس از فروش مفید ارائه می‌شود. ما از آنچه می‌فروشید پشتیبانی می‌کنیم.

س: آیا می‌توانم محصولات شخصی‌سازی شده/سفارشی بسازم؟

 پاسخ: حتماً، فقط نقشه یا نمونه خود را برای ما ارسال کنید.
