هدر پین فشاری 1.0 میلی‌متری 2x50 پین، ردیف دوتایی، هدر پین مستقیم، فضاهای برد با گام 1 میلی‌متر، هدر پین پلاستیکی دوتایی

توضیحات محصول

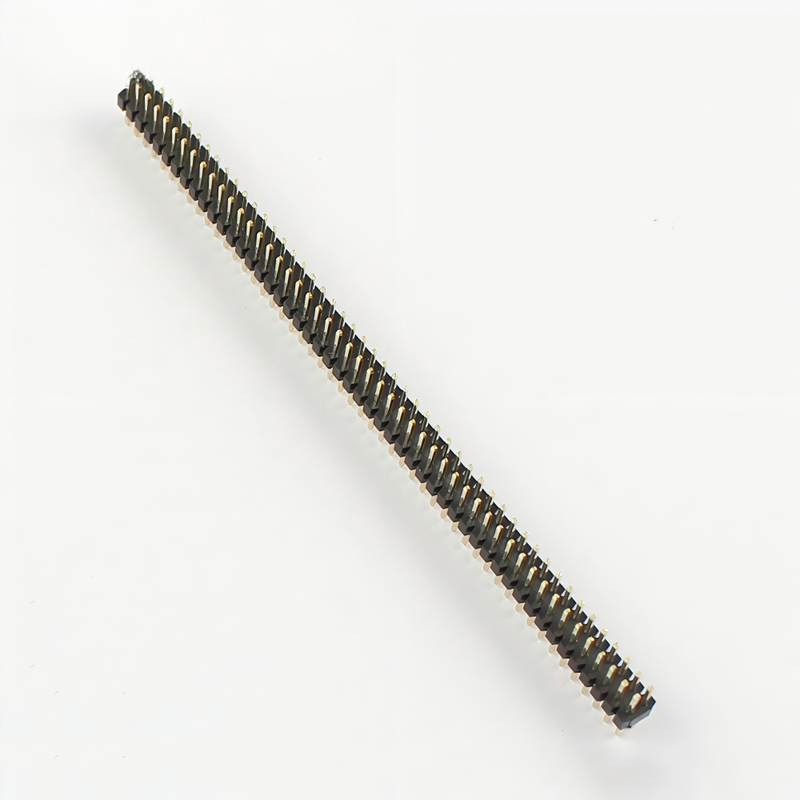

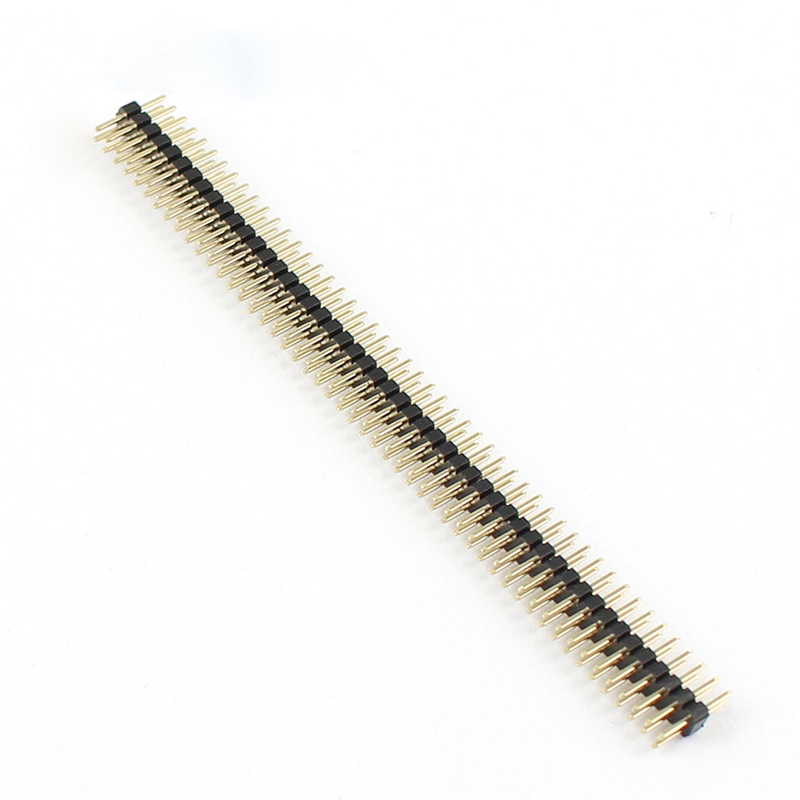

هدر فشاری 2×50 پین با گام 1.0 میلی‌متر

هدر پین نر مستقیم ردیف دوتایی برای اتصال PCB با تراکم بالا

هدر فشاری 2×50 پین با گام 1.0 میلی‌متر، یک هدر پین نر فشرده و ردیف دوتایی است که برای اتصال PCB با تراکم بالا که در آن فضای برد محدود است و به یک رابط 100 موقعیتی نیاز است، طراحی شده است.

با گام 1.00 میلی‌متر، پیکربندی 2×50 پین و چیدمان عمودی مستقیم، این هدر یک آرایش کنتاکت متراکم برای طرح‌های اتصال برد به برد و PCB فراهم می‌کند. پیکربندی فشاری را می‌توان برای کاربردهایی که فرآیند مونتاژ PCB بدون لحیم ترجیح داده می‌شود، بسته به طراحی سوراخ PCB و الزامات کنتاکت فشاری، مشخص کرد.

در مقایسه با هدرهای معمولی با گام 2.54 میلی‌متر، گام 1.00 میلی‌متر فاصله کنتاکت‌ها را به طور قابل توجهی نزدیک‌تر می‌کند و این نوع کانکتور را برای مونتاژهای الکترونیکی فشرده، بردهای کنترل، تجهیزات ارتباطی و سایر طرح‌های PCB با فضای محدود مناسب می‌سازد. فرمت گام 1.00 میلی‌متر همچنین به طور گسترده در کاربردهای اتصال PCB و مِزانین با تراکم بالا استفاده می‌شود.

مواد

• عایق: PBT (Connfly DS1021, TXGA FPH254F1, CJT) مشکی UL94 V-0؛ گزینه PA6T (ICKEY 6T) برای موج بدون سرب 260 درجه سانتی‌گراد؛ گزینه نایلون 6T/GWT 750 درجه سانتی‌گراد

• پین: برنج C2680 Ø0.64 میلی‌متر مربع (نقشه CJT ICKEY تأیید می‌کند 0.64 SQ)؛ برنز فسفر C5210 گزینه برای >500 چرخه (Amphenol Quickie از PB استفاده می‌کند)

• آبکاری: فلش طلا 0.05 میکرومتر روی 50 میکرومتر نیکل در ناحیه اتصال 5.84 میلی‌متر؛ قلع مات 2-3 میکرومتر روی دم 3.0 میلی‌متر؛ گزینه طلای انتخابی 30 میکرومتر (0.76 میکرومتر) در MOQ 500 عدد (کلاس "全金 Type33" Connfly)

• گزینه‌های پلاستیکی: پلاستیک تکی با ارتفاع 2.5 میلی‌متر / پلاستیک دوتایی تقویت شده (ضد خم)

کاربرد

اتوماسیون صنعتی

مناسب برای بردهای کنترل فشرده، ماژول‌های مرتبط با PLC، کنترل‌کننده‌های صنعتی و بردهای رابط الکترونیکی که در آن‌ها نیاز به اتصال سیگنال‌های متعدد PCB وجود دارد.

تجهیزات ارتباطی

گام 1.00 میلی‌متر و پیکربندی 100 موقعیتی برای ماژول‌های ارتباطی فشرده و بردهای رابط با تراکم بالا مناسب است.

محاسبات تعبیه شده و سخت‌افزار کامپیوتر

کاربردهای بالقوه شامل بردهای محاسبات تعبیه شده، ماژول‌های مرتبط با پردازنده، کارت‌های رابط و سیستم‌های محاسباتی فشرده است.

لوازم الکترونیکی مصرفی

گام کوچک برای مونتاژهای الکترونیکی با فضای محدود که در آن هدرهای معمولی 2.54 میلی‌متری فضای زیادی از PCB را اشغال می‌کنند، مناسب است.

تجهیزات تست و اندازه‌گیری

تعداد پین بالا می‌تواند از رابط‌های سیگنال چندگانه PCB در تجهیزات اندازه‌گیری و ابزار دقیق پشتیبانی کند، مشروط بر مشخصات الکتریکی و مکانیکی مورد نیاز.

الکترونیک خودرو

فرمت کانکتور ممکن است برای ماژول‌های الکترونیکی خودرو که در آن‌ها اتصال PCB با تراکم بالا مورد نیاز است، در نظر گرفته شود. با این حال، برای صلاحیت خودرو، مشتریان باید دما، لرزش، آبکاری، نگهداری و استانداردهای قابل اجرا خودرو را قبل از تأیید طراحی تأیید کنند.

گزینه‌های سفارشی‌سازی

• تعداد: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (قابل جدا شدن)

• دم: 3.0 میلی‌متر (پیش‌فرض) / 6.0 میلی‌متر (6T) / 10.8 میلی‌متر کل (کلون Connfly) / 8.5 / 11.96 میلی‌متر

• پلاستیک: تکی 2.5 میلی‌متر / دوتایی 4.3 میلی‌متر / 8.5 میلی‌متر ارتفاع

• عایق: PBT+30%GF مشکی (پیش‌فرض) / PA6T / نایلون 6T / رنگ

• آبکاری: فلش طلا / 30 میکرومتر انتخابی / قلع کامل / دوتایی

• پین: برنج (پیش‌فرض) / برنز فسفر

• جهت‌گیری: مستقیم/زاویه راست

• بسته‌بندی: کیسه PE/لوله/سینی

فرآیند سفارشی گام به گام

1. جمع‌آوری الزامات → 2. ارزیابی فنی و قیمت‌گذاری → 3. بررسی و تأیید نقشه سه‌بعدی → 4. قالب / ابزار و نمونه اولیه → 5. تست نمونه (مقاومت کنتاکت، نگهداری، لحیم‌کاری مجدد) و تأیید → 6. تولید انبوه → 7. کنترل کیفیت نهایی و حمل و نقل.

خدمات ما

در دسترس بودن نمونه و سیاست

نمونه‌ها به صورت رایگان به مشتریان ما در صورت درخواست ارسال می‌شوند، تا زمانی که مایل به پرداخت هزینه حمل و نقل باشند، یا ما می‌توانیم هزینه حمل و نقل را برای برخی از مشتریان قدیمی از طرف خودمان پرداخت کنیم، یا مشتری می‌تواند هزینه حمل و نقل را از قبل پرداخت کند و ما می‌توانیم نمونه‌ها را با پیک خود نیز ارسال کنیم.

ضمانت‌ها/گارانتی‌ها/شرایط و ضوابط

ما تضمین کیفیت محصول را ارائه می‌دهیم.
تحویل سریع 15 روزه تضمین شده است.
شرایط پرداخت شامل T/T است، اما قابل مذاکره است، مانند L/C، پی‌پال، وسترن یونیون و موارد دیگر.

خدمات پس از فروش

خدمات عالی از طریق شبکه دفاتر و دفتر مرکزی ما ارائه می‌شود.
لطفاً با بخش فروش بازاریابی ما از طریق تلفن یا ایمیل تماس بگیرید، یا در صورت راحتی، از دفتر ما دیدن کنید.
علاوه بر خدمات دوستانه، ما رقابتی‌ترین قیمت‌ها و زمان‌بندی انعطاف‌پذیر را ارائه می‌دهیم.

سوالات متداول

س: MOQ شما چیست؟

پاسخ: MOQ ما معمولاً 1000 عدد است، اما ما مقادیر کم سفارش را برای آزمایش می‌پذیریم.

س: آیا می‌توانم از کارخانه شما بازدید کنم؟

پاسخ: به بازدید از کارخانه ما خوش آمدید، و ما فرآیند تولید حرفه‌ای خود را به شما نشان خواهیم داد و امیدواریم که همکاری طولانی مدت با شما داشته باشیم.

س: زمان نمونه شما چقدر است؟ زمان تحویل شما چقدر است؟

پاسخ: 7 روز برای نمونه‌ها و 15-20 روز برای تولید انبوه. این بستگی به مقدار دارد.

س: چگونه کالاهایم را بازرسی کنم؟

پاسخ: شما می‌توانید با بازدید از کارخانه، یا درخواست از شخص ثالث برای بازرسی، یا بازرسی تصویری، بازرسی کنید.

س: هزینه ارسال به کشور من چقدر است؟

پاسخ: هزینه حمل و نقل توسط شرکت حمل و نقل بر اساس وزن ناخالص و CBM شما ارائه می‌شود.

س: چگونه می‌دانم که سفارش من ارسال شده است؟

پاسخ: شماره پیگیری (DHL، UPS، FedEx، TNT، EMS و غیره)، بارنامه هوایی، یا بارنامه دریایی به محض ارسال کالا برای شما ارسال می‌شود. ما همچنین تحویل را پیگیری می‌کنیم و شما را مطلع نگه می‌داریم. خدمات پس از فروش مفید ارائه می‌شود. ما از آنچه می‌فروشید پشتیبانی می‌کنیم.

س: آیا می‌توانم محصولات شخصی‌سازی شده/سفارشی بسازم؟

 پاسخ: حتماً، فقط نقشه یا نمونه خود را برای ما ارسال کنید.
