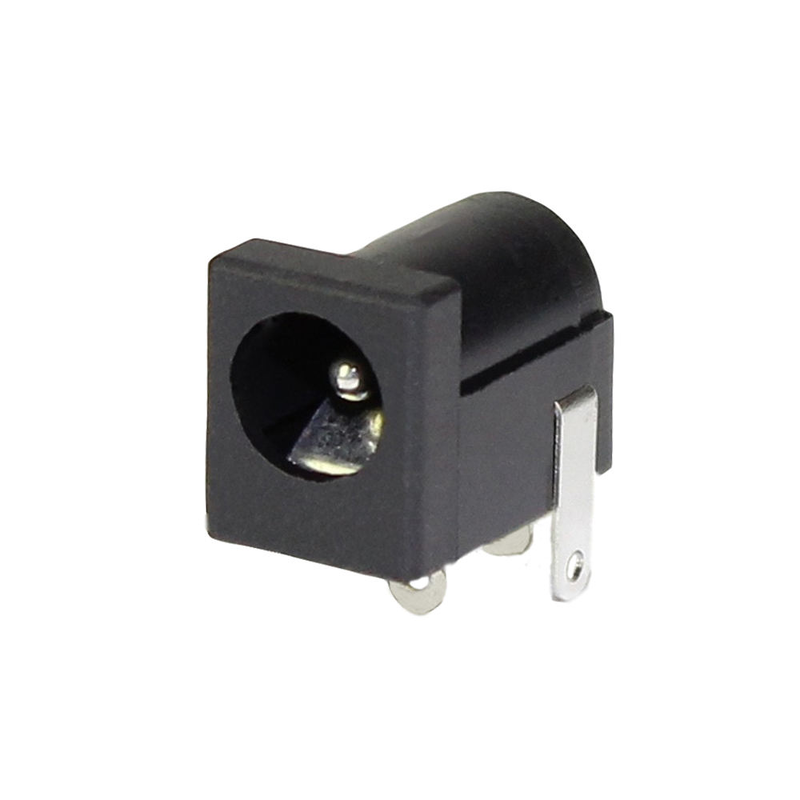

2.5/2.1 * 5.5mm 12V DC کانکتور جک DC جک برق
توضیحات محصول
این کانکتور به عنوان یک سوکت زنانه برق DC طراحی شده است و از اتصال امن بین منابع برق DC خارجی و مدارهای PCB داخلی پشتیبانی می کند.آن را مناسب برای برنامه های کاربردی که در آن بهینه سازی فضای PCB، کارایی مونتاژ و سازگاری کانکتور ها ملاحظات کلیدی طراحی هستند.
| ماده |
2.5/2.1 * 5.5mm 12 ولت جک اتصال DC، جک برق DC ضد آب، جک DC |
| مواد |
PA66 ABS |
| رتبه بندی |
0.3A30VDC |
| مقاومت تماس |
≤0.03Ω |
| مقاومت عایق |
≥100mΩ |
| درجه حرارت |
-20-70 درجه |
| مقاومت در برابر ولتاژ |
AC 500V ((50Hz) / دقیقه |
| نوع |
2.1mm/2.5mm*5.5mm جک برق DC |
| ترمینال ها و پین های میانی |
مس نقره ای |
طراحی PCB تراکم دار
ساختار عمودی DIP اجازه می دهد تا سوکت جک برق DC به طور مستقیم بر روی PCB نصب شود، که آن را برای محصولات الکترونیکی با فضای نصب محدود مناسب می کند.
در مقایسه با راه حل های بزرگتر اتصال برق، کانکتورهای برق DC PCB معمولا برای:
1>طراحی محصولات فشرده
2>سیستم های الکترونیکی جاسازی شده
3> دستگاه های کنترل هوشمند
4> تجهیزات قابل حمل
نکات برجسته
کانکتور زنانه RCA: ایده آل برای برنامه های صوتی و تصویری.
مواد سر مس: اتصال با دوام و قابل اعتماد
1A: مناسب برای نیاز به قدرت کم تا متوسط.
ولتاژ 30 ولت: امن برای دستگاه های الکترونیکی مختلف.
نصب PCB زاویه راست: ادغام آسان در برد های مدار چاپی.
ساختار سوکت برق DC زنانه
یک رابط اتصال قابل اعتماد بین آداپتورهای برق DC خارجی و مدارهای الکترونیکی داخلی را فراهم می کند.
مناسب برای برنامه های کاربردی هوش مصنوعی و سخت افزار هوشمند
طراحی شده برای سیستم های الکترونیکی فشرده از جمله دستگاه های لبه هوش مصنوعی، تجهیزات نظارت هوشمند، کنترل کننده های جاسازی شده و ترمینال های IoT.
صنایع کاربردی
دستگاه های خانگی هوشمند
تجهیزات الکترونیکی قابل حمل
محصولات دیجیتال
ترمینال های نمایش کوچک
دستگاه های صوتی
تولید کنندگان کانکتورهای جک DC فشرده را انتخاب می کنند زیرا آنها یک راه حل ورودی قدرت ساده و آشنا را برای کاربران نهایی فراهم می کنند.
| دسته بندی محصول AI |
مثال کاربرد |
استفاده از جک برق DC |
| دستگاه های محاسباتی نوار هوش مصنوعی |
ترمینال های هوش مصنوعی لبه ای، دروازه های هوش مصنوعی |
ورودی برق مستقیم خارجی |
| دوربین های هوشمند |
دوربین های بینایی هوش مصنوعی، دستگاه های نظارت امنیتی |
اتصال رابط برق |
| ربات های هوشمند |
ربات های خدماتی، ربات های آموزشی |
اتصال برق PCB |
| دستگاه های AIoT |
سنسورهای هوشمند، کنترل کننده های هوشمند |
ورودی ولتاژ پایین برق ثابت |
| دستگاه های هوش مصنوعی خانه هوشمند |
دستیارهای صوتی، هاب های هوشمند |
رابط قدرت فشرده |
| تجهیزات هوش مصنوعی صنعتی |
کنترل کننده های بینایی ماشین، ماژول های اتوماسیون |
اتصال برق جاسازی شده |
جهت گیری کانکتور PCB
اصطلاح پی سی بی کانکتور به یک سیستم اتصال چند پین اساسی اشاره دارد ، که معمولاً در یک طرح مستطیل است. یک جفت از کانکتورهای پی سی بی یا board-to-board یا cable-to-board (wire-to-board) خواهد بود.طرح های صفحه به صفحه می توانند طیف وسیعی از جهت گیری های اتصال PCB را ارائه دهند، که همه بر اساس 90 درجه افزایش می یابد: موازی یا میان طبقهزاويه راست، مادربرد به Daughterboard یک کانکتور عمودی و یک افقی است؛180 درجه ، Coplanar ، Edge-to-Edge هر دو کانکتور جهت افقی دارند.
سوالات عمومی
سوال1: آیا شما یک کارخانه یا یک شرکت تجاری هستید؟
A1.ما یک کارخانه هستیم؛ ما می توانیم قیمت خود را از دست اول تضمین کنیم، بسیار
معقول و رقابتی.
سوال2: کارخانه شما در مورد کنترل کیفیت چگونه عمل می کند؟
A2.تمام محصولات قبل از ارسال 100٪ بررسی می شوند.
سوال3: چه موقع مي تونم قیمت رو بدونم؟
A3.معمولا ما در عرض 24 ساعت پس از دریافت درخواست شما نقل قول می کنیم.
سوال 4: چطور ميتونم نمونه بگيرم؟
A4. اگر شما نمی توانید محصول ما را در منطقه محلی خود خریداری کنید، ما یک نمونه را به شما ارسال خواهیم کرد. شما یک قیمت نمونه به علاوه تمام هزینه های حمل و نقل مرتبط را دریافت خواهید کرد.هزینه تحویل سریع به مقدار نمونه ها بستگی دارد.
سوال5: هزینه حمل و نقل چقدر است؟
A5. بسته به بندر تحویل، قیمت ها متفاوت است.
