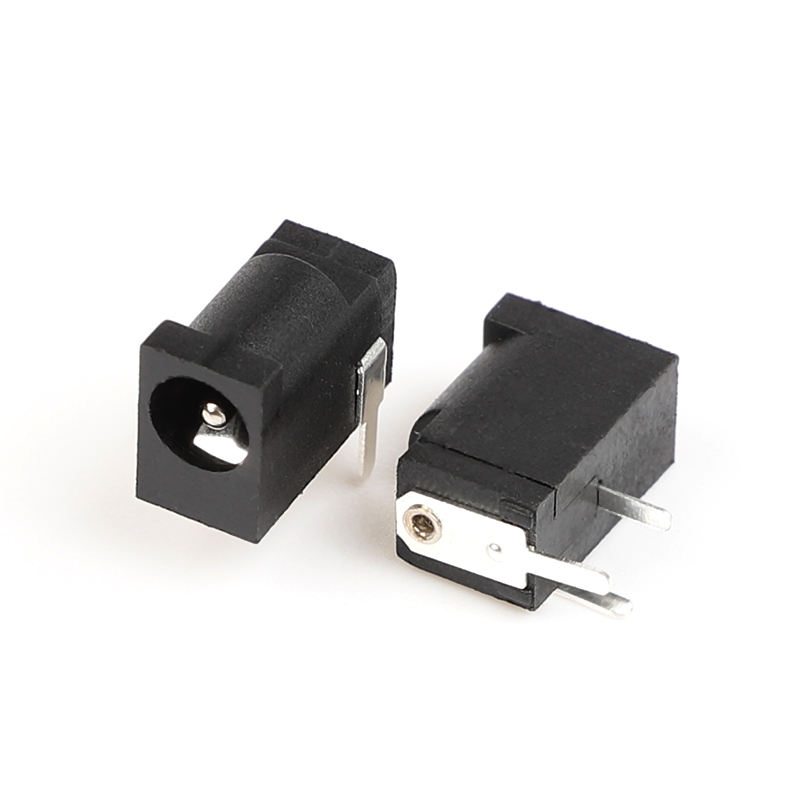

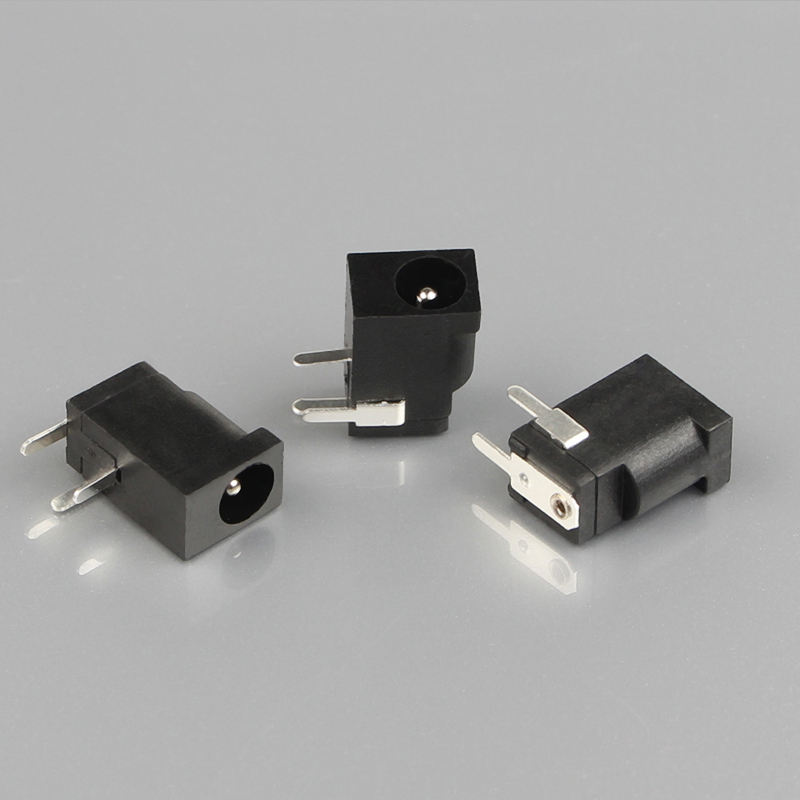

جک برق DC برنجی RCA زاویه راست DIP 3 پین با محفظه پارچه نایلونی 30 ولت 1 آمپر کانکتور مادگی صدا و تصویر
توضیحات محصول
این کانکتور که به عنوان سوکت جک برق DC مادگی طراحی شده است، اتصال ایمنی بین منابع تغذیه DC خارجی و مدارهای PCB داخلی را پشتیبانی می کند. این محصول برای کاربردهایی که در آنها بهینه سازی فضای PCB، کارایی مونتاژ و سازگاری کانکتور ملاحظات کلیدی طراحی هستند، مناسب است.
|
عایق
|
PA10T UL94V-O مشکی
|
|
جریان نامی
|
حداکثر 0.5 آمپر DC
|
|
ولتاژ مقاومت دی الکتریک
|
500 ولت AC 1 دقیقه
|
|
مقاومت تماس
|
حداکثر 30 مگا اهم
|
|
مقاومت عایق
|
حداقل 100 مگا اهم
|
|
دمای عملیاتی
|
-20 درجه سانتیگراد تا +70 درجه سانتیگراد
|
|
نیروی جفت شدن
|
3 تا 30 نیوتن
|
|
نیروی جدا شدن
|
3 تا 30 نیوتن
|
|
دوام
|
5000 سیکل
|
|
گواهینامه
|
Rohs
|
|
بسته بندی
|
نوار و قرقره
|
|
SPQ
|
500 عدد در قرقره
|
طراحی فشرده نصب روی PCB
ساختار عمودی DIP به سوکت جک برق DC اجازه می دهد تا مستقیماً روی PCB نصب شود و آن را برای محصولات الکترونیکی با فضای نصب محدود مناسب می کند.
در مقایسه با راه حل های اتصال برق بزرگتر، کانکتورهای برق DC نصب روی PCB معمولاً برای موارد زیر انتخاب می شوند:
1> طرح های محصول فشرده
2> سیستم های الکترونیکی تعبیه شده
3> دستگاه های کنترل هوشمند
4> تجهیزات قابل حمل
نکات برجسته
کانکتور مادگی RCA: ایده آل برای کاربردهای صوتی و تصویری.
جنس سر تماس برنجی: اتصال بادوام و قابل اعتماد.
جریان نامی 1 آمپر: مناسب برای نیازهای برق کم تا متوسط.
ولتاژ نامی 30 ولت: ایمن برای دستگاه های الکترونیکی مختلف.
نصب PCB زاویه راست: ادغام آسان در بردهای مدار چاپی.
ساختار سوکت برق DC مادگی
رابط اتصال قابل اعتماد بین آداپتورهای برق DC خارجی و مدارهای الکترونیکی داخلی را فراهم می کند.
مناسب برای کاربردهای هوش مصنوعی و سخت افزار هوشمند
طراحی شده برای سیستم های الکترونیکی فشرده از جمله دستگاه های لبه هوش مصنوعی، تجهیزات نظارت هوشمند، کنترل کننده های تعبیه شده و ترمینال های اینترنت اشیا.
صنایع کاربردی
دستگاه های خانه هوشمند
تجهیزات الکترونیکی قابل حمل
محصولات دیجیتال
ترمینال های نمایشگر کوچک
دستگاه های صوتی
تولیدکنندگان کانکتورهای جک DC فشرده را انتخاب می کنند زیرا آنها یک راه حل ورودی برق ساده و آشنا را برای کاربران نهایی فراهم می کنند.
| دسته بندی محصولات هوش مصنوعی |
مثال کاربردی |
استفاده از جک برق DC |
| دستگاه های محاسبات لبه هوش مصنوعی |
ترمینال های لبه هوش مصنوعی، گیت وی های هوش مصنوعی |
ورودی برق DC خارجی |
| دوربین های هوشمند |
دوربین های بینایی هوش مصنوعی، دستگاه های نظارت امنیتی |
اتصال رابط برق |
| ربات های هوشمند |
ربات های خدماتی، ربات های آموزشی |
اتصال برق PCB |
| دستگاه های AIoT |
سنسورهای هوشمند، کنترل کننده های هوشمند |
ورودی منبع تغذیه DC کم ولتاژ |
| دستگاه های هوشمند خانه هوشمند |
دستیارهای صوتی، هاب های هوشمند |
رابط برق فشرده |
| تجهیزات صنعتی هوش مصنوعی |
کنترل کننده های بینایی ماشین، ماژول های اتوماسیون |
اتصال برق تعبیه شده |
جهت گیری کانکتورهای PCB
اصطلاح کانکتور PCB به یک سیستم اتصال چند پین پایه، معمولاً در طرح بندی مستطیلی اشاره دارد. یک جفت کانکتور PCB که با هم جفت می شوند، یا برد به برد یا کابل به برد (سیم به برد) خواهند بود. طرح بندی های برد به برد می توانند طیف وسیعی از جهت گیری های اتصال PCB را ارائه دهند که همگی بر اساس افزایش های 90 درجه ای هستند: موازی یا مزانین - هر دو کانکتور در جهت عمودی هستند؛ 90 درجه، زاویه راست، مادربرد به دختربرد - یک کانکتور عمودی و دیگری افقی است؛ 180 درجه، هم صفحه، لبه به لبه - هر دو کانکتور در جهت افقی هستند..
سوالات متداول
Q1. آیا شما کارخانه هستید یا شرکت بازرگانی؟
A1. ما کارخانه هستیم؛ می توانیم تضمین کنیم که قیمت ما دست اول، بسیار
منصفانه و رقابتی است.
Q2. کارخانه شما در زمینه کنترل کیفیت چگونه عمل می کند؟
A2. تمام محصولات قبل از ارسال 100% بررسی می شوند.
Q3. چه زمانی می توانم قیمت را دریافت کنم؟
A3. معمولاً ظرف 24 ساعت پس از دریافت استعلام شما، قیمت را اعلام می کنیم.
Q4. چگونه می توانم نمونه بگیرم؟
A4. اگر نمی توانید محصول ما را در منطقه خود خریداری کنید، ما یک نمونه برای شما ارسال خواهیم کرد. شما هزینه نمونه به علاوه تمام هزینه های حمل و نقل مربوطه را پرداخت خواهید کرد. هزینه تحویل سریع به تعداد نمونه ها بستگی دارد.
Q5. هزینه حمل و نقل چقدر است؟
A5. بسته به بندر تحویل، قیمت ها متفاوت است.
