0.5mm H2.55 HRS 60V AC/DC کانکتور FPC صنعتی

0.5mm H2.55 HRS 60V AC/DC کانکتور FPC صنعتی

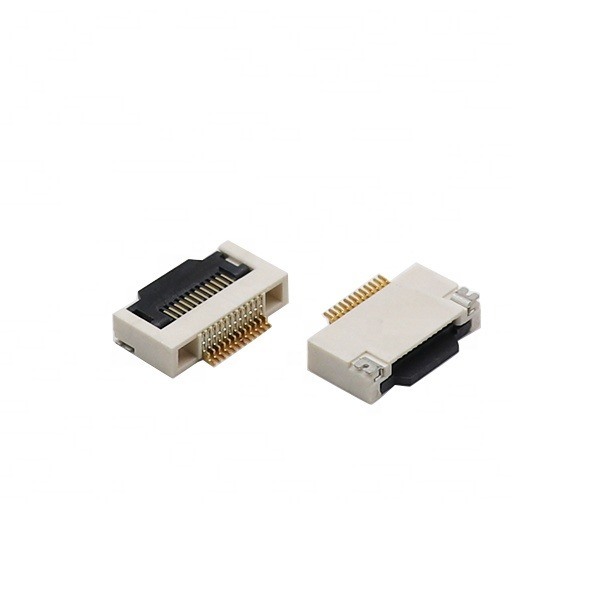

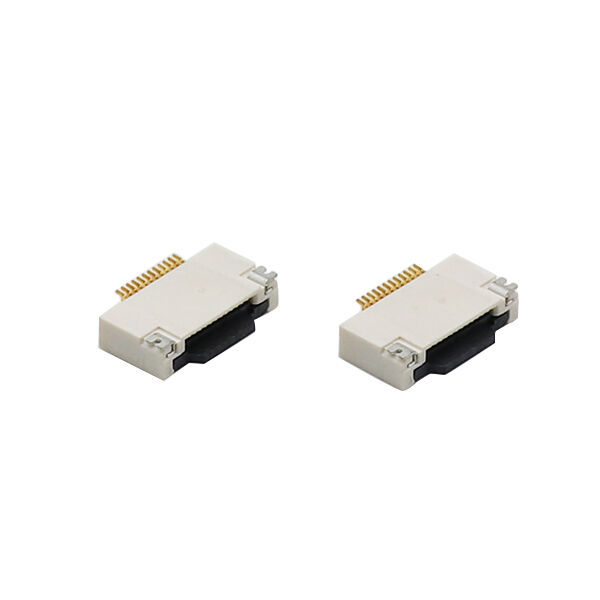

این اتصال FPC 0.5mm پچ دارای یک2.55mm طراحی ارتفاع کم پروفایل، در ترکیب با یکپیکربندی SMT زاویه راستومکانیسم قفل کردن فلپ جلوساختار تماس پایین برای بهینه سازی فضای طرح PCB طراحی شده است در حالی که اتصال الکتریکی پایدار برای کابل های صاف انعطاف پذیر را تضمین می کند.

این به طور گسترده ای در ماژول های LCD، سیستم های کنترل صنعتی، الکترونیک مصرفی و دستگاه های جاسازی شده مورد استفاده قرار می گیرد که نیاز به اتصال متقابل FPC با چگالی بالا دارند.

توضیحات

.مجموعه ای ازاتصال FPC/FFC برای کاربردهایی مانند GPS و تجهیزات AV برای استفاده در خودرو یا الکترونیک برای استفاده صنعتی و / یا پزشکی طراحی شده است که نیاز به مقاومت در برابر ارتعاش دارند.این محصولات 0.5m پیچ، تماس پایین، زاویه راست، SMT، ZIF کانکتورها با قفل جلو. ساختارهای آنها جلوگیری از FPCs / FFCs از تبدیل شدن به جدا شده و یا وارد به عنوان.aنوع 1mm pitch

0.5 میلی متر طراحی پیچ تراکم بالا

طرح 0.5 میلی متر از کانال های سیگنال متعدد در فضای محدود PCB پشتیبانی می کند، که آن را برای دستگاه های الکترونیکی فشرده و سبک مناسب می کند.

2.55mm ساختاري با پروفيل پايين

ارتفاع 2.55 میلی متر محدودیت های انباشت عمودی را کاهش می دهد، ایده آل برای ماژول های صفحه نمایش بسیار نازک و معماری PCB فشرده.

پیکربندی SMT زاویه راست

طراحی نصب افقی انعطاف پذیری مسیر را بهبود می بخشد و استرس مکانیکی روی کابل های FPC را کاهش می دهد.

مکانیسم قفل کردن جلو

ساختار فلیپ جلویی، ورودی ایمن کابل و قفل مکانیکی پایدار را تضمین می کند و ثبات مونتاژ را بهبود می بخشد.

طراحی تماس پایین

معماری تماس پایین به بهینه سازی فضای مسیریابی PCB کمک می کند و تداخل از اجزای سمت بالا را به حداقل می رساند.

کاربردهای معمول

• ماژول های نمایش LCD / OLED

• لوازم الکترونیکی مصرفی (تبلت، دوربین، دستگاه های هوشمند)

• سیستم های کنترل صنعتی

• دستگاه های الکترونیکی جاسازی شده

• ماژول های نمایش پزشکی

مراحل پردازش

پرتاب / تزریق -> بازرسی پیش از خط -> قطب قطب ماشین خودکار -> پوشش پشت جمع شده -> آزمایش الکتریکی -> آزمایش فشار -> آزمایش سطح --> آزمایش ظاهر --> آزمایش FQC --> ذخیره سازی.

بازارهای عمده صادرات

• آسیا استرالیا
• اروپای شرقی شرق میانه/افریقا
• آمریکای شمالی اروپای غربی
• آمریکای مرکزی/جنوبی

بسته بندی و حمل

بندر FOB: شنژن

زمان تحویل: 7 روز کاری

بسته بندی: رول در کارتن

پرداخت

روش پرداخت: پیش پرداخت TT، T/T، L/C، Paypal و غیره

جزئیات تحویل: 7-10 روز کاری پس از تایید سفارش

مزیت های رقابتی اصلی

• سفارشات کوچک پذیرفته شده
• صادرات مستقیم کارخانه
• با 20 سال تجربه حرفه ای تولید به عنوان یک تولید کننده از کانکتورهای دقیق
• نمونه های رایگان در دسترس هستند
• تحویل سریع
• محصول سبز
• تیم تحقیقاتی و توسعه قوی
• پرسنل با تجربه
• ISO9001، ROHS
