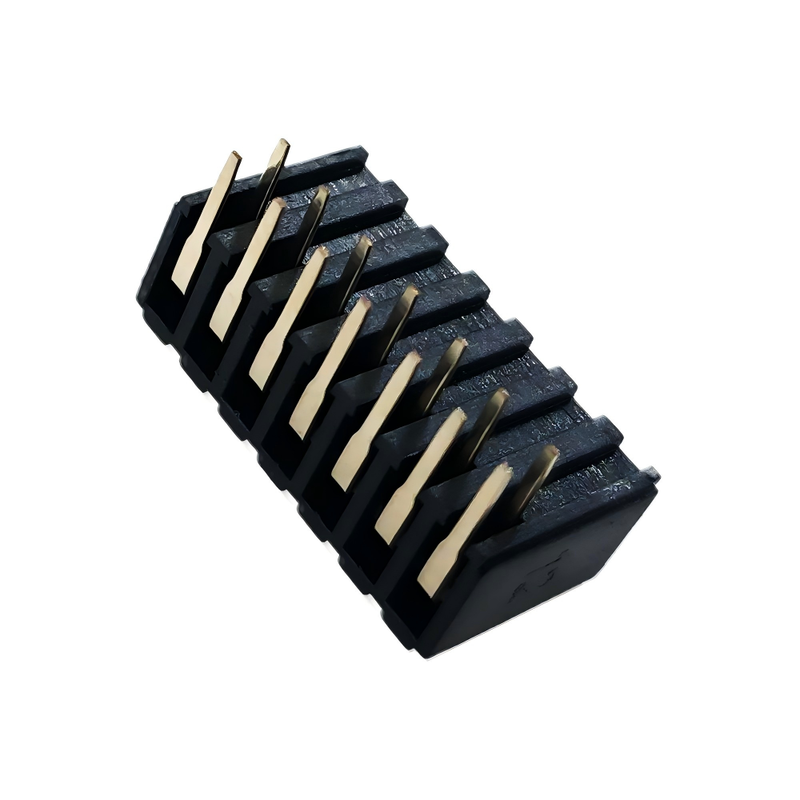

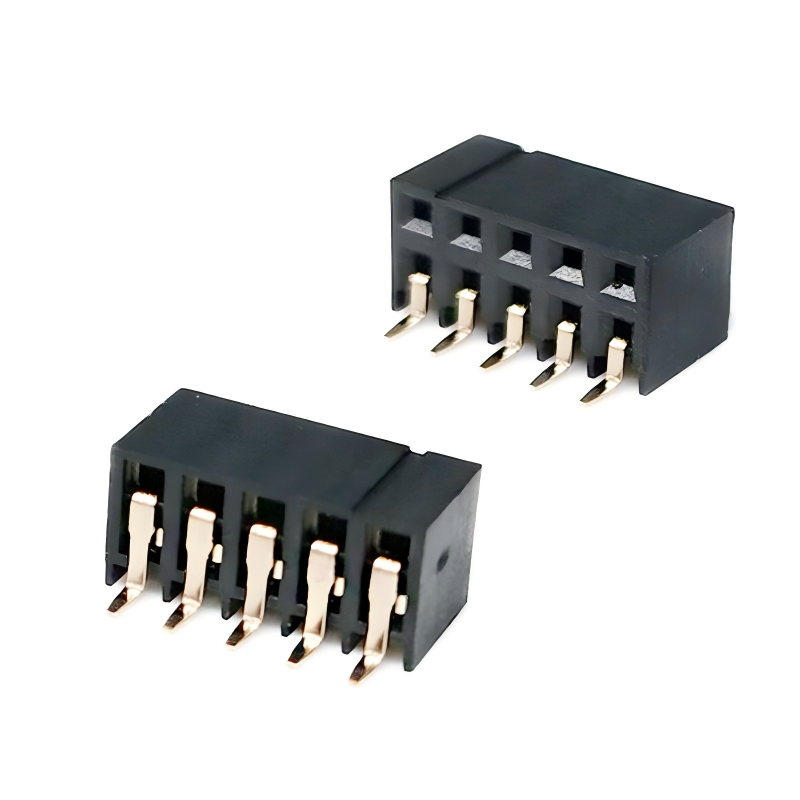

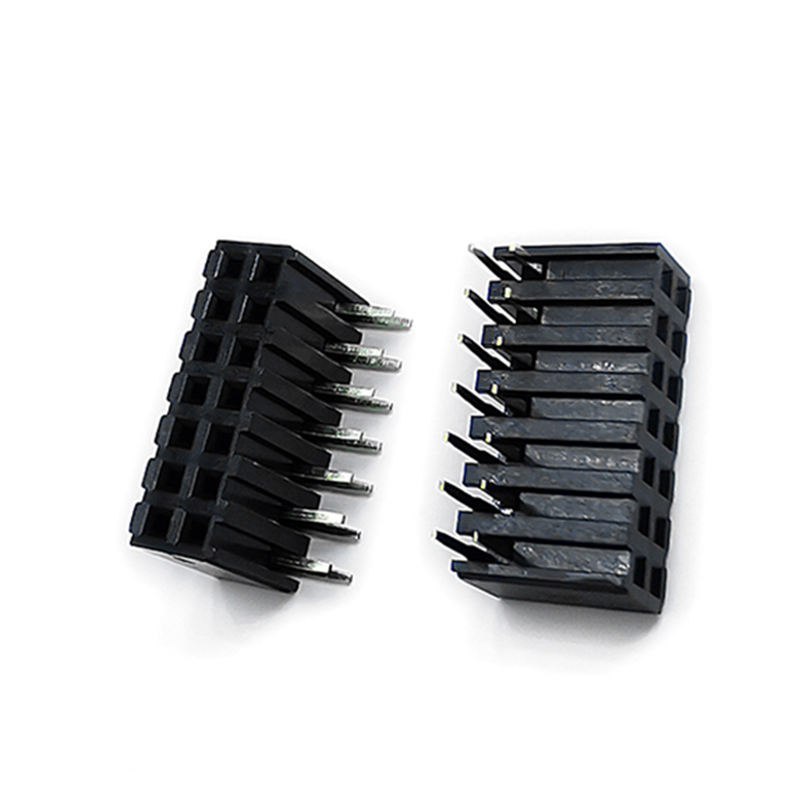

1.27 میلی‌متر 2.0 میلی‌متر 2.54 میلی‌متر گام هدر مادگی نوع ورودی جانبی سفارشی‌سازی موجود است

توضیحات محصول

کانکتور PCB قابل سفارشی‌سازی برای کاربردهای برد به برد و سیم به برد

The هدر مادگی با گام 1.27 میلی‌متر / 2.00 میلی‌متر / 2.54 میلی‌متر، نوع ورودی جانبی یک کانکتور PCB قابل پیکربندی است که برای کاربردهایی طراحی شده است که جهت جفت‌گیری باید افقی یا موازی با PCB باشد.

موجود در سه گزینه گام رایج—1.27 میلی‌متر، 2.00 میلی‌متر و 2.54 میلی‌متر—کانکتور را می‌توان با تعداد پین‌های مختلف، ردیف‌ها، ارتفاع عایق، آبکاری اتصال و ابعاد خاتمه بر اساس طرح PCB مشتری و الزامات جفت‌گیری پیکربندی کرد.

ساختار ورودی جانبی به ویژه زمانی مفید است که یک هدر مادگی عمودی معمولی با ارتفاع محفظه، چیدمان PCB، مسیریابی کابل یا اجزای مجاور تداخل داشته باشد.

می‌توان از آن به عنوان سوکت جفت‌شونده برای هدرهای پین نری در کاربردهای اتصال برد به برد، سیم به برد و داخلی PCB استفاده کرد.

چرا این هدر مادگی ورودی جانبی را انتخاب کنید؟

1. سه گزینه گام استاندارد برای طرح‌های مختلف PCB

بزرگترین مزیت انتخاب، در دسترس بودن سه پیکربندی گام پرکاربرد است:

• 1.27 میلی‌متر (0.050 اینچ) – برای طرح‌های PCB فشرده و با تراکم نسبتاً بالا
• 2.00 میلی‌متر (0.079 اینچ) – مصالحه‌ای بین تراکم برد و فاصله مکانیکی
• 2.54 میلی‌متر (0.100 اینچ) – پرکاربرد برای اتصال داخلی PCB و طرح‌های هدر پین استاندارد

این به مهندسان اجازه می‌دهد تا گام را بر اساس فضای PCB، هدر جفت‌شونده، تراکم سیگنال و فاصله مکانیکی انتخاب کنند، به جای بازطراحی رابط کانکتور بر اساس یک گام ثابت.

خانواده‌های محصول هدر مادگی تجاری نیز معمولاً نسخه‌های 1.27 میلی‌متر و 2.54 میلی‌متر را با تعداد پین‌ها و پیکربندی‌های ردیف مختلف تعریف می‌کنند.

2. ساختار ورودی جانبی برای اتصال داخلی PCB افقی

برخلاف هدر مادگی عمودی معمولی، هدر مادگی ورودی جانبی جهت جفت‌گیری را به طرف تغییر می‌دهد.

این می‌تواند زمانی مفید باشد که محفظه تجهیزات دارای فضای عمودی محدودی باشد.

ملاحظات طراحی معمول شامل موارد زیر است:

• چیدمان PCB؛
• ورودی ماژول افقی؛
• ارتفاع محفظه محدود؛
• چیدمان موازی PCB؛
• مسیریابی کابل یا سیم‌کشی؛
• اتصال به یک PCB عمود.

برای طراحان تجهیزات، این بدان معناست که کانکتور می‌تواند به عنوان بخشی از معماری مکانیکی ارزیابی شود، نه صرفاً به عنوان یک جزء الکتریکی.

3. ابعاد سفارشی برای طرح‌های واقعی PCB

ابعاد استاندارد کانکتور همیشه با PCB مشتری مطابقت ندارد.

برای پروژه‌های OEM و ODM، ما می‌توانیم کانکتور را بر اساس موارد مورد نیاز پیکربندی کنیم:

• گام؛
• تعداد پین؛
• تعداد ردیف‌ها؛
• ارتفاع عایق؛
• طول اتصال؛
• طول دم PCB؛
• ارتفاع جفت‌گیری؛
• آبکاری؛
• روش نصب؛
• ابعاد محفظه.

این به ویژه برای پروژه‌هایی که کانکتور باید در یک طرح PCB یا محفظه مکانیکی موجود قرار گیرد، مفید است.

تامین‌کنندگان صنعت نیز معمولاً طول پین سفارشی، طول دم PC و ارتفاع عایق را برای محصولات هدر مادگی ارائه می‌دهند.

ورودی جانبی THT یا SMT؟

روش نصب باید در مرحله طراحی PCB تعیین شود.

کاربردها

الکترونیک مصرفی

مناسب برای اتصالات داخلی PCB در:

• دستگاه‌های الکترونیکی مصرفی
• تجهیزات خانه هوشمند
• تجهیزات نمایشگر
• پنل‌های کنترل
• دستگاه‌های الکترونیکی تعبیه شده

گزینه فشرده 1.27 میلی‌متر را می‌توان در مواردی که فضای PCB محدود است در نظر گرفت.

تجهیزات کنترل صنعتی

هدرهای مادگی ورودی جانبی را می‌توان در موارد زیر استفاده کرد:

• تجهیزات مرتبط با PLC
• کنترل‌کننده‌های صنعتی
• ابزارهای اندازه‌گیری
• برد‌های کنترل
• تجهیزات اتوماسیون
• ماژول‌های ارتباطی صنعتی

انتخاب باید بر اساس رتبه‌بندی الکتریکی، محیط و روش مونتاژ مورد نیاز باشد.

تجهیزات ارتباطی

کاربردهای بالقوه شامل موارد زیر است:

• تجهیزات شبکه
• برد‌های کنترل ارتباطی
• ماژول‌های رابط
• برد‌های پردازش سیگنال
• سیستم‌های ارتباطی تعبیه شده

برای تجهیزات ارتباطی فشرده، گام 1.27 میلی‌متر یا 2.00 میلی‌متر را می‌توان در مواردی که تراکم PCB یک ملاحظه مهم طراحی است، ارزیابی کرد.

الکترونیک خودرو

کاربردهای بالقوه شامل موارد زیر است:

• ماژول‌های کنترل خودرو
• برد‌های کنترل نمایشگر
• الکترونیک ابزار دقیق
• ماژول‌های رابط خودرو
• مونتاژهای PCB مرتبط با اطلاعات و سرگرمی

کاربردهای خودرو باید در برابر الزامات واقعی دما، لرزش، الکتریکی و محیطی ارزیابی شوند، نه صرفاً بر اساس پیکربندی اسمی کانکتور.

تجهیزات پزشکی و اندازه‌گیری

کانکتور را می‌توان برای موارد زیر نیز در نظر گرفت:

• ابزارهای تست
• تجهیزات اندازه‌گیری
• الکترونیک کنترل
• تجهیزات تشخیصی
• کنتورهای صنعتی

برای این کاربردها، مهندسان باید مواد، آبکاری اتصال، رتبه‌بندی الکتریکی و شرایط محیطی مورد نیاز را در طول استعلام قیمت مشخص کنند.

راهنمای انتخاب مهندسی

کدام گام را باید انتخاب کنید؟
