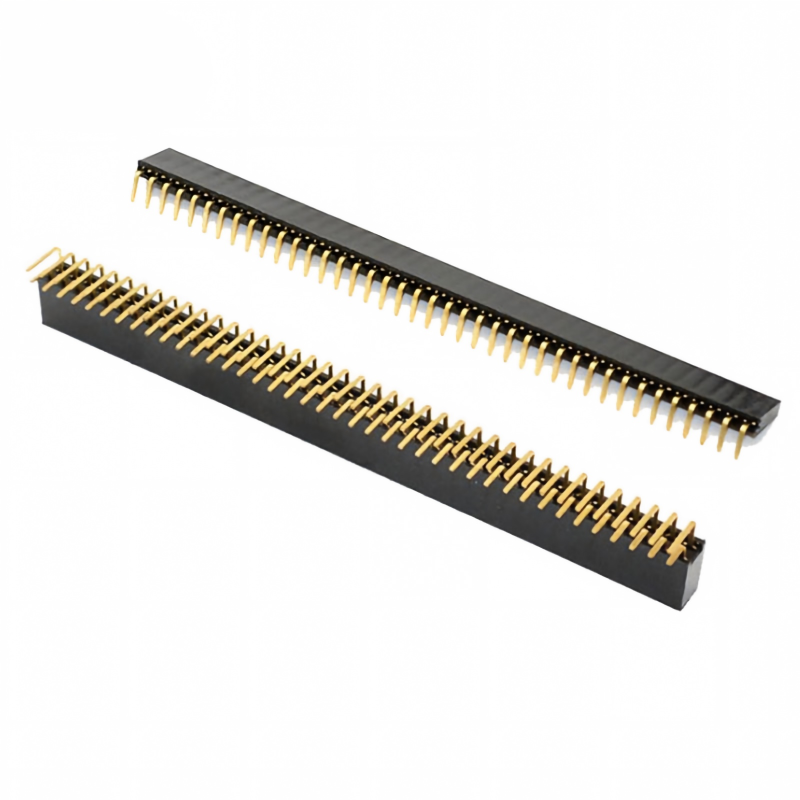

2.0mm Pitch Double Row Female Header سوکت عمودی
توضیحات محصول
| ماده |
مشخصات |
| نوع محصول |
2.0mm Pitch Double Row Female Header سوکت عمودی |
| نوع کانکتور |
مخزن زنانه / پی سی بی سوکت |
| ارتفاع |
2.00mm (0.079 اینچ) |
| تعداد ردیف ها |
دو ردیف (2 ردیف) |
| سبک نصب |
عمودی / مستقیم از طریق سوراخ (DIP) |
| تنظیمات تماس |
2 × N موقعیت ها |
| محدوده تماس |
به طور معمول 2×2 تا 2×40 موقعیت |
| رابط جفت گیری |
2.0 میلیمتر تپ مرد سر |
| نوع درخواست |
صفحه به صفحه / سیم به صفحه |
ویژگی های محصول
مزیت های اصلی
| ویژگی |
توضیحات |
| 2.0mm کمپکت پیچ |
فاصله بهینه برای چگالی تر طرح PCB در مقایسه با هدرهای استاندارد 2.54 میلی متر |
| ساختار دو ردیف |
مقدار تماس را در فضای محدود PCB افزایش می دهد |
| طراحی نصب PCB عمودی |
پشتیبانی از نصب مستقیم 180 ° برای طرح های کامپکت تجهیزات |
| رابط سوکت زنانه |
طراحی شده برای جفت گیری با سر پیچ نر سازگار |
| گزینه های پین چندگانه |
در دسترس در موقعیت های مختلف برای نیازهای مدار مختلف |
| طراحی قابل تنظیم |
طول پین، ارتفاع هاسینگ، پوشش و بسته بندی گزینه های موجود |
| عایق گرما |
پشتیبانی از فرایندهای تولیدی الکترونیکی |
در2.0mm Pitch Double Row Female Header سوکت عمودییک کانکتور پی سی بی فشرده طراحی شده برای اتصال قابل اعتماد بورد به بورد و سیم به بورد در سیستم های الکترونیکی با فضای محدود است.
با2ساختار دو ردیف.0mm pitch، این سوکت سر زنانه فراهم می کند چگالی تماس بالاتر در مقایسه با سنتی 2.54mm سر پیچ، آن را مناسب برای تخته های کنترل صنعتی، سیستم های جاسازی شده، تجهیزات ارتباطی,دستگاه های اتوماسیون و الکترونیک مصرفی.
طراحی نصب عمودی از یکپارچه سازی PCB پشتیبانی می کند، در حالی که گزینه هایی مانند تعداد پین های مختلف، پوشش، مواد عایق،و ارتفاعات نصب اجازه می دهد تا سفارشی سازی برای نیازهای مختلف برنامه.
مزیت های رقابتی
1طراحی PCB با بهره وری از فضا
در مقایسه با هدرهای پچ سنتی 2.54 میلی متر، طراحی پچ 2.0 میلی متر فاصله کانکتور را کاهش می دهد و به مهندسان اجازه می دهد تا چگالی تماس بالاتر را در مونتاژ های کامپکت الکترونیکی به دست آورند.
مناسب برای:
- تخته های کنترل شده جاسازی شده
- ماژول های کنترل صنعتی
- تجهیزات ارتباطی
- دستگاه های هوشمند
2طراحی قابل اعتماد تماس الکتریکی
کانکتور از پایانه های آلیاژ رسانا مانند برونز فسفر یا مس با پوشش طلایی اختیاری استفاده می کند.
مزایای این روش عبارتند از:
- اتصال الکتریکی پایدار
- مقاومت تماس پایین تر
- مقاومت بهتر در برابر اکسیداسیون
- عملکرد انتقال سیگنال در دراز مدت
(کارایی واقعی بستگی به مشخصات پوشش و محیط عملیاتی دارد.)
3. قابلیت انعطاف پذیر سفارشی سازی
گزینه های سفارشی سازی موجود عبارتند از:
- شماره ی PIN
- ارتفاع خانه
- پوشش تماس
- طول ترمینال
- روش بسته بندی
این امر به مشتریان OEM اجازه می دهد تا کانکتور را برای طرح های مختلف PCB و ساختارهای مکانیکی سازگار کنند.
4. مناسب برای مونتاژ خودکار PCB
ساختار سوکت عمودی از نصب PCB کارآمد پشتیبانی می کند و با فرآیندهای تولید الکترونیکی استاندارد سازگار است.
گزینه های سفارشی سازی
تعداد پین ها: 2-50 پین در دسترس به علاوه استاندارد 20P
پوشش: طلایی فلش / طلایی سخت / قلع مات
ویژگی: اضافه کردن کلید قطبی، پیگ های مکان
بسته بندی: تنظیم ابعاد رول برای تغذیه SMT خود را
ارتقاء مواد مسکن برای نیازهای دمای بالاتر
کاربردهای محصول
- کنترل کننده های PLC
- تخته های کنترل صنعتی
- تجهیزات اتوماسیون
- ماژول های سنسور
دلیل انتخاب:
طراحی پیچ فشرده به مهندسان کمک می کند تا فضای PCB را بهینه کنند در حالی که اتصالات ماژولار را حفظ می کنند.
تجهیزات ارتباطی
- دستگاه های شبکه
- ماژول های ارتباطی
- تخته های کنترل سیگنال
دلیل انتخاب:
پیکربندی دو ردیف، تماس های بیشتری را در فضای محدود تخته فراهم می کند.
الکترونیک مصرفی
- دستگاه های خانگی هوشمند
- محصولات الکترونیکی جاسازی شده
- پنل های کنترل
دلیل انتخاب:
ابعاد مخلوط کننده های فشرده از طراحی محصولات سبک وزن و کوچک پشتیبانی می کنند.
الکترونیک خودرو
- ماژول های کنترل خودرو
- سیستم های اطلاعات و سرگرمی
- واحدهای کنترل الکترونیکی
دلیل انتخاب:
مواد خانه با دمای بالا و سازه های قابل تنظیم از الزامات طراحی الکترونیک خودرو پشتیبانی می کنند.
سخت افزار هوش مصنوعی و تجهیزات محاسباتی لبه
کاربردهای بالقوه:
- بوردهای محاسباتی AI
- کنترل کننده های جاسازی شده هوش مصنوعی
- دروازه های هوش مصنوعی صنعتی
- ماژول های جمع آوری داده
ارزش استفاده:
سخت افزار هوش مصنوعی نیاز به معماری PCB فشرده با اتصال سیگنال های متعدد دارد.0mm دو ردیف زن سرپوش ارائه می دهد یک گزینه اتصال عملی برای برد های کنترل داخلی و ماژول های گسترش.
گزینه های قابل تنظیم
تعداد پین ها: 2×2 تا 2×40 موقعیت
نصب: نصب سطح سوراخ / SMT
جهت گیری: عمودی مستقیم / زاویه راست
تغییر ارتفاع محفظه/ارتفاع انبار
پوشش: قلع، طلا انتخابی، پوشش کامل طلا
کلید قطبی / پست های مکان
ارتقاء مواد به LCP / PA6T با دمای بالا
پشتوانه ی سر فلش نر متناسب
