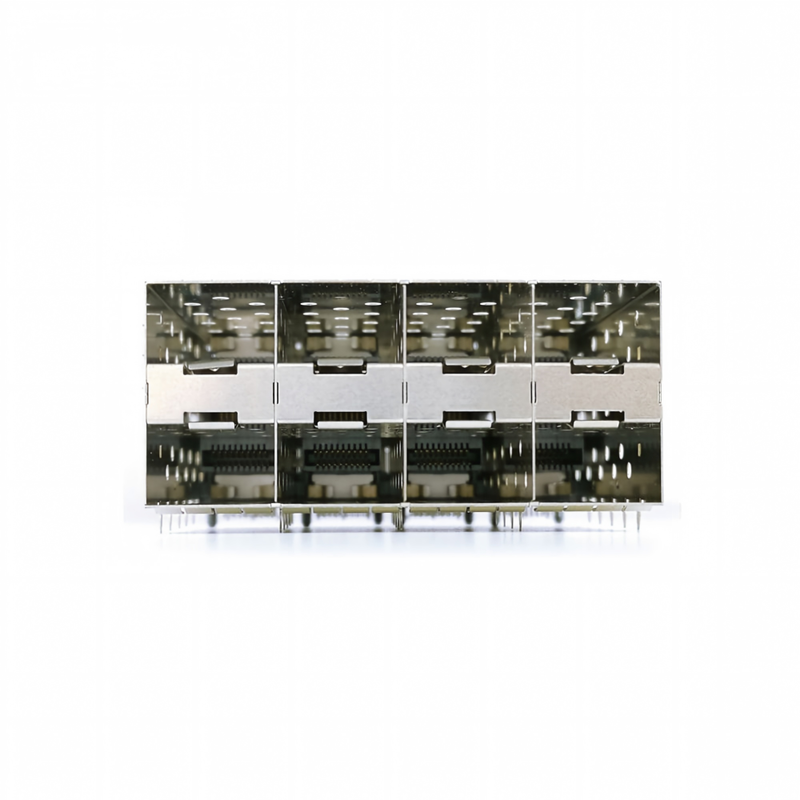

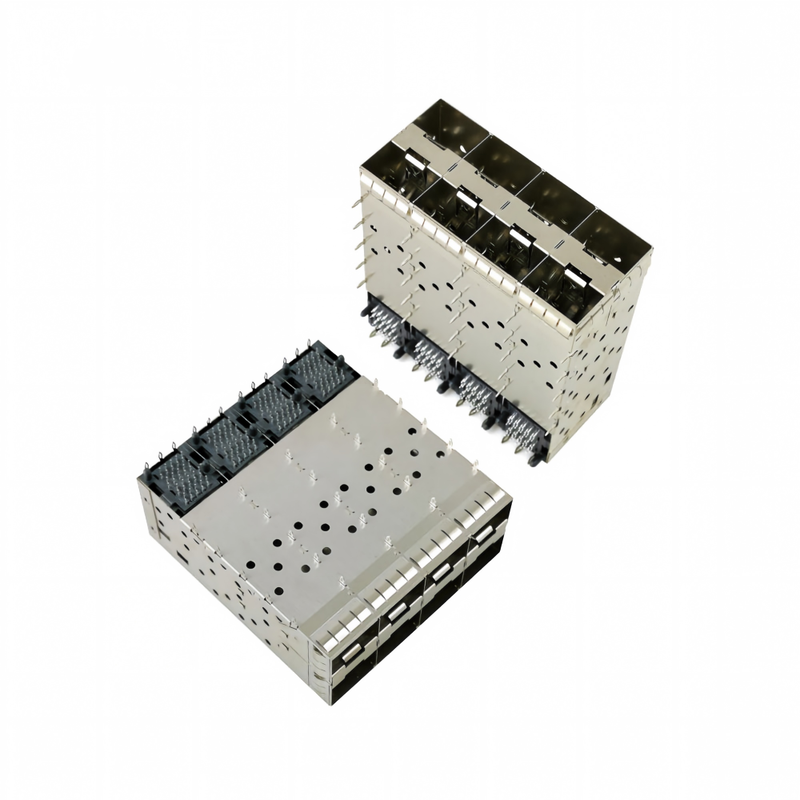

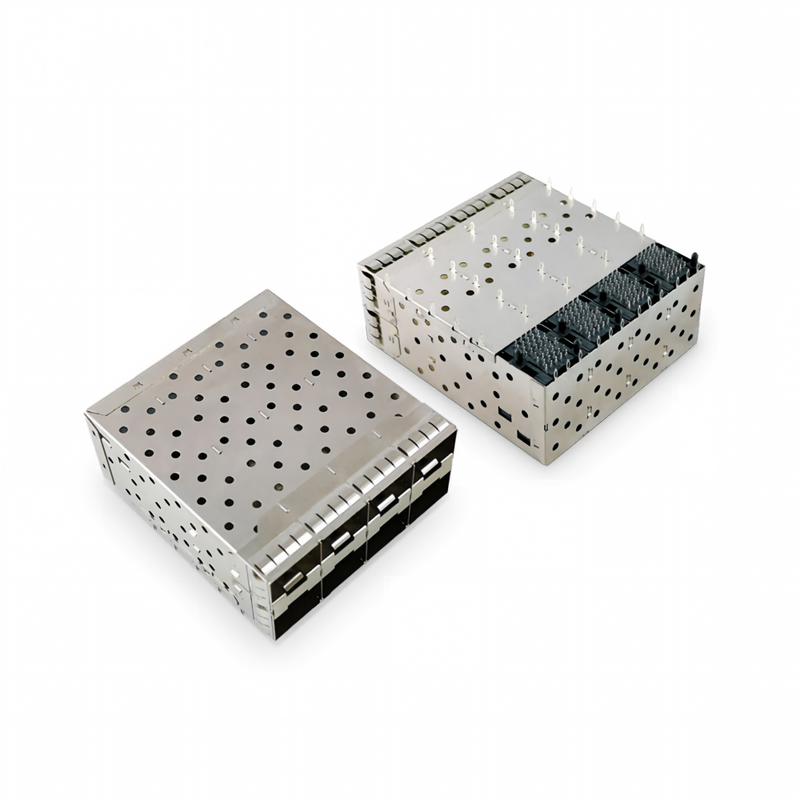

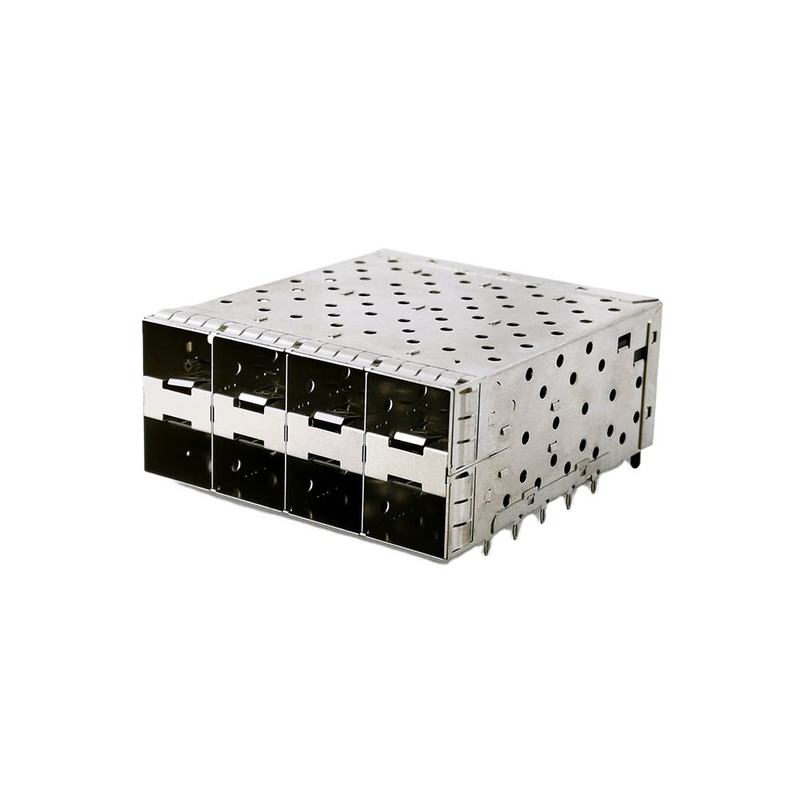

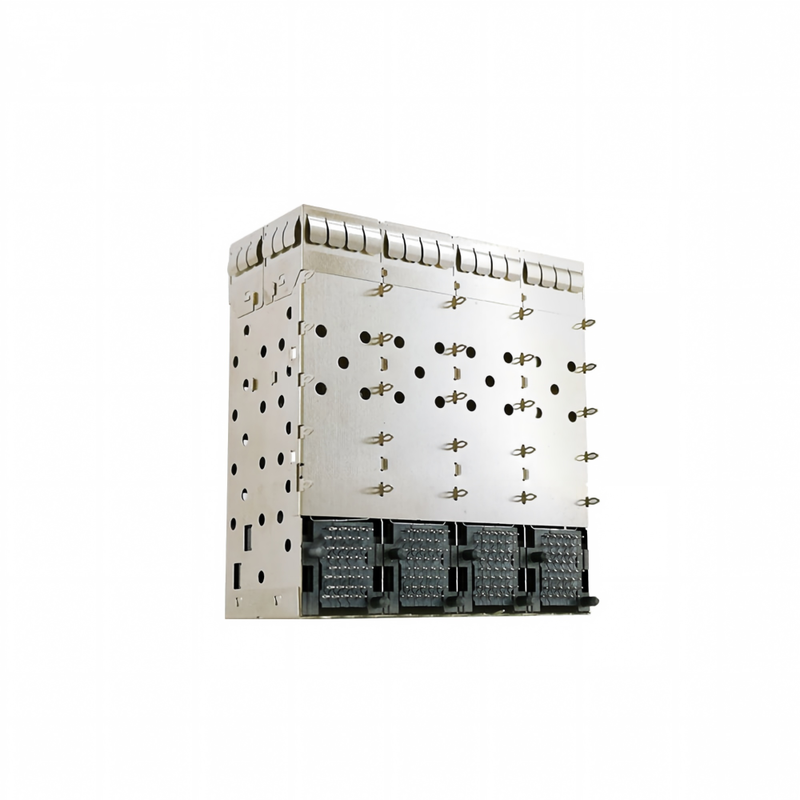

8-منافذ 160pin SFP+ Press-Fit Small Form-factor Pluggable (SFP+) Connector Matrix Configuration 2x4 Port W/o Light Model

نوع محصول

مونتاژ قفس SFP+ 2×4 با گیرنده یکپارچه

فرم فاکتور

سازگار با عقب SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G)

ماتریس پورت

2 × 4 (روی هم، در مجموع 8 پورت)

موقعیت‌ها

160 (20 × 8)​

گام

0.8 میلی‌متر (0.032 اینچ)

نصب

از طریق سوراخ، زاویه راست

پایان

پین سازگار Press-Fit (Ø0.64 میلی‌متر؛ دم 3.0 میلی‌متر / 2.07 میلی‌متر اختیاری)

جنس کنتاکت

برنز فسفر/آلیاژ مس

آبکاری کنتاکت

فلش طلا در ناحیه جفت‌گیری (0.76 µm / 30 µ" اختیاری)، دم قلع

جنس قفس

نقره نیکل (آلیاژ مس)، آبکاری شده با نیکل

لوله نور

هیچ​ (دیواره قفس جامد)

هیت سینک

شامل نمی‌شود (پنجره‌های حرارتی بالا؛ نوع سازگار با هیت سینک اختیاری)

ویژگی EMI

انگشتان فنر داخلی + خارجی بریلیوم-مس؛ واشر الاستومری اختیاری

نرخ داده

16 گیگابیت بر ثانیه (SFP+ Enhanced)؛ 25G SFP28 پشتیبانی شده توسط طرح‌بندی میزبان

امپدانس دیفرانسیلی

100 Ω ±10%

رتبه جریان

0.5 آمپر/کنتاکت @ 3.3 ولت

مقاومت کنتاکت

≤ 80 mΩ

مقاومت عایق

≥ 1000 MΩ @ 500 ولت DC

ولتاژ تحمل

300 ولت AC

چرخه‌های جفت‌گیری

≥ 100 (ماژول تعویض داغ)

دمای عملیاتی

-55 درجه سانتی‌گراد تا +105 درجه سانتی‌گراد (ساخت صنعتی -40 تا +85 درجه سانتی‌گراد)

امتیاز شعله محفظه

UL 94 V-0 (LCP)

سازگار

INF-8074i، SFF-8431، SFF-8432، SFF-8402، RoHS 2.0، REACH

ارجاع متقابل

TE 1-2007394-8 / 2007394-5 / 2170286-1؛ Amphenol UE863G442000361؛ Molex 0761020001 / 1700714001؛ Vitalconn S2N3D23000BA4

ابعاد معمول

L ≈ 57.4 × W ≈ 64.3 × H ≈ 25.6 میلی‌متر (مرجع TE 2007394-5)

گام پورت (V/H)

14.25 میلی‌متر افقی / 14.90 میلی‌متر عمودی (معمولاً)

ضخامت PCB توصیه شده

1.5 میلی‌متر (0.059 اینچ) استاندارد / 2.36 میلی‌متر اختیاری (سبک Molex)

MOQ

500 عدد

زمان سرب نمونه

5-7 روز کاری

زمان سرب انبوه

3-4 هفته

بسته‌بندی

سینی ضد الکتریسیته ساکن (84 عدد در جعبه معادل TE)

تعداد پورت

6

4

8​

عرض پنل جلو

~86 میلی‌متر

~57 میلی‌متر

~57 میلی‌متر​

ارتفاع Z عمودی

کم

متوسط (~12 میلی‌متر)

بلندتر (~25.6 میلی‌متر) – 8 خط روی هم​

لوله نور

فقط خارجی

اغلب برش داخلی

هیچ → دیوار EMI جامد​

لحیم‌کاری

Press-fit

Press-fit

Press-fit، 0 لحیم​

نقطه شیرین

ردیف 6 بالادست

فضای 4 پورتی

ردیف 8 بالادست / کارت خط 32 پورتی (4×2×4)​

TE Connectivity

1-2007394-8​ / 2007394-5 / 2170286-1

2×4، 160 پین، press-fit، بدون لوله نور، فنر EMI

Amphenol ICC

UE863G442000361​

UltraPort SFP+ 2×4 160 پین press-fit

Molex

0761020001​ (منسوخ) / 1700714001​

zSFP+ 2×4 160 پین، واشر الاستومری اختیاری

Vitalconn

S2N3D23000BA4​

2×4 press-fit، قفس Ni-Ag، بدون لوله نور

لوله نور

هیچ (پیش‌فرض)​ / فقط خارجی / داخلی+خارجی

ضخامت طلا

فلش 15 میکرو اینچ / 0.76 میکرومتر (30 میکرو اینچ) معادل پیش‌فرض​ / 50 میکرو اینچ

طول دم Press-fit

3.0 میلی‌متر (سبک TE) / 2.07 میلی‌متر (سبک Molex) / سفارشی

پایان

Press-fit (پیش‌فرض) / دم لحیم SMT/هیبریدی

پایان قفس

آبکاری نیکل (پیش‌فرض) / آبکاری قلع / اکسید سیاه

EMI

فقط انگشت فنر / + واشر الاستومری / + فوم رسانا

مدیریت حرارت

پنجره‌های حرارتی بالا (پیش‌فرض) / + گیره هیت سینک بالا (ارتفاع را تغییر می‌دهد)

نصب

یک طرفه (پیش‌فرض) / دو طرفه شکم به شکم

ماتریس پورت

1×1 / 1×4 / 2×2 / 2×4​ / 2×6

لوگو

علامت لیزری روی بالای قفس (MOQ اعمال می‌شود)
