محل منبع:
گوانگدونگ، چین
نام تجاری:
XTK
گواهی:
CE,SGS,ROHS,ISO9001
شماره مدل:
کابل FPC

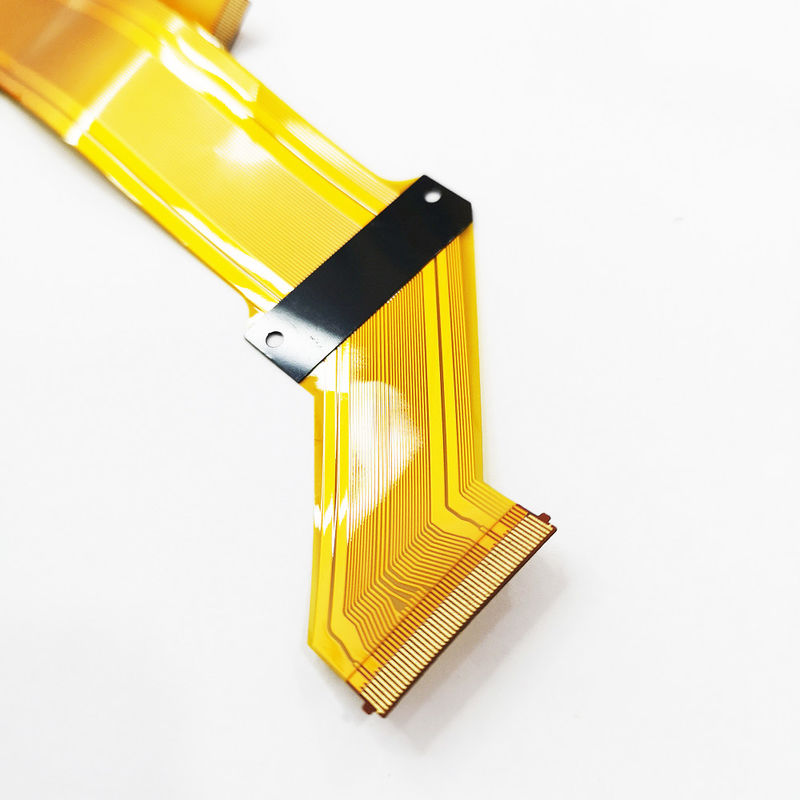

کابل FPC ورودی داده Dvi Board 50pin For DV
توضیحات محصول
| موارد | پارامترها |
| دو طرفه / مولتی لایه | |
| حداکثر اندازه پانل | 32'*20'(800mm*508mm) |
| حداقل مسیر/شکاف IL | 0.075mm/0.075mm (3mil/3mil) |
| حلقه حلقوی حداقل در لایه داخلی یک طرف | 3mil (0.075mm) |
| حداکثر وزن مس OL | 6 اونس (210 میلی متر) |
| حداکثر وزن مس 1 لیتر | 12 اونس (420 میلی متر) |
| ضخامت تخته تمام شده | 0.20-6 میلی متر |
| تعداد لایه ها | 2-32 لیتر |
| ثبت لایه به لایه | ± 3 میل (± 76 میلی متر) |
| حداقل قطر سوراخ تمام شده | 0.15 میلی متر (6 میل)، 0.1 میلی متر (4 میل) برای HDI |
| دقت موقعیت سوراخ | ± 2 میلی (± 50 میلی متر) |
| Slot hloe Tolerance | ± 3 میلی (± 75 میلی متر) |
| تحمل قطر PTH | ± 2 میلی (± 50 میلی متر) |
| تحمل قطر NPTH | ± 1 میل (25± گرم) |
| حداکثر نسبت تصویر PTH | 10:1 |
| مس روی دیوار سوراخ ها | 0.4-2 میل (10-50 میلی متر) |
| تحمل ثبت الگوی گرافیکی | ±3mil (0.075um) |
| حداقل مسیر/شکاف 1 لیتر (میل) وابسته به وزن مس است | 3mil/3mil (75um/75um) |
| آهنگ تحمل اچینگ | ± 1 میل (± 25 میلی متر) |
کاربرد
Oمحصولات ur به طور گسترده ای در ارتباطات راه دور، شبکه های محاسباتی، تجهیزات پزشکی و بسیاری دیگر از زمینه های با تکنولوژی بالا استفاده می شود.
خدمات ما
با بخشهای حرفهای خود، میتوانیم ارائه دهیم:
طراحی PCB
ساخت PCB: فایل PCB یا فایل Gerber مورد نیاز است
مونتاژ PCB PCBA SMD SMT: لیست Bom مورد نیاز است
طراحی الکترونیکی
مهندسی معکوس - کپی PCB، PCB Clone، IC Decode
تامین قطعات
تست محصول نهایی PCB PCB
تولید انبوه
ساخت قرارداد تولید
NDA - توافقنامه عدم افشا
قابلیت تولید PCB ما
| مورد | مشخصات | |
| 1 | تعداد لایه | 1-16 لایه (استاندارد) |
| 2 | مواد | FR4، آلومینیوم، FPC |
| 3 | پایان سطح | HASL (LF)، آبکاری طلا، Enig، طلای غوطهوری، قلع غوطهوری، OSP |
| 4 | ضخامت تخته پایان | 0.2mm-6.00mm (8mil-126mil) |
| 5 | ضخامت مس | 1/2 اونس در دقیقه؛ حداکثر 12 اونس |
| 6 | ماسک جوشکاری | سبز/سیاه/سفید/قرمز/آبی/زرد |
| 7 | حداقل ردیابی عرض و فاصله خطوط | 0.075mm/0.1mm (3mil/4mil) |
| 8 | حداقل قطر سوراخ برای حفاری CNC | 0.1 میلی متر (4 میل) |
| 9 | حداقل قطر سوراخ برای پانچ کردن | 0.9 میلی متر (35 میل) |
| 10 | بزرگترین اندازه پنل | 610mm*508mm |
| 11 | موقعیت سوراخ | حفاری CNC +/-0.075mm (3mil). |
| 12 | عرض هادی (W) | 0.05 میلی متر (2 میل) یا +/-20٪ از آثار هنری اصلی |
| 13 | قطر سوراخ (H) | PTH L: +/-0.075mm(3mil); غیر PTH L:+/-0.05mm(2mil) |
| 14 | تحمل طرح کلی | مسیریابی CNC 0.125 میلی متر (5 میلی متر)؛ +/-0.15 میلی متر (6 میلی متر) با پانچ |
| 15 | پیچ و تاب | 0.70٪ |
| 16 | مقاومت عایق | 10 کوم-20 موهم |
| 17 | رسانایی | <50 اهم |
| 18 | ولتاژ تست | 10-300 ولت |
| 19 | اندازه پنل | 110×100 میلیمتر (دقیقه)؛ 660×600 میلیمتر (حداکثر) |
| 20 | ثبت نام اشتباه لایه لایه | 4 لایه: حداکثر 0.15 میلی متر (6 میلی متر)؛ 6 لایه: حداکثر 0.25 میلی متر (10 میلی متر) |
| 21 | حداقل فاصله بین لبه سوراخ تا الگوی مداری یک لایه داخلی | 0.25 میلی متر (10 میل) |
| 22 | حداقل فاصله بین اولین برد تا الگوی مداراز یک لایه داخلی | 0.25 میلی متر (10 میل) |
| 23 | تحمل ضخامت تخته | 4 لایه: +/-0.13mm (5mil)؛ 6 لایه:+/-0.15mm (6mil) |
| 24 | کنترل امپدانس | +/-10% |
| 25 | امپدانس متفاوت | +-/10% |
سوالات متداول
Q1: انواع اصلی خدمات PCB و PCBA چیست؟
A: دستگاه های صنعتی/تجهیزات پزشکی برد اصلی/دستگاه های ارتباطی/دستگاه های بی سیم/دستگاه های الکترونیکی مصرفی.
Q2: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: ما یک PCB PCBA OEM یک کارخانه خدمات یک توقف هستیم.
Q3: چند خط SMD دارید؟
A: 8 خط، تجهیزات از ژاپن، نام تجاری YAMAYA.
Q4: اگر به کپی PCB یا طراحی PCB یا طراحی مجدد PCB نیاز دارم؟
A: با تیم های حرفه ای ما.با تجربیات کامل، ما می توانیم خدمات خوبی را برای شما ارائه دهیم:
a، فایل شماتیک PCB.
ب، شرح عملکرد خاص؛
ج، دو یا چند نمونه کار؛
د، هر گونه اطلاعات جزییاتی که می توانید ارائه دهید.
درخواست خود را مستقیماً برای ما ارسال کنید
