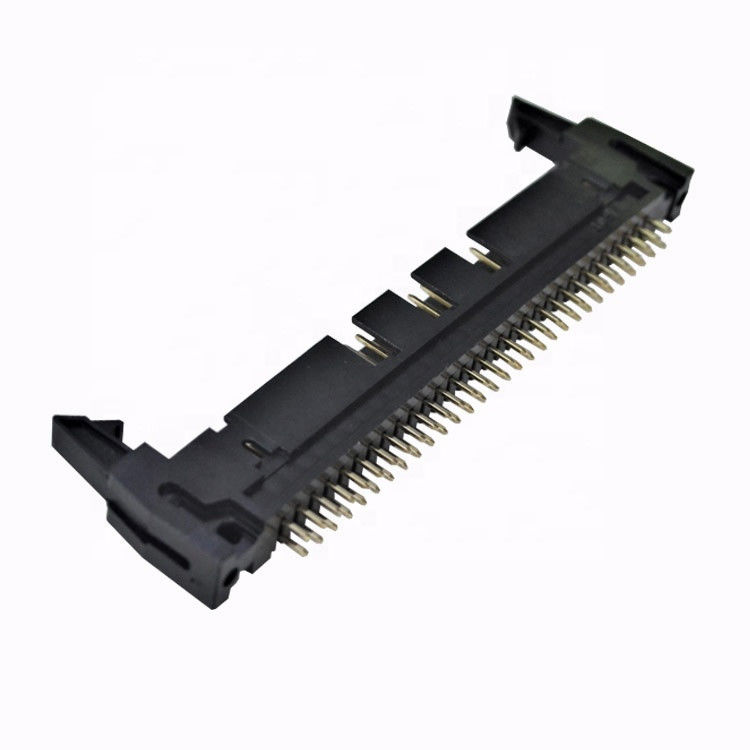

کانکتور 2.54 میلی متری اجکتور هدر پوشیده شده 2x30 پین از نوع مستقیم با چفت

کانکتور هدر اجکتور 2.54 میلی متری پوشیده شده 2*30P نوع مستقیم با چفت

شرح

کانکتور PCB چیست؟

کانکتورهای برد مدار چاپی سیستم های اتصالی هستند که روی PCB ها نصب شده اند.به طور معمول از اتصال دهنده های PCB برای انتقال سیگنال یا قدرت از یک PCB به PCB دیگر یا به یا از PCB از منبع دیگری در ساخت تجهیزات استفاده می شود.آنها یک روش آسان برای طراحی برای ساخت ارائه می دهند، زیرا PCB ها به یکدیگر متصل نیستند و می توانند بعداً در یک فرآیند تولید مونتاژ شوند.

جهت گیری رابط PCB

اصطلاح PCB رابط به یک سیستم اتصال چند پین اولیه، معمولاً در یک طرح مستطیلی اشاره دارد.یک جفت اتصال دهنده PCB یا برای برد به برد یا کابل به برد (سیم به برد) خواهد بود.طرح بندی تخته به تخته می تواند طیف وسیعی از

جهت گیری اتصال PCB، همه بر اساس افزایش 90 درجه:

موازی یا میزانسن - هر دو رابط جهت عمودی هستند.

90 درجه، زاویه راست، مادربرد به تخته دختر - یک رابط عمودی، یکی افقی است.

180 درجه، همسطح، لبه به لبه - هر دو رابط جهت افقی هستند.
