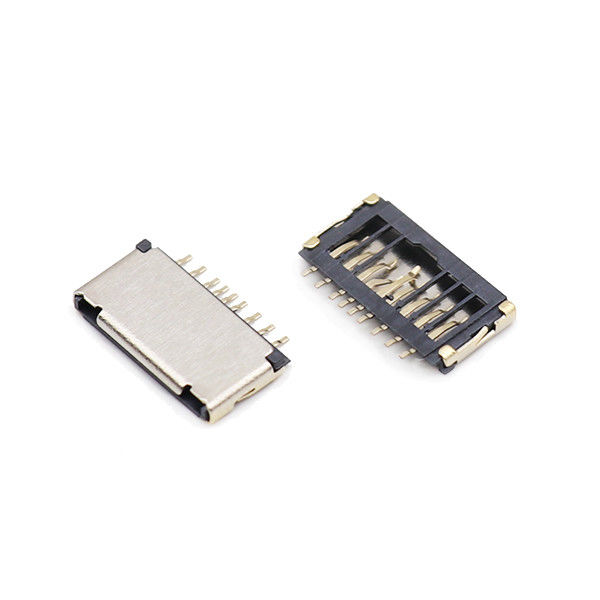

سوکت کارت کوچک SD نوع کوتاه UL94V-0 سوکت کارت میانی 1.5 ساعت TF

سوکت کارت کوچک SD نوع کوتاه UL94V-0 سوکت کارت میانی 1.5 ساعت TF

سوکت کارت کوچک SD 1.5 ساعت

سوکت کارت کوچک SD UL94V-0

سوکت کارت TF 1.5 ساعت

محل منبع:

گوانگدونگ، چین

نام تجاری:

XTK

گواهی:

CE/ROHS

شماره مدل:

کانکتور کارت کوچک sd / TF

با ما تماس بگیرید
درخواست نقل قول
سوکت کارت کوچک SD نوع کوتاه UL94V-0 سوکت کارت میانی 1.5 ساعت TF
سوکت کارت کوچک SD نوع کوتاه UL94V-0 سوکت کارت میانی 1.5 ساعت TF سوکت کارت کوچک SD نوع کوتاه UL94V-0 سوکت کارت میانی 1.5 ساعت TF سوکت کارت کوچک SD نوع کوتاه UL94V-0 سوکت کارت میانی 1.5 ساعت TF
جزئیات محصول
جنسیت:
زن
مسکن:
LCP، UL94V-0 مشکی
ترمینال:
آلیاژ مس
تعداد موقعیت ها:
9P
چرخه دوام:
حداقل 5000 چرخه
دمای ذخیره سازی:
-10 تا +85 درجه سانتیگراد
برجسته کردن:

سوکت کارت کوچک SD 1.5 ساعت

,

سوکت کارت کوچک SD UL94V-0

,

سوکت کارت TF 1.5 ساعت

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1500 عدد
جزئیات بسته بندی
inner package:in reel; بسته داخلی: در قرقره; Outer Package: reel in Carton ب
زمان تحویل
5-7 روز
شرایط پرداخت
L/C، T/T، Payyal
قابلیت ارائه
2KK عدد
محصولات مرتبط
قیمت خوب کانکتور کارت حافظه میکرو SD و TF با پوسته SUS مقاوم در برابر حرارت بالا، بدنه کوتاه 1.5H و جریان نامی 0.5 آمپر برای PCB آنلاین

کانکتور کارت حافظه میکرو SD و TF با پوسته SUS مقاوم در برابر حرارت بالا، بدنه کوتاه 1.5H و جریان نامی 0.5 آمپر برای PCB

بهترین قیمت رو بدست بیار
قیمت خوب کانکتور ۸ پین کارت میکرو اس‌دی TF با بدنه استیل ضد زنگ سازگار با مولکس 473521001 نوع فشاری-فشاری (Push-Push) همراه با سوئیچ تشخیص VSS آنلاین

کانکتور ۸ پین کارت میکرو اس‌دی TF با بدنه استیل ضد زنگ سازگار با مولکس 473521001 نوع فشاری-فشاری (Push-Push) همراه با سوئیچ تشخیص VSS

بهترین قیمت رو بدست بیار
قیمت خوب سوکت کارت کوچک SD نوع کوتاه UL94V-0 سوکت کارت میانی 1.5 ساعت TF آنلاین ویدیو

سوکت کارت کوچک SD نوع کوتاه UL94V-0 سوکت کارت میانی 1.5 ساعت TF

بهترین قیمت رو بدست بیار
قیمت خوب سوکت 9 پین فلش LCP T کانکتور کارت کوچک SD Female فشار دادن فشار دادن آنلاین

سوکت 9 پین فلش LCP T کانکتور کارت کوچک SD Female فشار دادن فشار دادن

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
حالا تماس بگیرید
توضیحات محصول

کانکتور کارت Micro SD / TF، نوع کوتاه شده، پین میانی 1.5H T-flash



نکات برجسته

  • ارتفاع کلی کم 1.5 میلی‌متر، ردپای فشرده نوع کوتاه شده، چیدمان پین میانی برای انعطاف‌پذیری بهینه‌سازی مسیریابی PCB
  • جنس بدنه LCP بارتبه شعله‌گیری UL94V-0، مطابق با الزامات ایمنی آتش‌سوزی برای پروژه‌های سخت‌افزار صنعتی و هوشمند
  • آبکاری انتخابی طلا در ناحیه تماس، انتقال سیگنال پایدار برای کارت‌های Micro SD / TF UHS-I
  • طراحی نصب سطحی SMT، کاملاً سازگار با خط تولید خودکار بازپخت با حجم بالا
  • سوئیچ تشخیص کارت داخلی، شناسایی حضور کارت در زمان واقعی برای منطق سیستم عامل
  • سازگار با RoHS، ظرفیت عرضه انبوه پایدار، پشتیبانی از سفارشی‌سازی طرح پین و آبکاری OEM / ODM
  • نیروی نگهددار مکانیکی بهینه شده، ساختار ضد درج اشتباه، کاهش خطر شکست تشخیص متناوب در محل


مشخصات

مورد مشخصات
نوع محصول سوکت کارت Micro SD / TF نوع کوتاه شده، پین میانی، SMT
ارتفاع کلی 1.5 میلی‌متر (حداکثر)
کارت سازگار کارت استاندارد Micro SD / TF (پشتیبانی از UHS-I)
روش نصب نصب سطحی SMT
نوع عملکرد بدون فشردن-فشردن (درج-خارج کردن مستقیم)
عمر جفت‌گیری حداقل 5000 چرخه درج-خارج کردن (تحت بار عادی)
سوئیچ تشخیص کارت داخلی (اختیاری NO / NC)
هم‌صفحگی ≤0.10 میلی‌متر
نیروی نگهداری نیروی نگهداری مناسب برای جلوگیری از شل شدن کارت تحت لرزش خفیف


مشخصات مواد و الکتریکی

مورد مشخصات
جنس بدنه LCP دمای بالا، UL94V-0، رنگ مشکی
ترمینال تماس برنز فسفر، آبکاری انتخابی طلا روی پایه نیکل
جنس پوسته فولاد ضد زنگ
جریان نامی 0.5 آمپر حداکثر
ولتاژ نامی 12 ولت DC حداکثر
مقاومت تماس ≤100 میلی‌اهم (اولیه)
مقاومت عایق ≥1000 مگااهم @ DC 500 ولت
ولتاژ قابل تحمل 500 ولت AC برای 1 دقیقه
سازگاری سیگنال رابط SDIO / SPI، پشتیبانی از کارت microSD UHS-I


راهنمای محیطی و لحیم‌کاری

مورد مشخصات
دمای عملیاتی -25 درجه سانتی‌گراد ~ +85 درجه سانتی‌گراد
دمای ذخیره‌سازی -40 درجه سانتی‌گراد ~ +90 درجه سانتی‌گراد
پروفایل بازپخت SMT حداکثر دمای پیک 260 درجه سانتی‌گراد، زمان ماند ≤10 ثانیه در 255 درجه سانتی‌گراد+؛ مطابق با استاندارد IPC/JEDEC
مقاومت رطوبت 5% - 95% RH، غیرمتراکم
اسپری نمک 48 ساعت (تست اسپری نمک خنثی برای قطعات آبکاری شده)
انطباق RoHS؛ شعله‌گیر UL94V-0


با کوچک‌تر شدن محصولات، یک ضربه خارجی جزئی می‌تواند باعث اتصال کوتاه یا عدم هم‌ترازی شود. ویژگی لولا کارت را پایدار نگه می‌دارد و از آن در برابر ضربه‌ها و لرزش‌های خارجی محافظت می‌کند.

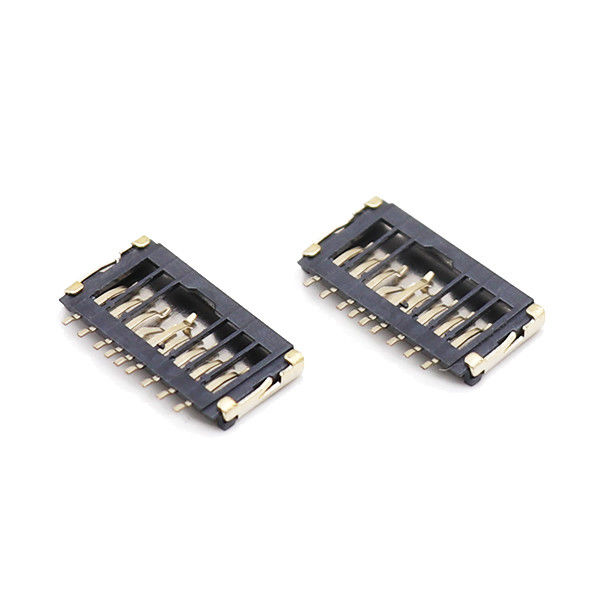

سوکت کارت کوچک SD نوع کوتاه UL94V-0 سوکت کارت میانی 1.5 ساعت TF

سوکت کارت کوچک SD نوع کوتاه UL94V-0 سوکت کارت میانی 1.5 ساعت TF


ویژگی‌های محصول

  1. ارتفاع انباشته فوق‌العاده کم 1.5 میلی‌متر، اندازه بدنه کوتاه شده، صرفه‌جویی در فضای ارزشمند محور Z و X-Y محفظه PCB
  2. اختصاص ترمینال پین میانی: مسیریابی انعطاف‌پذیر، چیدمان سیگنال دیفرانسیلی آسان‌تر، مناسب برای یکپارچگی سیگنال پرسرعت SDIO/SPI
  3. بدنه پلاستیکی LCP دمای بالا، شعله‌گیر UL94V-0؛ بدون تغییر شکل در برابر پروفایل دمای بازپخت SMT استاندارد مقاومت می‌کند
  4. ترمینال‌های تماس برنز فسفر، آبکاری انتخابی نیکل-طلا در رابط تماس؛ ضد اکسیداسیون، مقاومت تماس کمتر
  5. سوئیچ تشخیص کارت یکپارچه، پشتیبانی از تشخیص درج/خارج کردن کارت سخت‌افزاری برای قضاوت منطق MCU
  6. ساختار توقف مکانیکی ضد درج معکوس، از آسیب ناشی از درج کارت در جهت اشتباه جلوگیری می‌کند
  7. پایان‌دهی نصب سطحی SMT، مناسب برای تجهیزات انتخاب و قرار دادن خودکار تولید انبوه
  8. پوسته فولاد ضد زنگ برای تقویت ساختاری و اثر محافظ EMI جزئی
  9. انطباق کامل با الزامات زیست‌محیطی RoHS؛ در صورت درخواست برای ضخامت طلا، اصلاح پین سفارشی در دسترس است



کاربرد معمول

  • دستگاه‌های هوشمند IoT: گیت‌وی هوشمند، ترمینال سنسور هوشمند، گره جمع‌آوری لبه
  • نظارت و امنیت: دوربین IP، دوربین پوشیدنی، تجهیزات ضبط ویدئو
  • سخت‌افزار تعبیه‌شده صنعتی: برد کنترل صنعتی، ثبت‌کننده داده، واحد نظارت میدانی
  • سخت‌افزار هوشمند مصرفی: ضبط‌کننده قابل حمل، ابزار دستی، ترمینال POS کوچک
  • تجهیزات مرتبط با حمل و نقل: ضبط‌کننده کمکی خودرو، ماژول جانبی داخل خودرو
  • تجهیزات کمکی مرتبط با پزشکی (غیر قابل کاشت): دستگاه ضبط داده تشخیصی قابل حمل
  • الکترونیک آموزشی، ماژول‌های جانبی کامپیوتر تک‌بردی



مزایای محصول

  1. تمایز چیدمان پین میانی: اکثر سوکت‌های TF 1.5H رقیب از طراحی پین لبه استفاده می‌کنند؛ چیدمان پین میانی ما فشار مسیریابی لبه PCB را کاهش می‌دهد، خطر تداخل سیگنال را برای مدارهای پرسرعت SDIO کاهش می‌دهد، کار چیدمان برد چند لایه را برای مهندسان سخت‌افزار ساده می‌کند.
  2. پایه LCP UL94V-0 به عنوان پیکربندی استاندارد: بسیاری از جایگزین‌های کم‌هزینه از پلاستیک غیر V0 استفاده می‌کنند؛ ماده پیش‌فرض UL94V-0 ما به مشتریان کمک می‌کند تا گواهینامه ایمنی آتش‌سوزی محصول را مستقیماً دریافت کنند و بار کاری اضافی صلاحیت‌سنجی مواد را حذف می‌کند.
  3. فرآیند آبکاری انتخابی طلا: طلا فقط در ناحیه تماس حیاتی اعمال می‌شود به جای آبکاری تمام قطعه؛ تعادل بین عملکرد تماس قابل اعتماد و هزینه BOM، از راه‌حل گران‌قیمت طلای کامل اجتناب می‌کند.
  4. طرح فشرده نوع کوتاه شده: ابعاد طرح بهینه شده در مقایسه با سوکت‌های 1.5H با طول استاندارد؛ مناسب برای طراحی محفظه فوق‌العاده باریک بدون قربانی کردن استحکام مکانیکی.
  5. ثبات تولید انبوه: کنترل دقیق هم‌صفحگی ≤0.10 میلی‌متر، خطر کمتر باز بودن مدار لحیم‌کاری در تولید انبوه SMT؛ شکایات تشخیص متناوب پس از فروش ناشی از هم‌صفحگی ضعیف را کاهش می‌دهد.
  6. قابلیت سفارشی‌سازی انعطاف‌پذیر: اصلاح سریع برای منطق سوئیچ تشخیص کارت (NO/NC)، ضخامت طلا، حذف پین جزئی؛ پشتیبانی از نمونه اولیه قبل از سفارش انبوه برای اعتبارسنجی پروژه.



سوالات متداول


س1: آیا این سوکت از کارت‌های میکرو اس‌دی پرسرعت UHS-I، کارت‌های با ظرفیت بالا (128 گیگابایت / 256 گیگابایت) پشتیبانی می‌کند؟

پاسخ: بله. سوکت از مشخصات مکانیکی و الکتریکی میکرو اس‌دی پیروی می‌کند؛ حداکثر ظرفیت کارت به درایور تراشه میزبان شما بستگی دارد، نه خود سوکت. این سوکت با کارت‌های میکرو اس‌دی / TF UHS-I در طراحی سخت‌افزار مناسب کار می‌کند.

س2: تفاوت بین سوکت TF 1.5H با پین میانی و پین لبه چیست؟

پاسخ: پین میانی پدهای لحیم‌کاری را از لبه PCB دورتر قرار می‌دهد؛ مسیرهای سیگنال می‌توانند به سمت داخل PCB مسیریابی شوند و تراکم مسیر در ناحیه لبه را کاهش دهند. پین لبه تمام پدها را در مرز برد قرار می‌دهد. زمانی که فضای لبه PCB شما شلوغ است یا یکپارچگی سیگنال پرسرعت SDIO اهمیت دارد، پین میانی را انتخاب کنید.

س3: آیا می‌توانم از یک طرح پین با دمای معمولی برای این سوکت UL94V-0 استفاده کنم؟

پاسخ: طرح پین از نظر مکانیکی سازگار است، اما جنس پلاستیک متفاوت است. اگر محصول نهایی شما نیاز به گواهینامه ایمنی آتش‌سوزی دارد، باید نسخه UL94V-0 را انتخاب کنید.

س4: محصول من در محیط کاری با لرزش زیاد قرار دارد؛ آیا کارت خارج می‌شود؟

پاسخ: سوکت ما دارای نیروی نگهداری استاندارد است. برای سناریوهای لرزش شدید، ساختار مکانیکی کل تجهیزات باید بهینه شود؛ ما پیشنهاد می‌کنیم تست‌های اعتبارسنجی لرزش و ضربه را در مرحله نمونه اولیه انجام دهید.

س5: زمان تحویل شما برای نمونه و تولید انبوه چقدر است؟

پاسخ: نمونه‌های با مشخصات استاندارد: 3-7 روز کاری. زمان تحویل تولید انبوه به مقدار سفارش بستگی دارد؛ ما پس از دریافت نیاز BOM شما، یک برنامه رسمی ارائه خواهیم داد. نسخه سفارشی شده نیاز به چرخه توسعه نمونه اضافی دارد.

س6: آیا می‌توانید ضخامت آبکاری طلا را تنظیم کنید یا پین‌های جزئی را برای یک پروژه سفارشی حذف کنید؟

پاسخ: بله، خدمات OEM و ODM در دسترس است. لطفاً الزامات دقیق را ارائه دهید یا نقشه خود را برای ارزیابی ارسال کنید.

س7: چه خطری ممکن است در صورت تجاوز دمای بازپخت از پیک 260 درجه سانتی‌گراد رخ دهد؟

پاسخ: دمای بیش از حد ممکن است باعث تغییر شکل بدنه LCP و جابجایی ترمینال شود که منجر به تماس ضعیف کارت یا خرابی مونتاژ می‌شود. لطفاً پروفایل لحیم‌کاری پیشنهادی ما را به دقت دنبال کنید.
