سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک

سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک

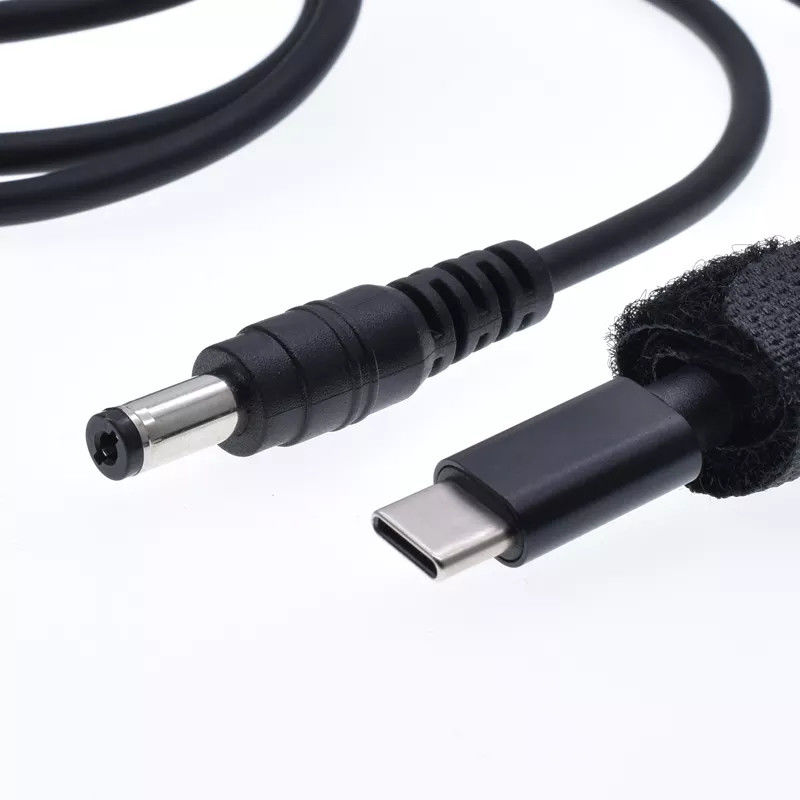

DC 9V USB Power Boost Line

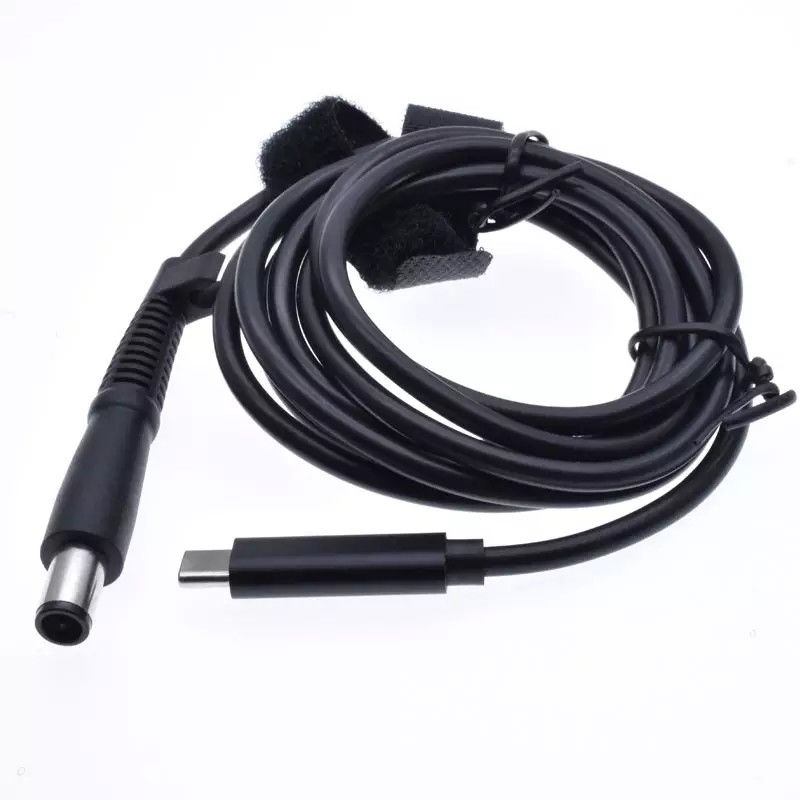

DC 5V USB Power Boost Line

کابل آداپتور مبدل USB 12V

محل منبع:

گوانگدونگ، چین

نام تجاری:

XTK

گواهی:

CE,SGS,ROHS,ISO9001

شماره مدل:

SFP+

با ما تماس بگیرید
درخواست نقل قول
سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک
جزئیات محصول
نوع رابط:
SFP
ویژگی ها:
راهنمای تابلو، EMI شیلددار، لوله لایت
برنامه:
PCB
فسخ:
Press-Fit
جنسیت:
زن
زمان گارانتی:
5 سال
برجسته کردن:

DC 9V USB Power Boost Line

,

DC 5V USB Power Boost Line

,

کابل آداپتور مبدل USB 12V

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1 عدد
قیمت
Negotiable price
جزئیات بسته بندی
بسته خلاء، جعبه در کارتن
زمان تحویل
5-7 روز
شرایط پرداخت
L/C، T/T، Payyal
قابلیت ارائه
1KK عدد
محصولات مرتبط
قیمت خوب Multi-Port 1*2 2 Ports RJ 45 Modular Connector, Female 2*8P 16P Right Angle PCB Plug Modular Jack Connector RJ45 Shielded Socket آنلاین ویدیو

Multi-Port 1*2 2 Ports RJ 45 Modular Connector, Female 2*8P 16P Right Angle PCB Plug Modular Jack Connector RJ45 Shielded Socket

بهترین قیمت رو بدست بیار
قیمت خوب Double Layer 2-16 Ports RJ45 Modular Connector with LED Light Female Socket Metal Housing Brass Contact for PCB آنلاین ویدیو

Double Layer 2-16 Ports RJ45 Modular Connector with LED Light Female Socket Metal Housing Brass Contact for PCB

بهترین قیمت رو بدست بیار
قیمت خوب محفظة SFP 2X2 مع غطاء غبار موصل SFP من أنبوب الضوء لحماية وحدة الألياف الضوئية آنلاین

محفظة SFP 2X2 مع غطاء غبار موصل SFP من أنبوب الضوء لحماية وحدة الألياف الضوئية

بهترین قیمت رو بدست بیار
قیمت خوب سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک آنلاین

سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
حالا تماس بگیرید
توضیحات محصول

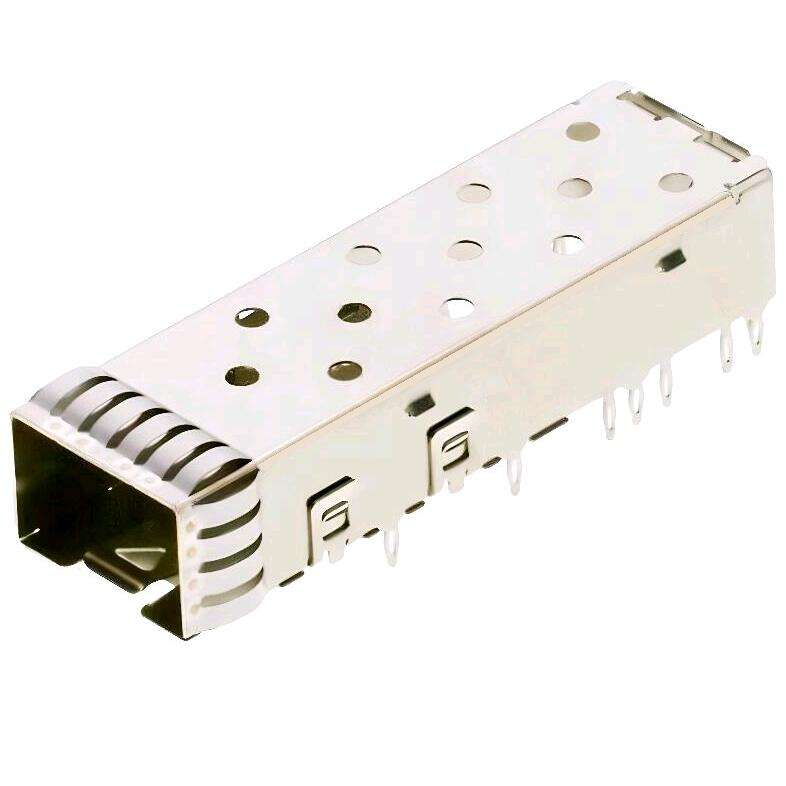

قفس SFP + 2x5 با لوله نور، از طریق سوراخ زاویه راست گیرنده با کانکتور یکپارچه،قفسه EMI محافظ شده I / O استایل رِک ️ کانکتور SFP 200-Position Press-Fit برای 10G / 25G Switch & Server PCB


توضیحات

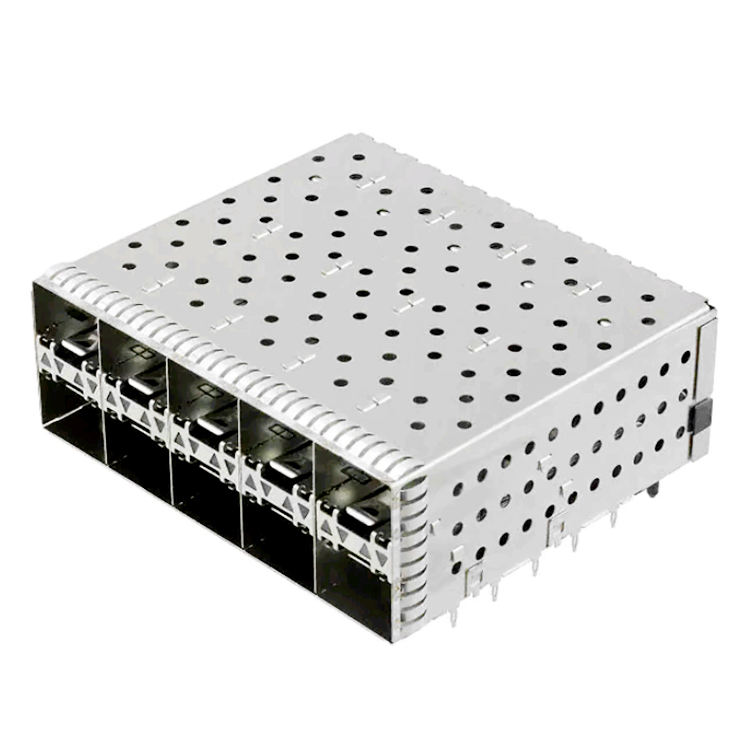

قفس SFP + 2x5 با لوله نور یک سیستم اتصال I / O کامل است که می تواند به صورت گرم تعویض شود: یک قفس فلزی انباشته + 200 موقعیت قاب سوراخ زاویه راست + لوله های روشنایی دوگانه یکپارچهبه عنوان یک مجموعه دسته بندی شده در سبک قفسه ارسال می شود. این گیرنده SFP ، SFP + ، و SFP28 ، کابل های DAC و AOC را می پذیرد و از طریق پین های سازگار با مطبوعات از طریق PCB میزبان نصب می شود.

طراحی شده برای تجهیزات راک مونت با چگالی پورت بالا (سوئیچ های ToR 1U / 2U ، سرورهای تیغه ، جعبه های 5G ، دستگاه های فایروال)پشته عمودی 2x5 ده خط 10G/25G را ارائه می دهد در حالی که تقریباً عرض پانل جلویی یک قفس 1x4 را اشغال می کندلوله های نوری یکپارچه LEDهای وضعیت را به صفحه جلو می آورند؛ قفس فلزی کامل با گاسکت های انگشت بهار حاوی EMI است و از یکپارچگی سیگنال در 10G NRZ و 25G PAM4 محافظت می کند

پارامتر

مشخصات

نوع بخش

مجموعه قفس SFP + با گیرنده یکپارچه (Ganged 2x5)

فاکتور فرم

SFP / SFP+ / SFP28 با هم سازگار است

ماتریس پورت

2 × 5 (کل 10 پورت، انباشته)

موقعیت ها

200 (20 × 10)

ارتفاع

0.8 میلی متر

نصب

از طریق سوراخ، زاویه راست

پایان دادن

Press-Fit (پین سازگار، Ø0.64 mm) / دم SMT اختیاری

تماس با ظرف

فوسفور برنز، فلش طلا بر روی نیکل (30 μ "دقیقه بر روی ناحیه جفت گیری)

مواد قفس

آلیاژ مس / نقره نیکل، نیکل شده

لوله نور

PMMA / PC شفاف، پیکربندی داخلی + خارجی، 2 کانال LED در هر پورت

ویژگی EMI

انگشت های بهار (بالا/چپ/راست/پشت) ، بسته بندی لاستومری اختیاری

راهنمای هیئت مدیره

بله (پست های قطبی سازی داخلی)

نرخ داده

1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)

رتبه بندی فعلی

0.5 A در هر تماس

مقاومت تماس

≤ 70 mΩ

مقاومت عایق

≥ 1000 MΩ

مقاومت در برابر ولتاژ

اوج 300 ولت AC / 750 ولت AC

چرخه های جفت گیری

≥ 100 (ادغام/برگیری ماژول)

نیروی ورودی (ماژول)

≤ 40 N

نیروی استخراج (ماژول)

≤ 11.5 N

دمای عملیاتی

-55 °C تا +85 °C (برخی از ساختمان ها تا +105 °C)

دمای ذخیره

-55 °C تا +105 °C

درجه حرارت شعله

UL 94 V-0 (حفظه LCP/PBT)

مطابقت دارد

SFF-8431، INF-8074i، RoHS 2.0، REACH

داور متقابل

TE 1-2132403-6 / مولکس 076093-5001 / 076047-5003

مقدار تولیدی

500 عدد

زمان نمونه گیری

۵٫۷ روز کاری

زمان پیشبرد توده

۳/۴ هفته

بسته بندی

سینی (ضد ایستاتیک) ، لوله اختیاری

سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک

۵ نکته ی مهم فروش

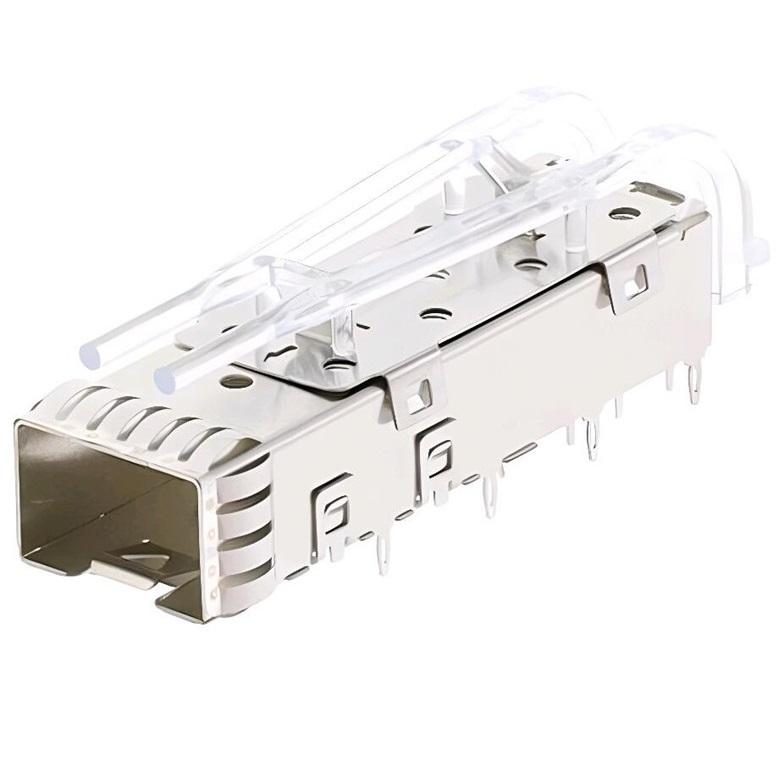

  1. لوله روشنایی دوگانه یکپارچه (داخلی + خارجی)کانال ها سیگنال های LED لینک / ACT / سرعت از PCB به فریم جلو برای تمام 10 پورت؛ هیچ حامل LED جداگانه ای ، هیچ کار مجدد پانل وجود ندارد.

  2. از طریق سوراخزاویه راست + فشار- ظرف 200 پین (20×10) با دم های مناسب برای فشار وخروجی زاویه راست؛ مونتاژ بدون جوش، سازگار با فرآیند استاندارد SMT reflow + press.

  3. 2x5 قفسه ای که به شکل قفسه ای جمع شده است10 پورت SFP + در یک مجموعه قفس گینگ شده ، انبار عمودی 50٪ عرض پانل جلو در مقابل 1x10 خطی را صرفه جویی می کند؛ راهنماهای ساخته شده برای جفت گیری کور.

  4. محافظ EMI در تمام محدودهقفس نیکل نقره ای / آلیاژ مس با انگشتان بهار بریلیوم مس در بالا / اطراف / پایین ، ≥60 dB @ 1 ¢ 10 GHz ، با FCC / CE برای 10G / 25G NRZ و PAM4 مطابقت دارد.

  5. کراس از پین به پین تا TE / Molexمدل زمین و مکانیک ها با TE 1-2132403-6 ، Molex 076093-5001 ، Amphenol SF-SFP +-2x5 مطابقت دارند؛ صفر چرخش مجدد PCB برای طرح های قدیمی.

چرا 2x5 استایل راک؟

طرح بندی

بندر

عرض جلو

مورد استفاده

1x10 خطی

10

~140 میلی متر

صفحه بزرگ صورت، میراث

2x5 انباشته شده

10​

~71.5 میلی متر​

1U/2U Rack Switch، NIC متراکم​

1x4 + 1x6

10

~140 میلی متر

پنل های مخلوط سرعت

سوکت زاویه راست با لوله نور از طریق سوراخ با کانکتور 2x5 قفس SFP+ با رک

گزینه

انتخاب در دسترس

ماتریس پورت

1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2x5/ 2x6 / 2x8

لوله های روشن

هیچ / فقط خارجی / فقط داخلی / داخلی+ خارجی (پیش فرض)

پایان دادن

فشرده سازی (پیش فرض) / SMT solder tail / مخلوط

پایان قفس

نی / Sn / سیاه اکسید شده

وام جهانی

فقط انگشت بهار / + گاسکت استالومر / + فوم رسانا

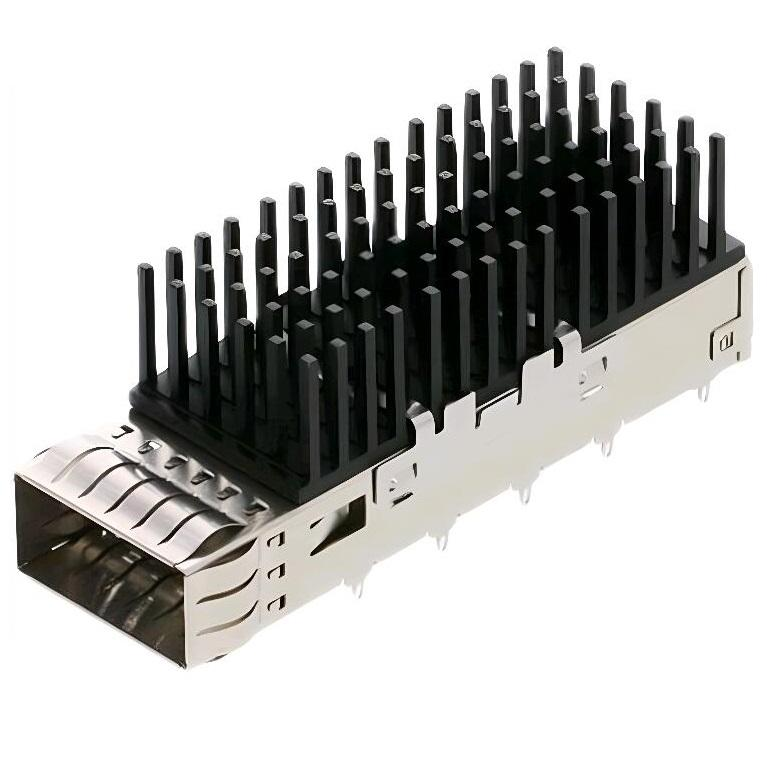

بخارگر

هیچ (پیش فرض) / بخاری بالا / باله های جانبی

پوشش تماس

فلش طلا / 15 μ " / 30 μ " / 50 μ "

لوگو

علامت لیزر بر روی بالای قفس (MOQ اعمال می شود)


سوالات عمومی


س: چه زود می توانیم نقل قول را دریافت کنیم؟

A: اگر مشخصات تایید شود، نقل قول ما می تواند در عرض 24 ساعت ارائه شود.


سوال: آیا می توانید نمونه هایی را برای ارزیابی ارائه دهید؟
A: بله، نمونه ها را می توان برای ارزیابی به شما ارسال کرد.

س: چه مدت طول می کشد تا یک سفارش پردازش و ارسال شود؟
A: وقتی که اقلام در انبار هستند، ما معمولا آنها را در 3 تا 7 روز کاری بعد از دریافت سفارش ارسال می کنیم.

سوال: اصطلاح تجاری شما چیست؟
A: FOB، FCA، CFR، CIF، EXW، DDU در دسترس هستند. ما همچنین می توانیم به شما در انتخاب مناسب ترین و کارآمدترین روش حمل و نقل کمک کنیم. سوال: مدت پرداخت چیست؟ A:پشتیبانی از تضمین تجارت علی بابا سفارش پرداخت آنلاین، T / T، PayPal، و غیره

س: مدت گارانتی چقدر است؟
ج: این محصول با یک سال ضمانت محدود عرضه می شود.

س: آیا می توانید خدمات OEM و ODM را ارائه دهید؟
A: بله، تیم حرفه ای تحقیق و توسعه ما به شما کمک می کند تا ایده های خود را به واقعیت تبدیل کنید.
