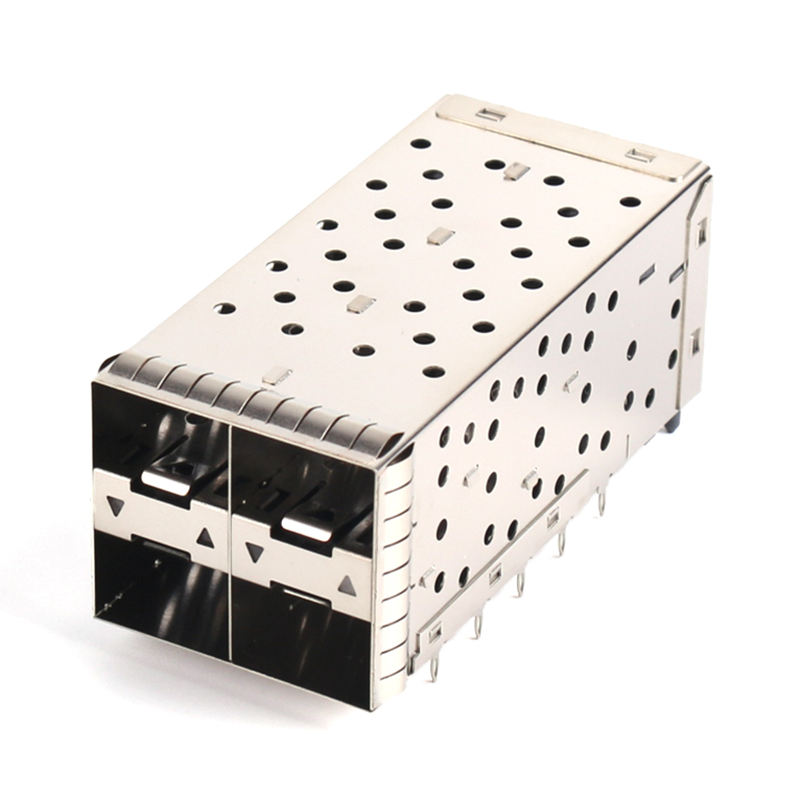

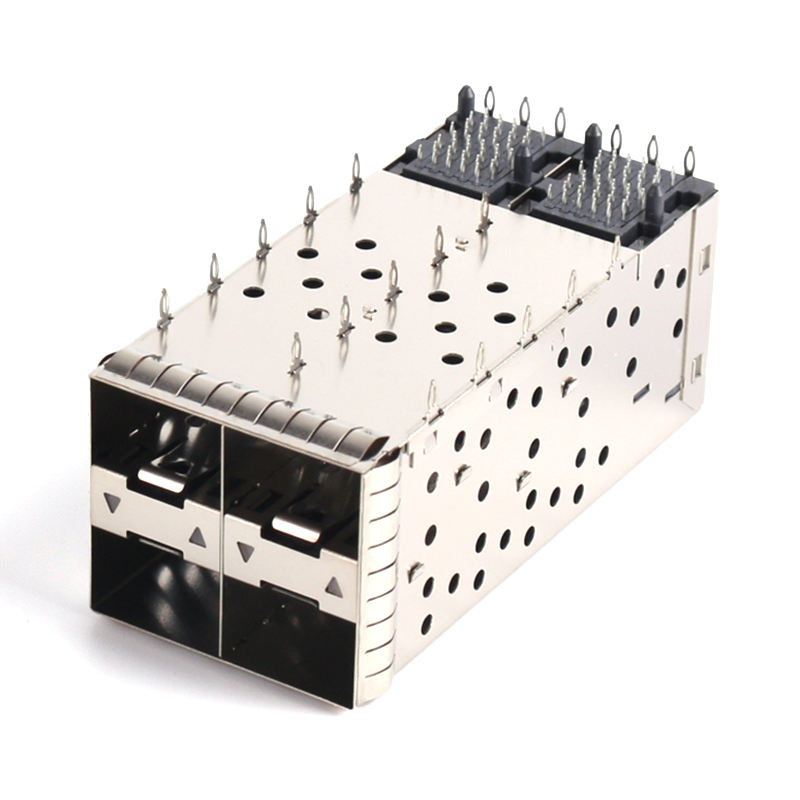

قفس SFP + فلزی EMI محافظت شده 2x2 با اتصال I / O فیبر نوری

نوع محصول

قفس SFP+ 2×2 (بدون لوله نوری) + گیرنده یکپارچه

پشتیبانی از فرم فاکتور

سازگار با عقب SFP (1G) / SFP+ (10G) / SFP28 (25G)

پیکربندی پورت

2×2 پشته شده (مجموع 4 پورت)

موقعیت در هر پورت

20 (مجموع 80 کنتاکت در 4 پورت)

گام

0.8 میلی متر

سبک نصب

از طریق سوراخ، زاویه راست

اتصال

پین سازگار Press-Fit (Ø0.64 میلی متر) / دم لحیم SMT اختیاری

جنس کنتاکت گیرنده

برنز فسفر، فلش طلا روی نیکل (30 میکرو اینچ اختیاری)

جنس پوسته قفس

آلیاژ مس/نقره نیکل، آبکاری نیکل

لوله نوری

هیچکدام (دیواره قفس جامد، حداکثر یکپارچگی EMI)

محافظت EMI

انگشتان فنر بریلیوم-مس در تمام محیط (بالا / چپ / راست / پایین)

نرخ داده

1.25 گیگابیت بر ثانیه – 10.3125 گیگابیت بر ثانیه (پشتیبانی از ماژول‌های SFP28 25.78 گیگابیت بر ثانیه)

امتیاز جریان

0.5 آمپر در هر کنتاکت

مقاومت کنتاکت

≤ 70 میلی‌اهم

مقاومت عایق

≥ 1000 مگا اهم

ولتاژ تحمل

300 ولت AC

چرخه‌های جفت‌گیری

≥ 100 درج (تعویض داغ ماژول)

دمای عملیاتی

-40 درجه سانتیگراد تا +85 درجه سانتیگراد

امتیاز شعله

UL 94 V-0 (محفظه LCP)

استانداردهای سازگار

SFF-8431، INF-8074i، RoHS 2.0، REACH

ماژول‌های سازگار

فرستنده‌های نوری (SFP/SFP+/SFP28)، DAC، AOC

MOQ

500 عدد

زمان تحویل نمونه

5-7 روز کاری

زمان تحویل تولید انبوه

3-4 هفته

بسته‌بندی

سینی/لوله ضد الکتریسیته ساکن، کیسه مانع رطوبت اختیاری

ارجاع متقابل

TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex سری 74737

طراحی‌های حساس به EMI

لوله نوری پلاستیکی دهانه ایجاد می‌کند → خطر نشت RF

دیواره فلزی جامد → بدون دهانه → حداکثر محافظت

حجم بالا حساس به هزینه

هزینه قطعه اضافی + مرحله مونتاژ

قطعات کمتر، عملیات قرارگیری کمتر، BOM پایین‌تر

وضعیت LED روی پنل جلویی لازم نیست

ویژگی هدر رفته

پنل جلویی تمیز، وضعیت از طریق نرم‌افزار/ریموت مدیریت می‌شود

محیط‌های صنعتی خشن

لوله نوری زرد می‌شود، ترک می‌خورد، گرد و غبار جمع می‌کند

هیچ جزء نوری پلاستیکی برای تخریب وجود ندارد

سوئیچ‌های 1U فوق‌العاده متراکم

لوله نوری عمق/پیچیدگی پشته‌سازی را اضافه می‌کند

پروفیل محور Z کوتاه‌تر، پشته‌سازی مکانیکی ساده‌تر

ماتریس پورت

1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (این مدل) / 2×4 / 2×5 / 2×6 / 2×8

اتصال

Press-Fit (پیش‌فرض) / دم لحیم SMT / ترکیبی

پایان قفس

آبکاری نیکل (پیش‌فرض) / آبکاری قلع / اکسید سیاه

بهبود EMI

فقط انگشتان فنر (پیش‌فرض) / + واشر الاستومری رسانا / + نوار فوم رسانا

هیت سینک

هیچکدام (پیش‌فرض) / هیت سینک آلومینیومی نصب شده در بالا / هیت سینک باله جانبی

آبکاری کنتاکت

فلش طلا (پیش‌فرض) / 15 میکرو اینچ / 30 میکرو اینچ / 50 میکرو اینچ

رنگ محفظه گیرنده

سیاه (پیش‌فرض) / سفارشی (MOQ اعمال می‌شود)

برندینگ

علامت‌گذاری لیزری روی سطح بالای قفس (MOQ اعمال می‌شود)
