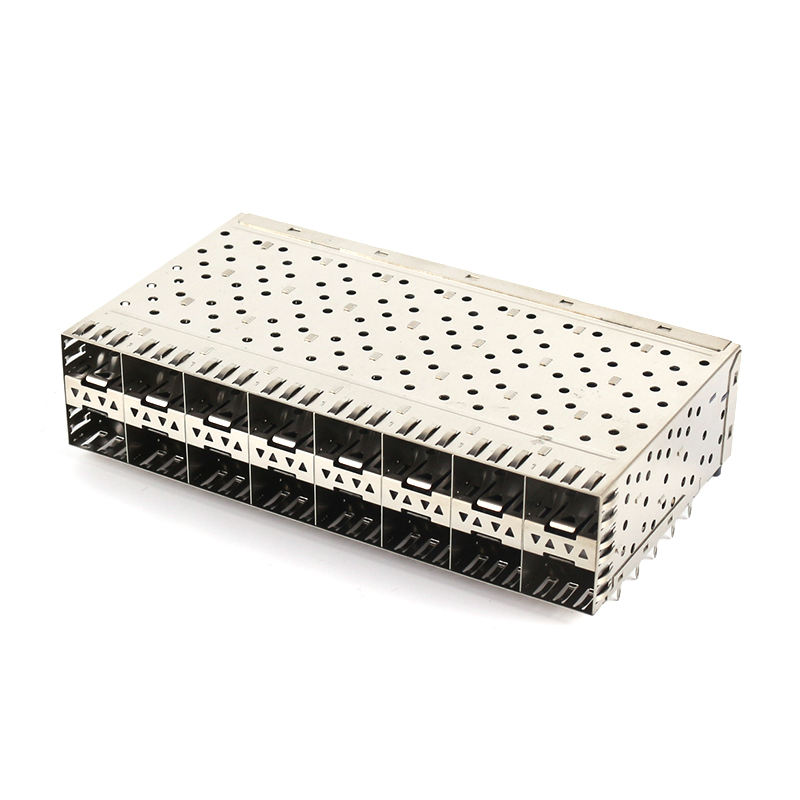

مونتاژ قفس SFP28 / SFP+ 2×6 با لوله نوری خارجی، گیرنده 240 پین پرس-فیت، 30 میکرومتر طلا روی ناحیه تماس – کانکتور I/O محافظت شده در برابر EMI انباشته برای سوئیچ 25G/10G، NIC و تجهیزات 5G
توضیحات محصول
|
پارامتر
|
مشخصات
|
|
نوع قطعه
|
مونتاژ قفس SFP+ / SFP28 با گیرنده یکپارچه (2×6 انباشته)
|
|
فرم فاکتور
|
سازگار با SFP / SFP+ / SFP28
|
|
ماتریس پورت
|
2 × 6 (مجموعاً 12 پورت)
|
|
موقعیتها
|
240 (20 × 12)
|
|
فاصله
|
0.8 میلیمتر (0.032 اینچ)
|
|
نصب
|
سوراخدار، زاویه راست
|
|
اتصال
|
پین سازگار پرس-فیت (Ø0.64 میلیمتر، دم 3.0 میلیمتر) / اختیاری SMT
|
|
جنس کنتاکت
|
برنز فسفر/آلیاژ مس
|
|
آبکاری کنتاکت
|
حداقل 30 میکرومتر (0.76 میکرومتر) طلا در ناحیه اتصال, روی PdNi/Ni؛ قلع روی دم پرس-فیت
|
|
جنس قفس
|
نقره نیکل (آلیاژ مس)، آبکاری شده با نیکل
|
|
لوله نوری
|
فقط نوع خارجی (PMMA/PC)، 2-3 کانال LED در هر پورت
|
|
ویژگی EMI
|
انگشتان فنری مسی بریلیم خارجی + داخلی، واشر الاستومری اختیاری
|
|
نرخ داده
|
1.25 گیگابیت بر ثانیه / 10.3125 گیگابیت بر ثانیه (SFP+) / 25.78 گیگابیت بر ثانیه (SFP28 PAM4)
|
|
امتیاز جریان
|
0.5 آمپر/کنتاکت
|
|
مقاومت کنتاکت
|
≤ 70 میلیاهم
|
|
مقاومت عایق
|
≥ 1000 مگااهم @ 500 ولت DC
|
|
ولتاژ تحمل
|
300 ولت AC / 750 ولت پیک
|
|
چرخههای اتصال
|
≥ 100 (درج ماژول)
|
|
نیروی درج (ماژول)
|
≤ 40 نیوتن
|
|
نیروی استخراج (ماژول)
|
≤ 11.5 نیوتن
|
|
دمای عملیاتی
|
-55 درجه سانتیگراد تا +105 درجه سانتیگراد (برخی ساختها -40 تا +85 درجه سانتیگراد)
|
|
رتبه اشتعال محفظه
|
UL 94 V-0 (LCP)
|
|
مطابق با
|
SFF-8431، INF-8074i، SFF-8402، RoHS 2.0، REACH
|
|
ارجاع متقابل
|
TE 2007562-7 / 2007567-5 / 1-2007562-7؛ Prosper SFPP026PC30
|
|
ابعاد معمول
|
طول 63.25 × عرض 86.0 × ارتفاع 25.4 میلیمتر (مرجع صنعت 2×6)
|
|
حداقل تعداد سفارش
|
500 عدد
|
|
زمان تحویل نمونه
|
5-7 روز کاری
|
|
زمان تحویل انبوه
|
3-4 هفته
|
|
بستهبندی
|
سینی سخت ضد الکتریسیته ساکن
|
5 نکته کلیدی فروش
1، فقط لوله نوری خارجی – پنل جلویی تمیز، اتلاف اپرچر داخلی صفر.
2، حداقل 30 میکرومتر طلا در ناحیه اتصال.
3، گیرنده پرس-فیت 240 پین (20×12).
4، قفس انباشته 2×6 = 12 پورت در ارتفاع Z فشرده.
5، فنرهای EMI در کل محیط + قفس نقره نیکل.
سناریوهای کاربرد
سوئیچهای 25G ToR مراکز داده (48 پورت = 4× 2×6 قفس)
سوئیچهای دسترسی SFP28 سازمانی و کارتهای خط شاسی
کارتهای NIC 25G/10G سرور (کارتهای آداپتور چند پورت)
کارتهای انتقال fronthaul 5G DU/CU (CPRI/eCPRI)
فایروالهای رکمونت، IPS/IDS، متعادلکنندههای بار
سوئیچهای اترنت صنعتی (رک DIN/19 اینچی) که به وضعیت LED + حاشیه EMI نیاز دارند.
|
برند
|
شماره قطعه معادل
|
|
TE Connectivity
|
2007562-7، 2007567-5، 1-2007562-7
|
|
Prosper Electronics
|
SFPP026PC30
|
|
Molex / Amphenol
|
سری پرس-فیت SFP+ خارجی 2×6 (در صورت درخواست)
|
کیفیت و قابلیت اطمینان
تست پیوستگی 100% و نیروی درج پرس-فیت در هر بچ
بررسی ابعاد CMM قفس (±0.05 میلیمتر)
مقاومت کنتاکت و تست Hi-Pot طبق IEC 60512
چرخه حرارتی -55 تا +105 درجه سانتیگراد، 500 چرخه
محافظت EMI در سلول GTEM تأیید شده (≥60 دسیبل @ 1-10 گیگاهرتز)
مستندات ISO 9001 / RoHS / REACH در زمان ارسال.
|
گزینه
|
انتخابها
|
|

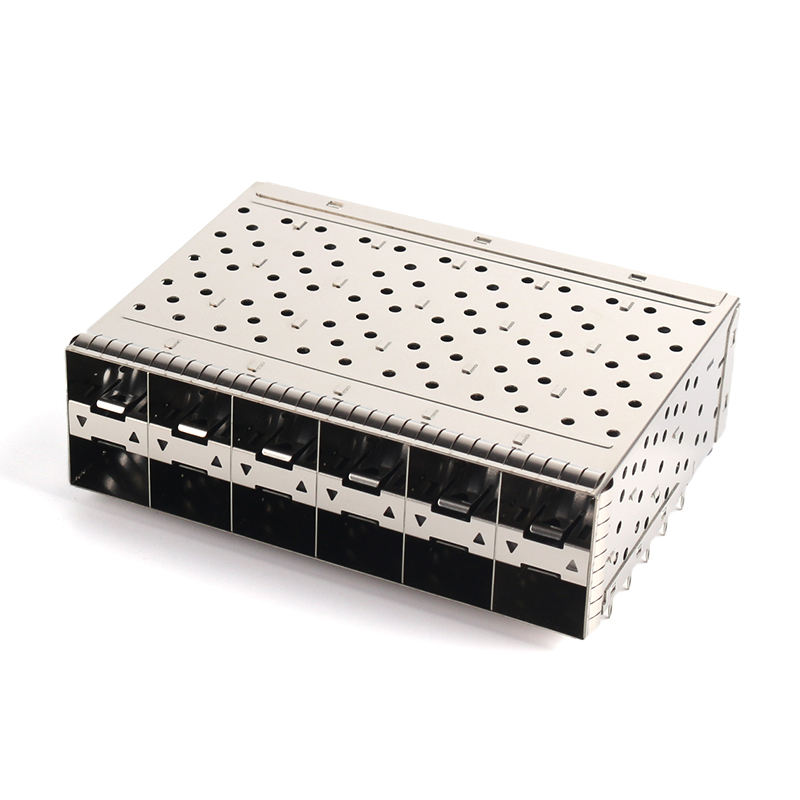

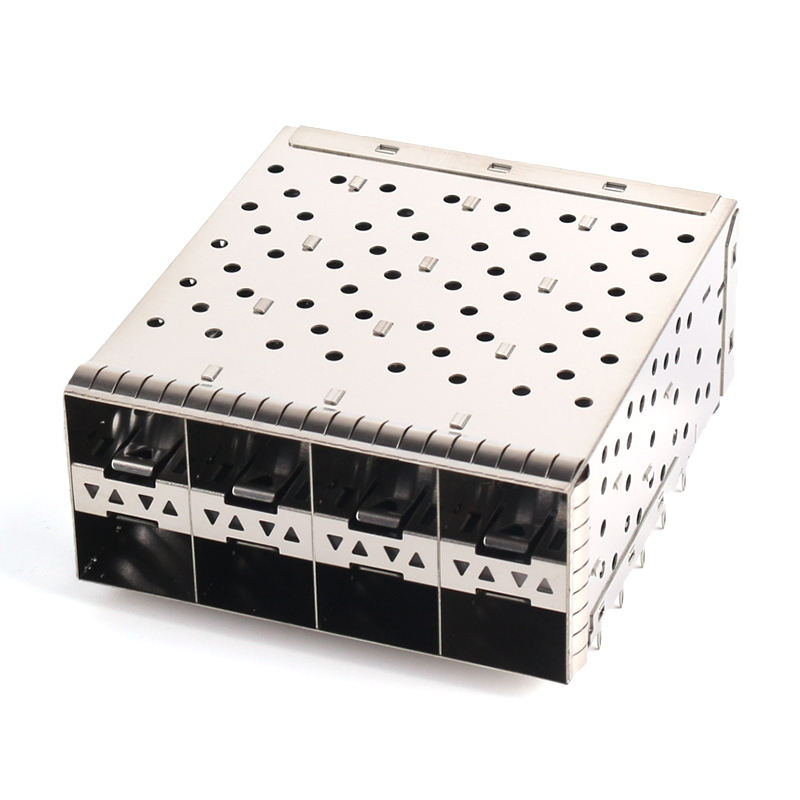

ماتریس پورت
|
1×1 / 1×4 / 1×6 / 2×1 / 2×2 / 2×4 / 2×6 / 2×8
|
|
لوله نوری
|
بدون / فقط خارجی (پیشفرض) / داخلی+خارجی / فقط داخلی
|
|
ضخامت طلا
|
فلش 15 میکرومتر / 30 میکرومتر (پیشفرض) / 50 میکرومتر
|
|
اتصال
|
پرس-فیت (پیشفرض) / دم SMT / ترکیبی
|
|
پوشش قفس
|
آبکاری نیکل (پیشفرض) / آبکاری قلع / اکسید سیاه
|
|
EMI
|
فقط انگشت فنری / + واشر الاستومری / + فوم رسانا
|
|
هیت سینک
|
بدون / هیت سینک بالا/بالههای جانبی
|
|
لوگو
|
علامت لیزری روی بالای قفس (حداقل تعداد سفارش اعمال میشود)
|
فرآیند سفارشی (فلوچارت خود را مجدداً استفاده کنید)
جمعآوری الزامات – پارامترها، محیط، تعداد، زمان تحویل
ارزیابی فنی و قیمتگذاری – مهندس تناسب و نرخ را تأیید میکند
بررسی نقشه سهبعدی و تأیید مشتری – STEP/IGES/PDF
توسعه قالب / ساخت نمونه اولیه – ابزار قفس + نمونهها
تست قابلیت اطمینان نمونه و تأیید مشتری – درج، EMI، حرارتی، 25G SI
تولید انبوه – AOI درون خطی + نظارت بر پرس-فیت
کنترل کیفیت نهایی و ارسال – بازرسی 100%، بستهبندی سینی سخت، DHL/دریایی/هوایی
سوالات متداول
س: چه زمانی میتوانیم قیمت را دریافت کنیم؟
پاسخ: اگر مشخصات تأیید شود، قیمت ما ظرف 24 ساعت ارائه میشود.
س: آیا میتوانید نمونههایی برای ارزیابی ارائه دهید؟
پاسخ: بله، نمونهها را میتوان برای ارزیابی برای شما ارسال کرد.
س: پردازش و ارسال سفارش چقدر طول میکشد؟
پاسخ: هنگامی که کالاها در انبار موجود باشند، معمولاً آنها را در 3 تا 7 روز کاری پس از دریافت سفارش ارسال میکنیم.
س: اصطلاح تجاری شما چیست؟
پاسخ: FOB، FCA، CFR، CIF، EXW، DDU در دسترس هستند. ما همچنین میتوانیم به شما در انتخاب مطلوبترین و کارآمدترین روش حمل و نقل کمک کنیم.
س: شرایط پرداخت چیست؟
پاسخ: پشتیبانی از سفارش تضمین تجارت Alibaba پرداخت آنلاین، T/T، PayPal و غیره.
س: دوره گارانتی چقدر است؟
پاسخ: محصول دارای 1 سال گارانتی محدود است.
س: آیا میتوانید خدمات OEM و ODM را ارائه دهید؟
پاسخ: بله، تیم تحقیق و توسعه حرفهای ما به تحقق ایدههای شما کمک خواهد کرد.
