قفس و کانکتورهای قابل اتصال SFP / SFP+ / QSFP28 با سرعت بالا

قفس محافظ EMI با هیت سینک اختیاری | انتقال سیگنال 1G /10G /25G /100Gسازگار با فرستنده گیرنده های فیبر نوری SFP، SFP+، QSFP28، XFP، CFP

توضیحات محصول

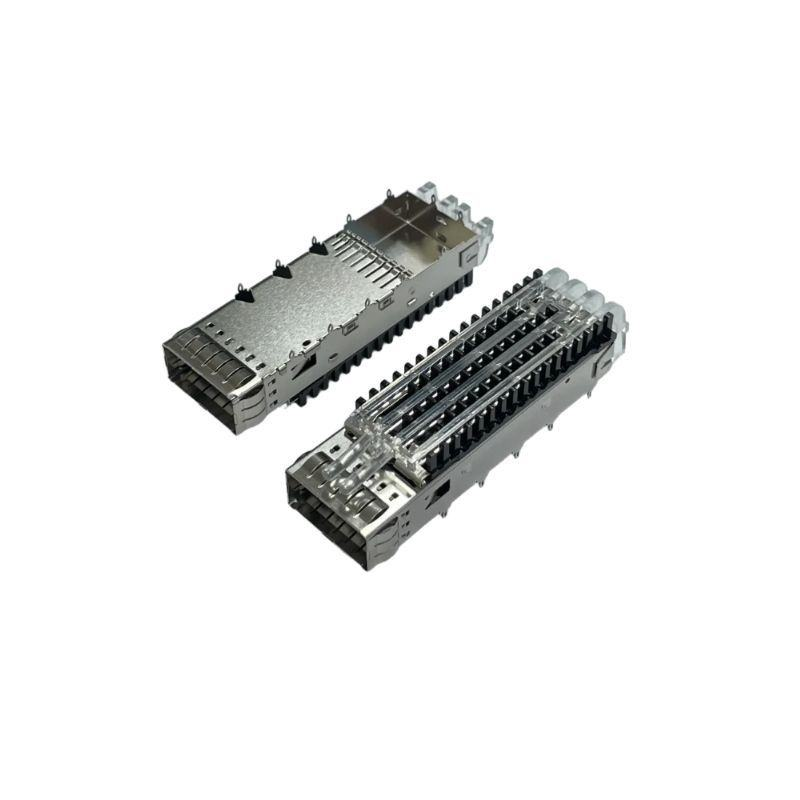

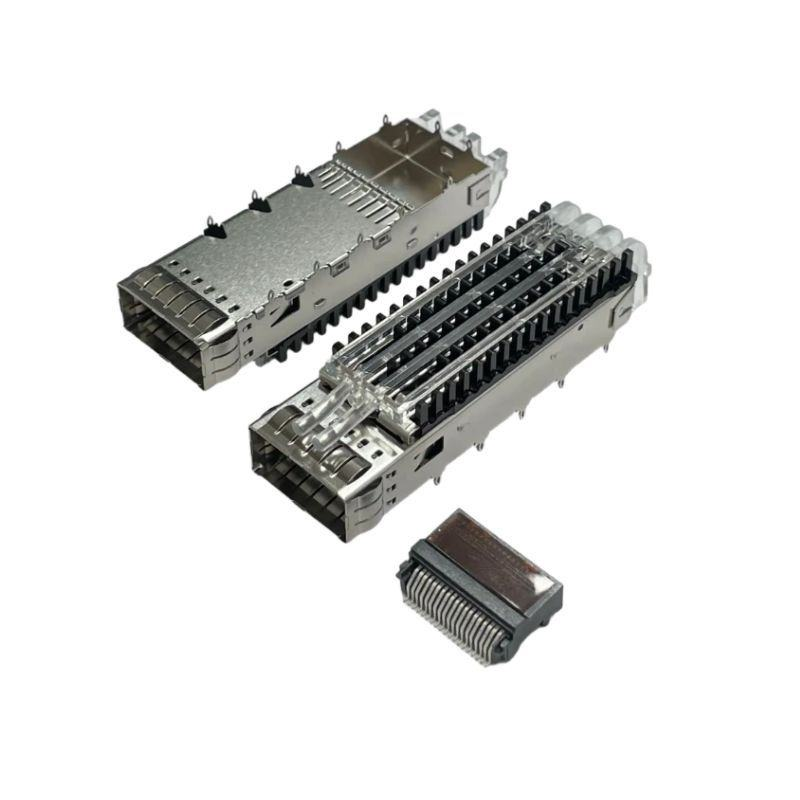

مجموعه های قفس پرسرعت سری SFP و QSFP ما به عنوان گیرنده در سمت PCB برای فرستنده گیرنده های فیبر نوری و کابل های DAC عمل می کنند. این کانکتورهای قابل اتصال مجهز به ساختار محافظ کامل EMI 360 درجه و هیت سینک سوار شونده اختیاری، از انتقال سیگنال پرسرعت 1G، 10G، 25G، 100G پشتیبانی می کنند. به طور گسترده درپیکربندی های تک پورت 1x1 و چند پورت انباشته 1xNموجود است. کاملاً مطابق با استانداردهای صنعتی SFF MSA، به طور کامل در زیرساخت مخابراتی 5G، سوئیچ های سازمانی، سرورها، ذخیره سازی مراکز داده و سخت افزار ارتباطات صنعتی مستقر می شود.

مرور کلی سری محصول

نکته: همه مدل ها پشتیبانی می کننددم لحیم کاری SMT یا اتصال Press-Fit؛ چیدمان پورت انباشته سفارشی در صورت درخواست موجود است.

مزایای رقابتی اصلی

✔ سرکوب بهینه EMI برای سیگنال پرسرعت
انگشتان فنر EMI BeCu کاملاً احاطه کننده، محافظت 360 درجه را به دست می آورند. به طور موثر تداخل و نشت الکترومغناطیسی را در طول عملیات پرسرعت 10G/25G/100G مهار می کند و به تجهیزات شما کمک می کند تا تست های EMC CE/FCC را پاس کنند. بسیاری از رقبا با هزینه کم فقط از طراحی فنر جزئی استفاده می کنند و خطر شکست EMI را ایجاد می کنند.
✔ راه حل های حرارتی دوگانه: قفس استاندارد و نسخه هیت سینک
ما قفس های تهویه دار و قفس های از پیش مونتاژ شده با هیت سینک آلومینیومی را ارائه می دهیم. مدل هیت سینک به طور موثر دمای کار فرستنده گیرنده را کاهش می دهد و از کاهش سرعت حرارتی برای ماژول های نوری با توان بالا جلوگیری می کند، که برای عملکرد پایدار طولانی مدت در ایستگاه های پایه 5G و رک های متراکم مراکز داده حیاتی است.

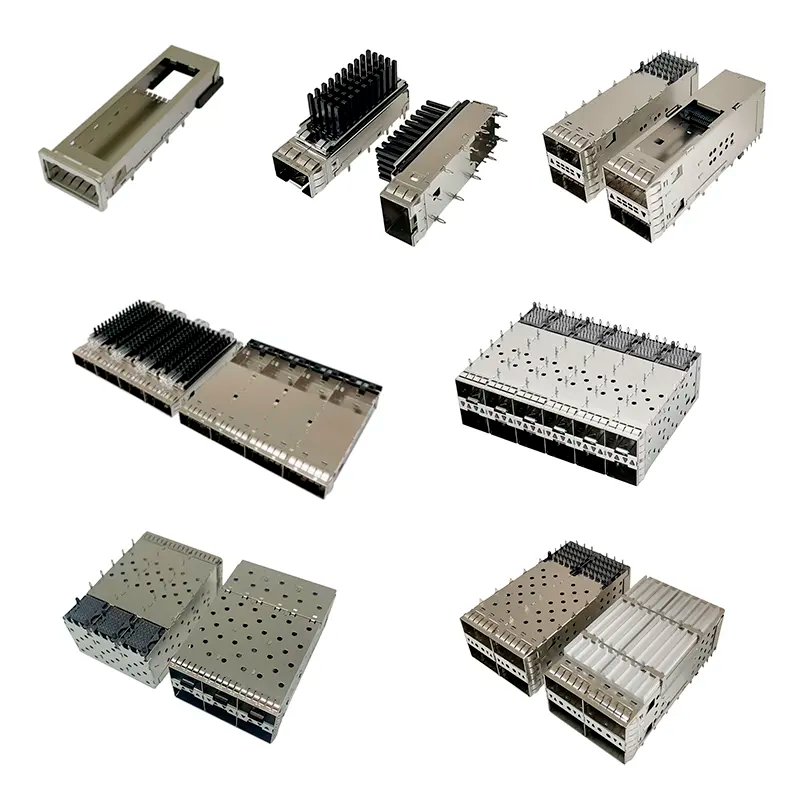

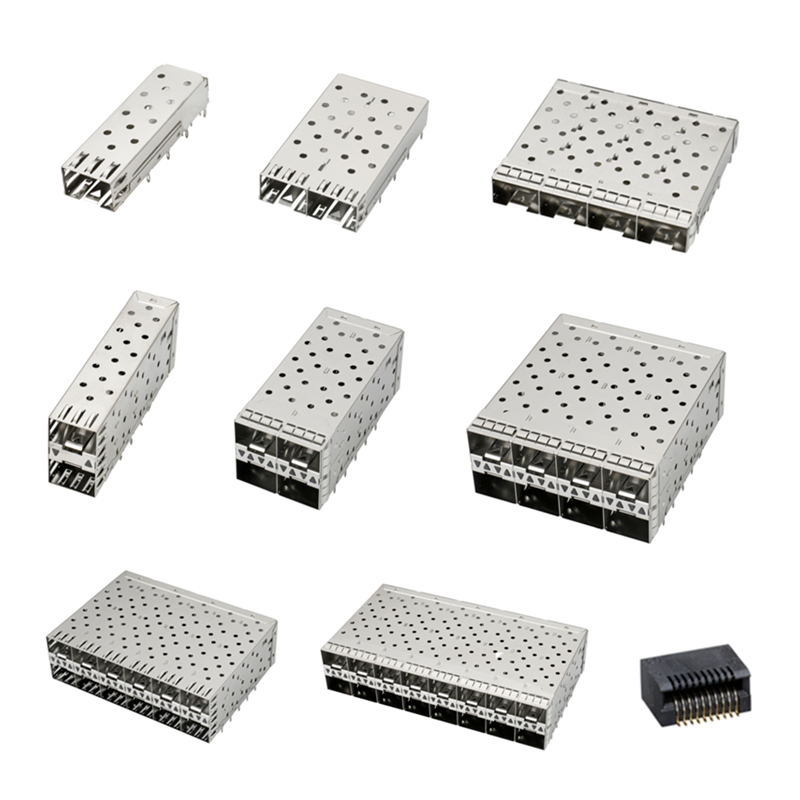

✔ گزینه های چیدمان پورت غنی (1x1 / 1xN / انباشته عمودی)
موجود برای تک پورت 1x1، گنگ چند پورت 1x4 و ساختارهای انباشته رو در رو 2x1. پشتیبانی از جهت گیری کم پروفیل LP / مستقیم/زاویه راست، مطابق با الزامات طراحی شاسی سوئیچ و سرور 1U/2U مختلف.
✔ کنترل ابعادی دقیق استاندارد MSA و قابلیت همکاری
تمام قفس ها از نقشه های مکانیکی رسمی SFF MSA پیروی می کنند. مهر زنی دقیق و کنترل قالب، قابلیت تعویض با فرستنده گیرنده های نوری برندهای اصلی را تضمین می کند، بدون مشکل گیر کردن یا تماس ضعیف.
✔ پشتیبانی سفارشی سازی یک مرحله ای
لوله نور، درب شاتر، هیت سینک سفارشی، الگوی PCB اصلاح شده و چیدمان فنر EMI اصلاح شده قابل قبول هستند. ما می توانیم فایل های 3D STEP و دیتاشیت دقیق را برای تیم طراحی سخت افزار شما خروجی بگیریم.
✔ عرضه مستقیم کارخانه و ثبات دسته ای پایدار
کارگاه مهر زنی، قالب سازی و مونتاژ متعلق به خود. استاندارد بازرسی دقیق IPC-A-610. از کیفیت ناپایدار شرکت های بازرگانی اجتناب کنید؛ از آزمایش نمونه های کوچک و سفارشات حجمی انبوه پشتیبانی می کند.
✔ دو گزینه اتصال موجود است
دم لحیم کاری SMT برای پروژه های عمومی؛ پین سازگار Press-fit برای PCB های لایه بالا، حذف آسیب حرارتی بازگشت مجدد به مادربرد.

صنایع کاربردی هدف

1. زیرساخت مخابراتی 5G
ایستگاه پایه 5G RU/DU، تجهیزات انتقال پیشانی و پشتیبانی، شبکه انتقال نوری (OTN)

2. مرکز داده و محاسبات ابری
سوئیچ های Top-of-Rack (ToR)، روترهای هسته، سرورهای ذخیره سازی، بردهای میزبان کابل نوری DAC/AOC

3. سخت افزار شبکه سازمانی
سوئیچ های LAN گیگابیت / 10G / 25G، دروازه امنیتی، سوئیچ های شبکه صنعتی

4. ارتباطات صنعتی و محاسبات لبه
سوئیچ های کنترل صنعتی، تجهیزات نظارت تصویری، دروازه هوش مصنوعی لبه

5. تست و اندازه گیری / تجهیزات پزشکی
ابزارهای تست سیگنال پرسرعت، دستگاه های تشخیص ارتباطات نوری با قابلیت اطمینان بالا

راهنمای انتخاب

قبل از ثبت سفارش، لطفاً مشخصات زیر را تأیید کنید تا از عدم تطابق جلوگیری شود:
1. فاکتور فرم: SFP / SFP+ / SFP28 / QSFP28 / XFP / CFP
2. چیدمان پورت: 1x1 تک پورت، 1xN گنگ یا 2x1 انباشته
3. نیاز حرارتی: با یا بدون هیت سینک
4. نوع اتصال: دم لحیم کاری SMT یا پین سازگار Press-fit
5. جهت: مستقیم یا زاویه راست (R/A)
6. الزامات اضافی: شاتر EMI، لوله نور، نسخه دمای گسترده صنعتی
